О проекте
Новое перекрытие существующего void'а (открытый проход) уменьшит пространство до двух меньших void'ов с неправильной овальной формой. Основная цель - оптимизация пространства над проходом, что позволит лучше использовать этаж и создать новую площадь пола. Проект включает внедрение стальных ферм, которые присоединяются к существующему железобетонному каркасу и стальной конструкции.
Строительно-техническое решение

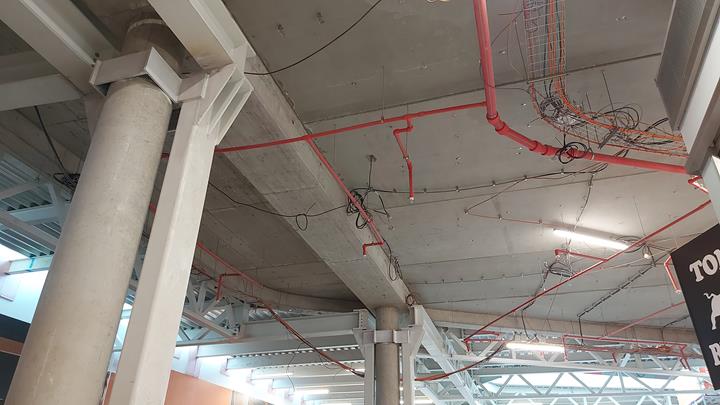

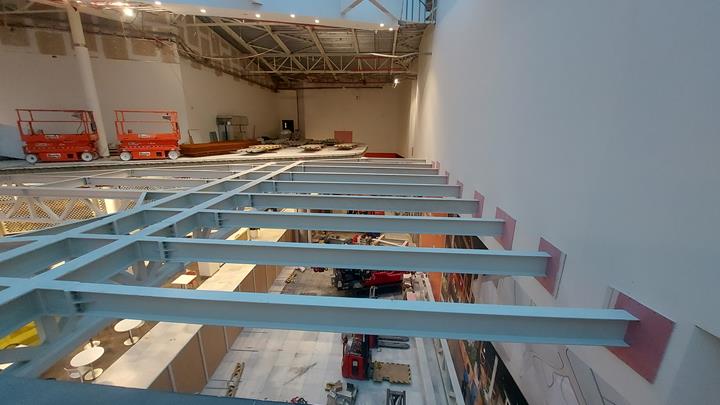

Перекрытие спроектировано как система решетчатых стальных ферм, расположенных в модифицированных осях существующей несущей системы. Расстояние между фермами составляет 8,1 м, а их максимальный пролет составляет около 16 м. Решетчатые фермы опираются на усиленные существующие колонны или новые стальные колонны. Для поддержания конструкции перекрытия в области новых void'ов используются дополнительные решетчатые фермы, которые обрамляют их форму. Настилы, которые расположены перпендикулярно к основным фермам, служат опорой для железобетонной ребристой плиты. Эта плита заливается в трапециевидный лист, который служит в качестве несъемной опалубки, при этом несущей функцией выполняет только железобетонная плита с высотой набетонки 100 мм. Конструкция перекрытия обеспечена боковой опорой на существующие несущие конструкции для обеспечения необходимой пространственной жесткости.

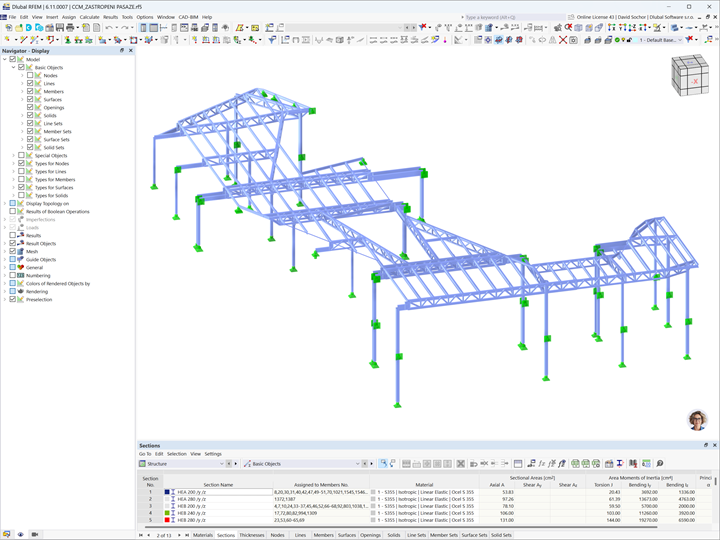

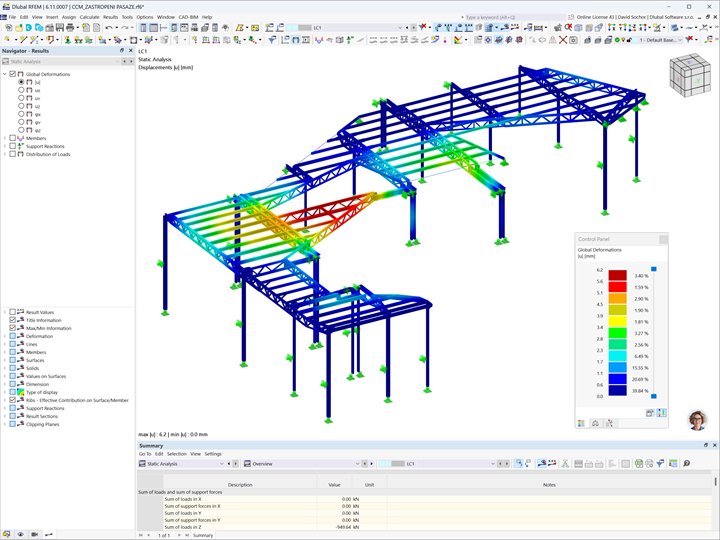

Анализ стальной конструкции и оценка стальных элементов были выполнены в программе RFEM.
| Место | Прага, район Прага 14 Чехия |
| Заказчик | CENTRUM ČERNÝ MOST s.r.o. Прага 1 — Нове-Место, Чехия |
| Архитектор | Benoy |
| Строительное и конструктивное решение проекта | OBERMEYER HELIKA a.s.
Берановых 65, Прага 9 - Летняны
Главный инженер проекта:
Ing. Роман Смида
Архитектор:
Dipl. Arch. Tech. Фионн Карран
Конструктор:
Инж. Йозеф Бенеш, инж. Ян Шнайдр |
