Sobre o projeto
O novo teto do vazio existente (passagem aberta) irá reduzir o espaço em dois vazios menores com formato oval irregular. O principal objetivo é a otimização do espaço acima da passagem, permitindo melhor aproveitamento do piso e criação de uma nova área de piso. O projeto inclui a implementação de treliças de aço que se conectam ao esqueleto de concreto armado existente e à estrutura de aço.
Solução técnica de construção

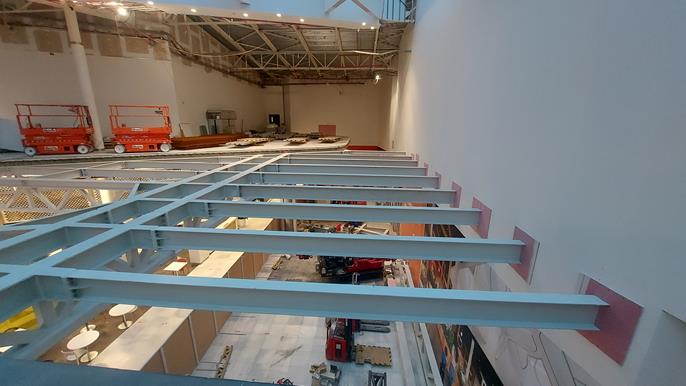

O teto é projetado como um sistema de treliças de aço colocadas nos eixos modificados do sistema de suporte existente. A distância entre as treliças é de 8,1 m, e seu vão máximo é de aproximadamente 16 m. As treliças são apoiadas em colunas existentes reforçadas ou novas colunas de aço. Para sustentar a estrutura do teto, são utilizadas treliças adicionais na área dos novos vazios, contornando sua forma. Vigas perpendiculares às principais fornecem suporte para a laje de concreto armado com nervuras. Esta laje é concretada sobre uma chapa trapezoidal, que serve como forma perdida, sendo a função de suporte exercida apenas pela laje de concreto armado com uma sobreposição de 100 mm. A construção do teto é assegurada por suportes laterais nas estruturas de suporte existentes para garantir a rigidez espacial necessária.

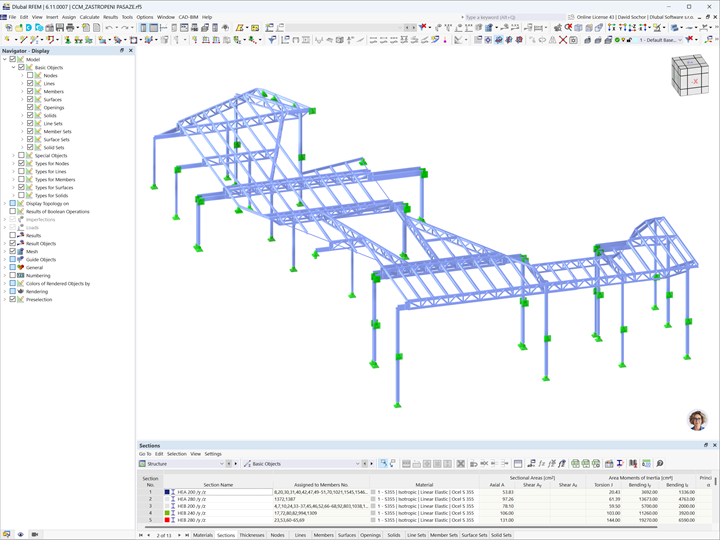

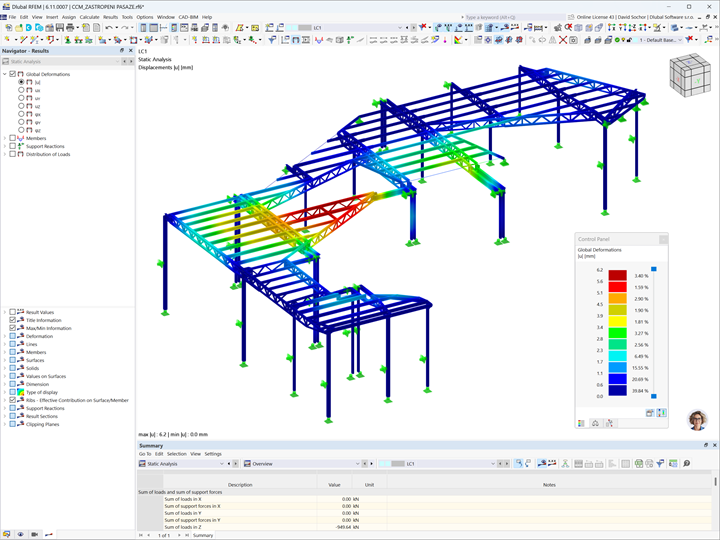

A análise da estrutura de aço e a verificação dos elementos de aço foram realizadas no programa RFEM.
| Local | Praga, divisão da cidade de Praga 14 República Checa |
| Cliente | CENTRUM ČERNÝ MOST s.r.o. Praga 1 - Nové Město, República Checa |
| Arquiteto | Benoy |
| Soluções de engenharia de projeto | OBERMEYER HELIKA a.s. Beranových 65, Praga 9 - Letňany, República Checa Engenheiro chefe: Ing. Roman Smida Arquiteto: Dipl. Arch. Tech. Fionn Curran Engenheiros civis: Ing. Josef Beneš, Ing. Jan Šnajdr |
