O projekcie
Nowe zadaszenie istniejącej otwartej przestrzeni pozwoli ograniczyć powierzchnię do dwóch mniejszych przestrzeni o nieregularnym, owalnym kształcie. Głównym celem jest optymalizacja przestrzeni nad pasażem, co pozwoli na lepsze wykorzystanie kondygnacji i stworzenie nowej powierzchni użytkowej. Projekt obejmuje wdrożenie stalowych kratownic, które są połączone z istniejącym żelbetowym szkieletem i stalową konstrukcją.
Rozwiązania konstrukcyjne i techniczne

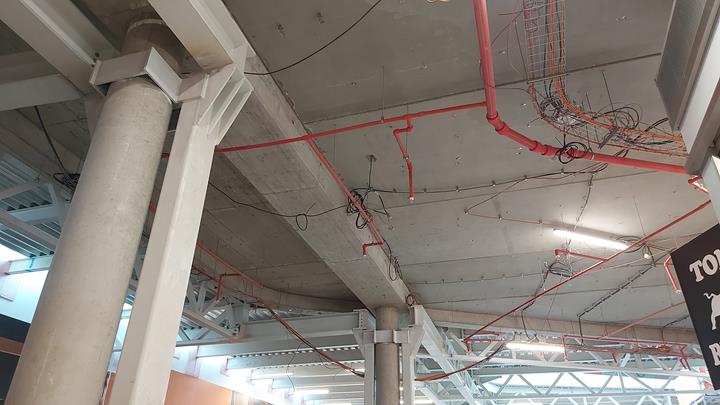

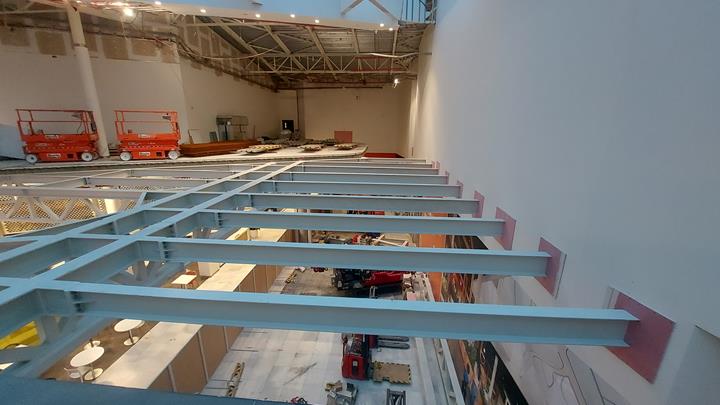

Zadaszenie zaprojektowano jako układ stalowych kratownic umieszczonych w zmodyfikowanych osiach istniejącej konstrukcji nośnej. Odległość między kratownicami wynosi 8,1 m, a ich maksymalne rozpiętości to około 16 m. Kratownice osadzone są na wzmocnionych istniejących słupach lub nowych stalowych słupach. W obszarze nowych pustek zastosowano dodatkowe kratownice, które obramowują ich kształt, w celu przeniesienia konstrukcji stropu. Stalowe belki, które są ustawione prostopadle do głównych kratownic, stanowią podparcie dla żelbetowej płyty żebrowej. Płyta ta jest wylewana na blachę trapezową, która służy jako tracona szalunek, gdzie tylko żelbetowa płyta o wysokości warstwy otuliny betonowej 100 mm pełni funkcję nośną. Konstrukcja stropu jest zabezpieczona podporami bocznymi do istniejących konstrukcji nośnych w celu zapewnienia wymaganej sztywności przestrzennej.

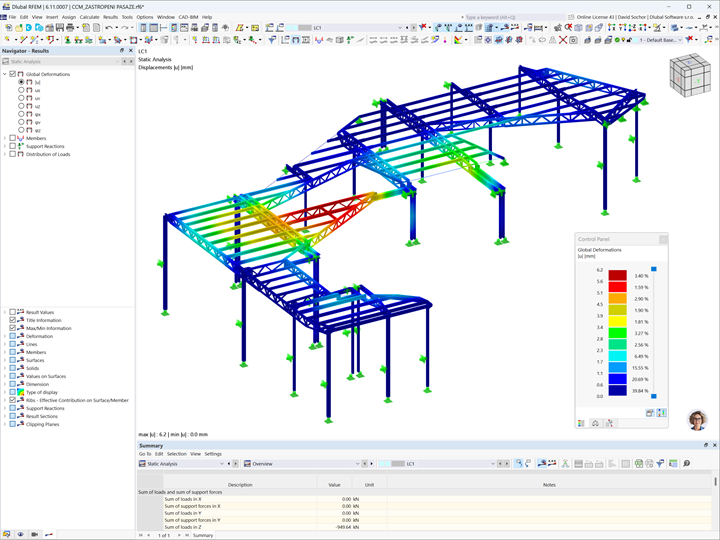

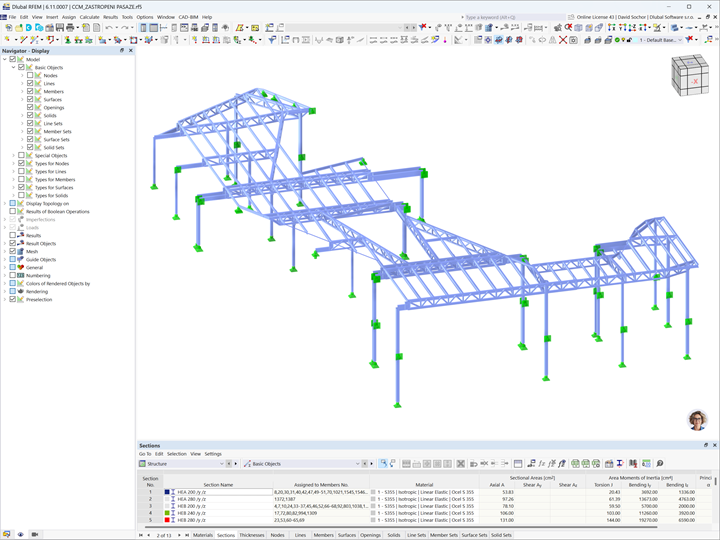

Analiza konstrukcji stalowej i ocena elementów stalowych zostały przeprowadzone w programie RFEM.
| Miejsce | Praga, dzielnica Praga 14 Czechy |
| Inwestor | CENTRUM ČERNÝ MOST s.r.o. Praga 1 - Nové Město, Czechy |
| Architekt | Benoy |
| Projekt rozwiązań konstrukcyjnych | OBERMEYER HELIKA a.s. Beranových 65, Praha 9 - Letňany Główny inżynier projektu: Ing. Roman Smida Architekt: Dipl. Arch. Tech. Fionn Curran Inżynier konstrukcji: Ing. Josef Beneš, Ing. Jan Šnajdr |
