Sobre el proyecto
El nuevo techado del espacio abierto existente reducirá el espacio a dos espacios abiertos más pequeños con forma ovalada irregular. El objetivo principal es la optimización del espacio sobre el pasaje, lo que permitirá un mejor aprovechamiento del piso y la creación de una nueva superficie de suelo. El proyecto incluye la implementación de cerchas de acero que se conectan con el esqueleto existente de hormigón armado y la estructura de acero.
Solución técnica y estructural

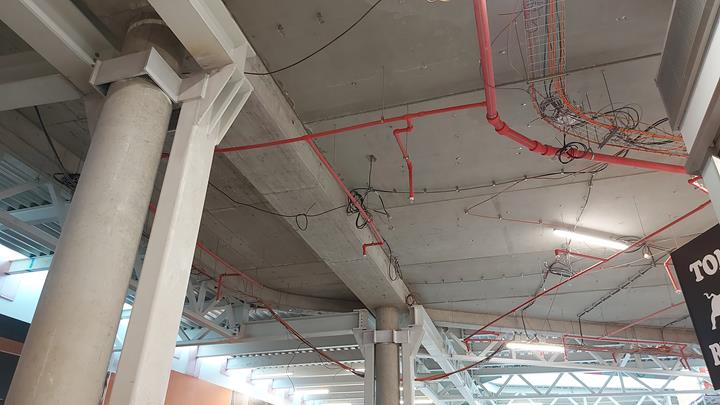

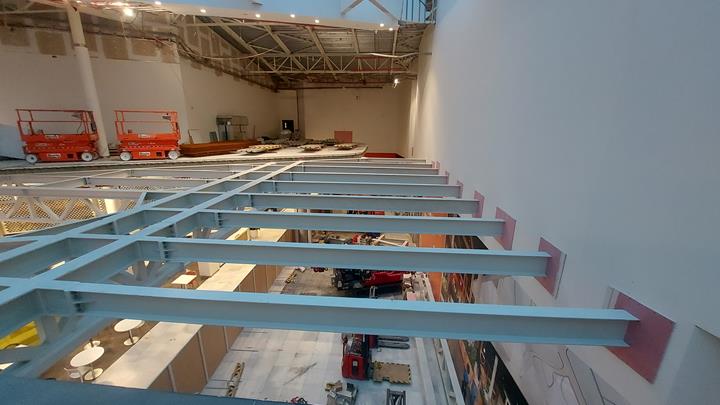

La cubierta está diseñada como un sistema de cerchas de acero colocadas en ejes modificados del sistema de soporte existente. La distancia entre las cerchas es de 8,1 m, y su luz máxima es de aproximadamente 16 m. Las cerchas están apoyadas sobre los pilares existentes reforzados o nuevos pilares de acero. Para soportar la estructura del techado, se utilizan otras cerchas en las áreas de los nuevos espacios abiertos, que contornean su forma. Las vigas de techo, que son perpendiculares a las cerchas principales, forman el soporte para una losa de hormigón armado alveolar. Esta losa está hormigonada sobre una chapa trapezoidal, que sirve como encofrado permanente, usando solo la losa de hormigón armado con una altura de recubrimiento de hormigón de 100 mm para la función de soporte de carga. La estructura del techado está asegurada por el apoyo lateral en las estructuras de soporte existentes para garantizar la rigidez espacial necesaria.

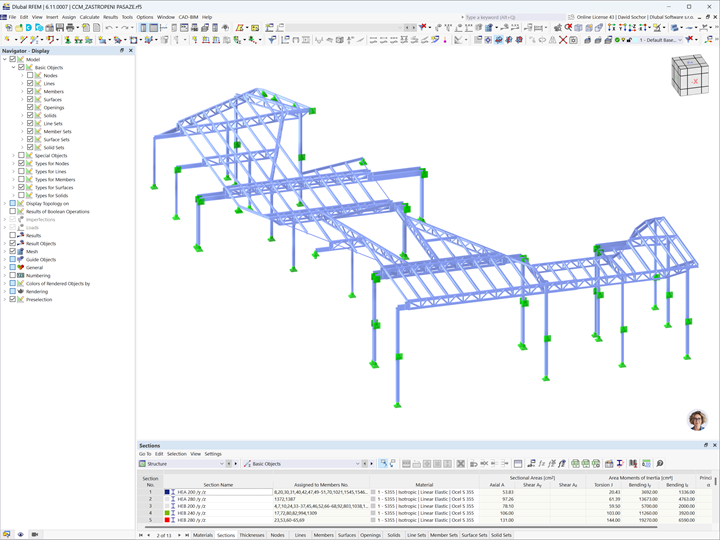

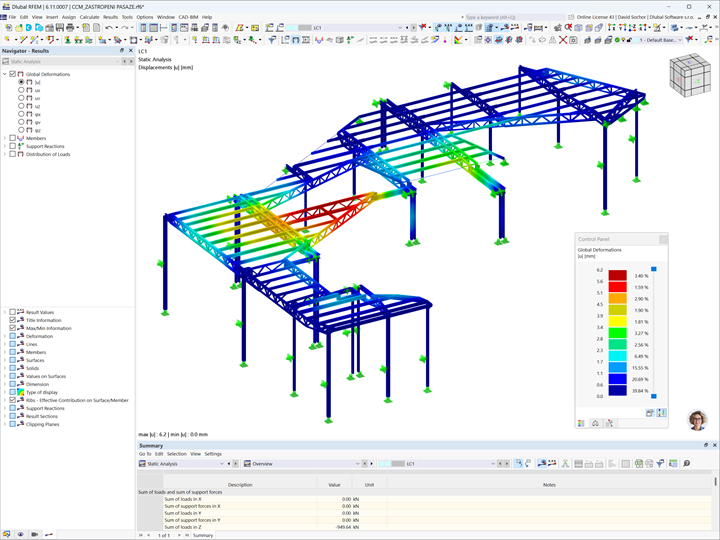

El análisis de la estructura de acero y la evaluación de los elementos de acero se realizaron en el programa RFEM.
| Lugar | Praga, distrito de Praga 14, República Checa |
| Inversor | CENTRUM ČERNÝ MOST s.r.o. Praga 1 - Nové Město, República Checa |
| Arquitecto | Benoy |
| Soluciones de proyectos estructurales | Obermeyer a.s. Beranových 65, Praga 9 - Letňany Ingeniero jefe del proyecto: Ing. Roman Smida Arquitecto: Dipl. Arch. Tech. Fionn Curran Ingeniero estructural: Ing. Josef Beneš, Ing. Jan Šnajdr |
