À propos du projet

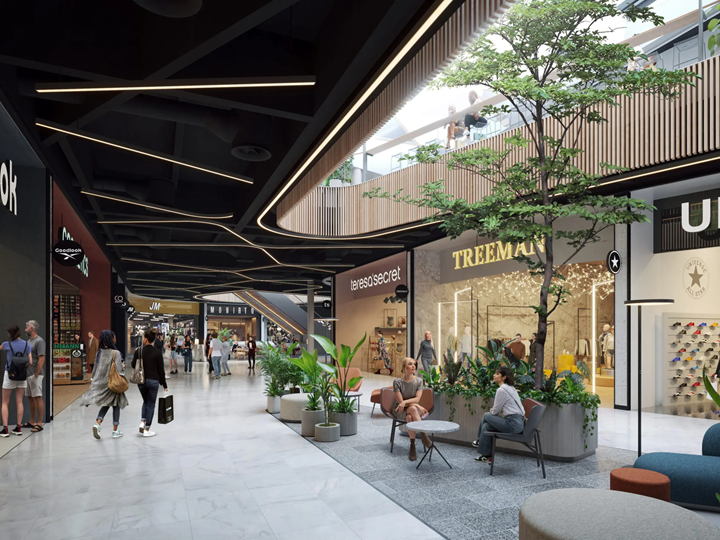

La nouvelle toiture de la galerie ouverte réduira l’espace vide en deux espaces vides plus petits de forme ovale irrégulière. L’objectif principal est d’optimiser l’espace au-dessus de la galerie, ce qui permettra une meilleure utilisation des étages et la libération d’espace au sol. Le projet comprend la mise en œuvre de treillis en acier qui se raccordent à l’ossature en béton armé et à la structure en acier existante.
Solution structurale

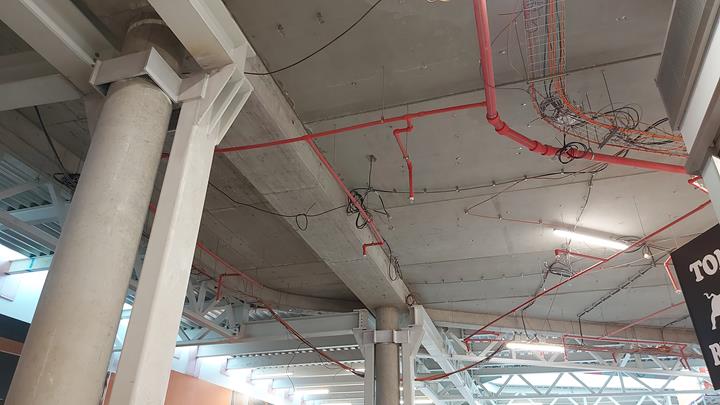

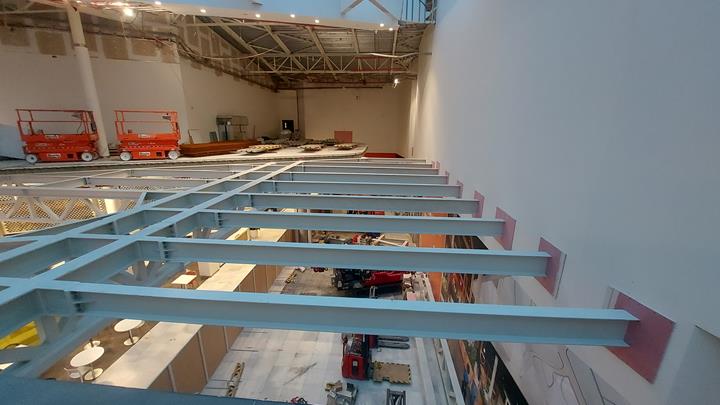

La toiture est conçue comme un système de treillis en acier disposés dans les axes modifiés du système de support existant. L’espacement entre les treillis est de 8,1 m et leur portée maximale est d’environ 16 m. Les treillis sont supportées par des poteaux existants renforcés ou de nouveaux poteaux en acier. Pour soutenir la structure de la toiture, d’autres treillis adaptés à la forme des nouveaux vides sont utilisées. Les pannes, perpendiculaires aux treillis principaux, constituent le support pour la dalle nervurée en béton armé. Cette dalle est coulée sur une tôle trapézoïdale qui sert de coffrage perdu, la fonction portante étant assurée uniquement par la dalle en béton armé avec une épaisseur de surélévation de 100 mm. La structure de la toiture est assurée par des appuis latéraux sur les structures porteuses existantes afin d'assurer la rigidité spatiale nécessaire.

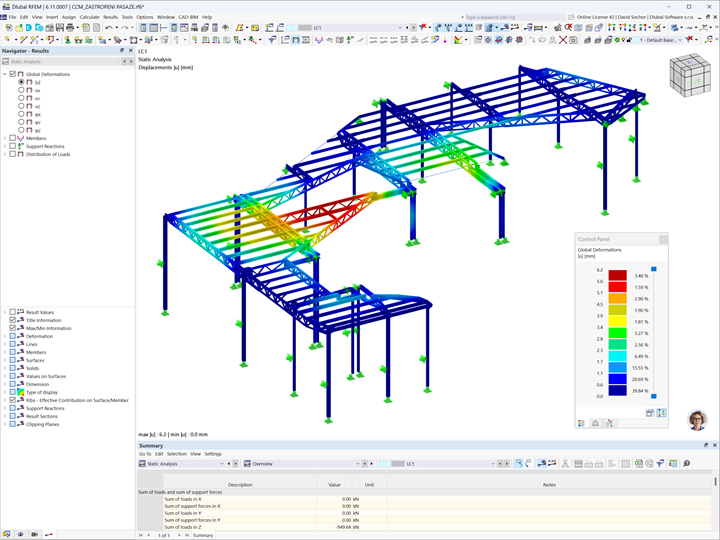

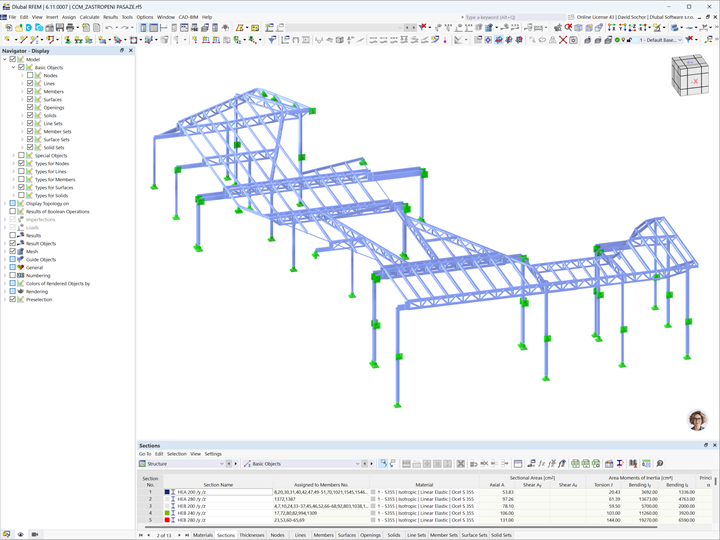

Le calcul de la structure en acier et l’analyse des éléments en acier ont été effectuées à l’aide du logiciel RFEM.
| Localisation | Prague, 14e arrondissement République tchèque |
| Maître d’ouvrage | CENTRUM ČERNÝ MOST s.r.o. Praha 1 - Nové Město, ČR |
| Architecte | Benoy |
| Solution de structure pour le projet | OBERMEYER HELIKA a.s. Beranových 65, Prague 9 - Letňany Ingénieur principal du projet : Ing. Roman Smida Architecte : Dipl. Arch. Tech. Fionn Curran Ingénieur structure : Ing. Josef Beneš, Ing. Jan Šnajdr |
