捷克布拉格 Westfield Černý Most 购物中心四楼通道顶棚

项目概况

现有开放式通道中庭将通过新建顶棚，缩减为两个不规则椭圆形小中庭。此举旨在优化通道上方空间，实现更高效的区域利用并增加可使用面积。该项目采用钢桁架结构，并与现有钢筋混凝土框架及钢结构体系相连接。

结构方案

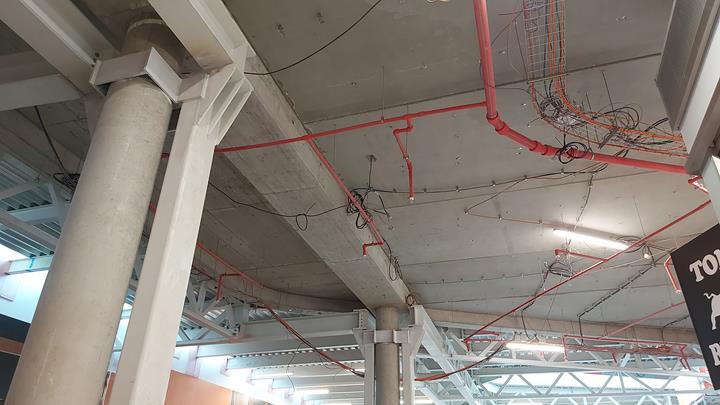

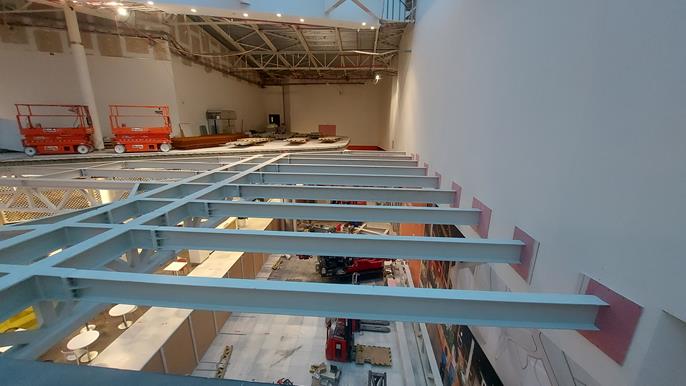

屋盖采用钢桁架体系，并沿现有结构体系调整后的轴线布置，桁架间距8.1 m，最大跨度约16 m，由加固后的现有立柱或新建钢柱支承。为支撑屋盖结构，在新的中庭区域增设了与其形状相贴合的附加桁架。与主桁架垂直布置的梁作为钢筋混凝土肋板的支承构件。楼板采用压型钢板—混凝土组合结构，其中压型钢板作为永久模板使用，承重作用主要由混凝土保护层厚度为 100 mm 的钢筋混凝土板承担。楼盖侧面依托现有结构支撑，以确保空间刚度。

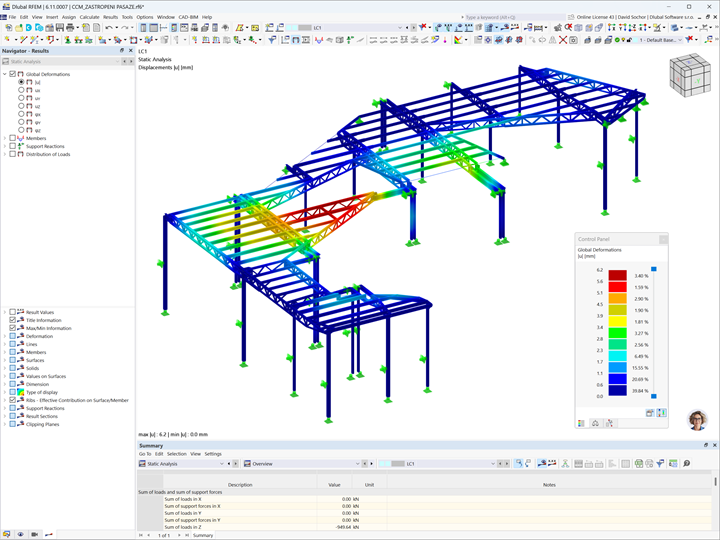

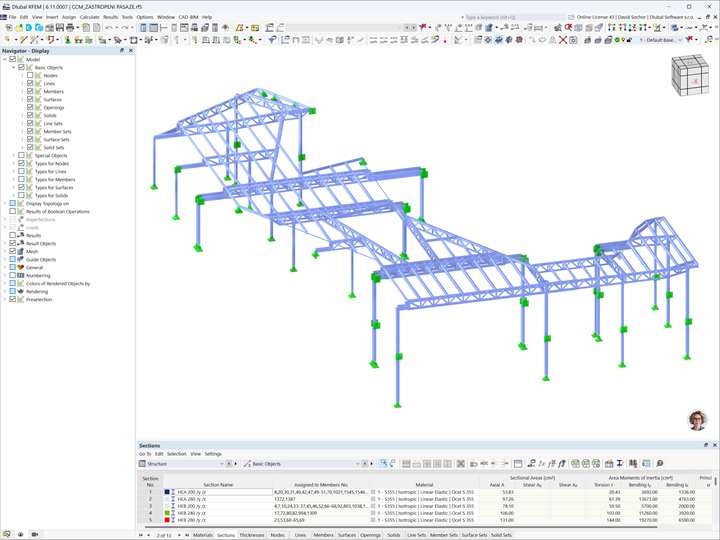

该项目的钢结构分析及钢构件设计均在 RFEM 中完成。
