O projektu
Nové zastropení stávajícího voidu (otevřené pasáže) zredukuje prostor na dva menší voidy s nepravidelným oválným tvarem. Hlavním cílem je optimalizace prostoru nad pasáží, což umožní lepší využití podlaží a vytvoření nové podlahové plochy. Projekt zahrnuje implementaci ocelových vazníků, které navazují na existující železobetonový skelet a ocelovou konstrukci.
Stavebně technické řešení

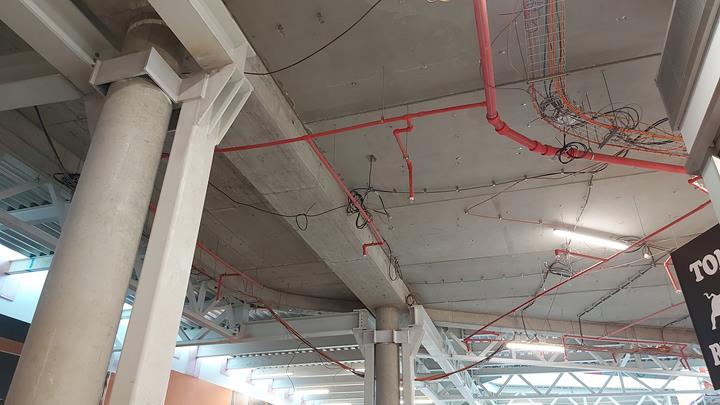

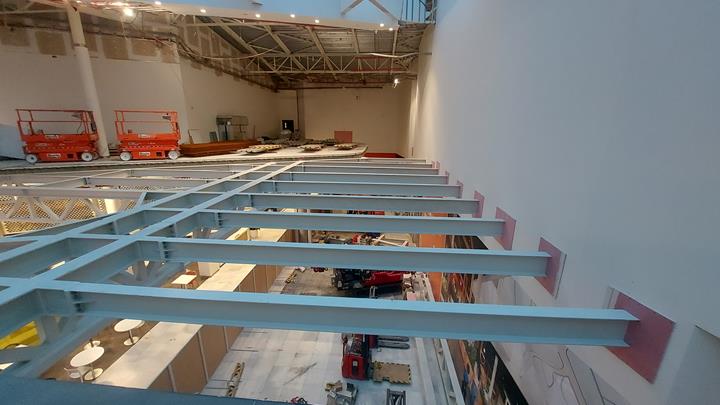

Zastropení je navrženo jako soustava příhradových ocelových vazníků umístěných v modifikovaných osách stávajícího nosného systému. Vzdálenost mezi vazníky činí 8,1 m, a jejich maximální rozpětí je cca 16 m. Příhradové vazníky jsou uloženy na zesílené stávající sloupy nebo nové ocelové sloupy. Pro vynesení stropní konstrukce jsou v oblasti nových voidů použity další příhradové vazníky, které lemují jejich tvar. Stropnice, které jsou kolmo na hlavní vazníky, tvoří podporu pro železobetonovou žebrovou desku. Tato deska je vybetonována do trapézového plechu, který slouží jako ztracené bednění, přičemž nosnou funkcí je pouze železobetonová deska s výškou nabetonávky 100 mm. Konstrukce stropu je zajištěna stranovým opřením do stávajících nosných konstrukcí pro zajištění potřebné prostorové tuhosti.

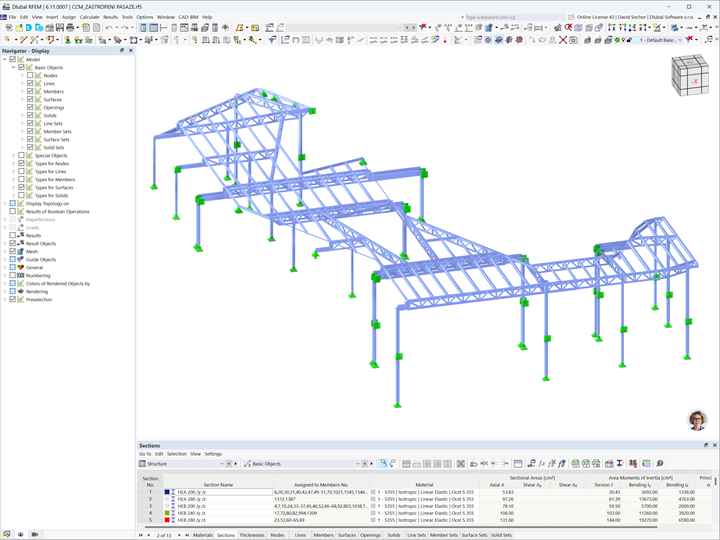

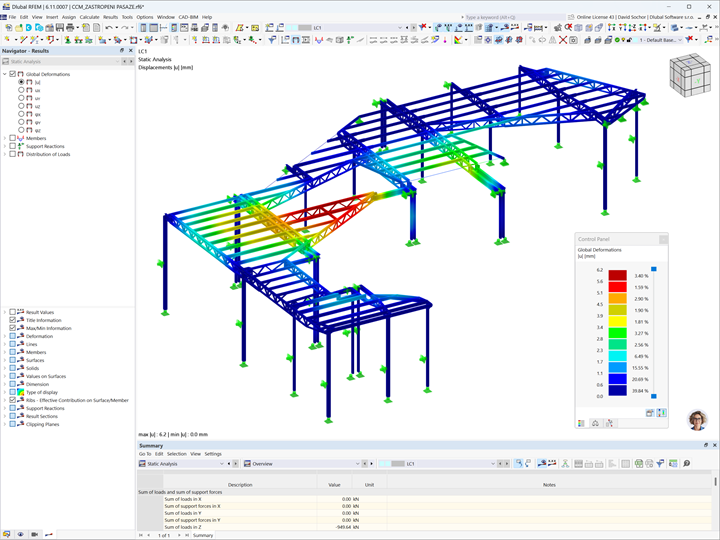

Analýza ocelové konstrukce a posouzení ocelových prvků byly provedeny v programu RFEM.
| Místo | Praha, městská část Praha 14 Česká republika |
| Investor | CENTRUM ČERNÝ MOST s.r.o. Praha 1 - Nové Město, ČR |
| Architekt | Benoy |
| Stavebně konstrukční řešení projektu | OBERMEYER HELIKA a.s. Beranových 65, Praha 9 - Letňany Hlavní inženýr projektu: Ing. Roman Smida Architekt: Dipl. Arch. Tech. Fionn Curran Statik: Ing. Josef Beneš, Ing. Jan Šnajdr |
