Informazioni sul progetto

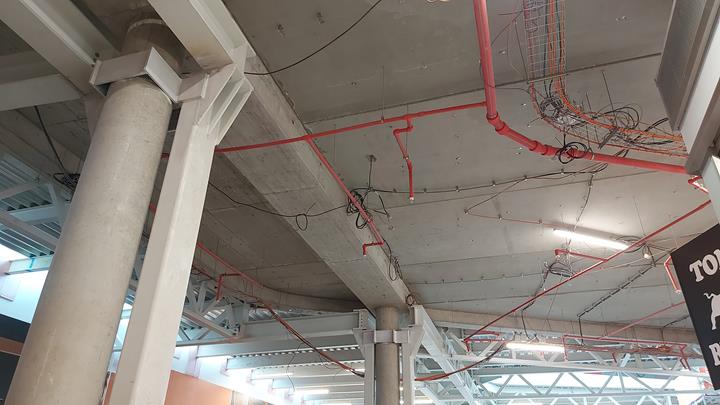

La nuova copertura del vuoto esistente (passaggio aperto) ridurrà lo spazio in due vuoti più piccoli di forma ovale irregolare. L'obiettivo principale è l'ottimizzazione dello spazio sopra il passaggio, permettendo un miglior utilizzo del piano e creando una nuova superficie calpestabile. Il progetto prevede l'implementazione di capriate in acciaio, che si collegano alla struttura esistente in cemento armato e alla costruzione in acciaio.
Soluzione tecnico-costruttiva

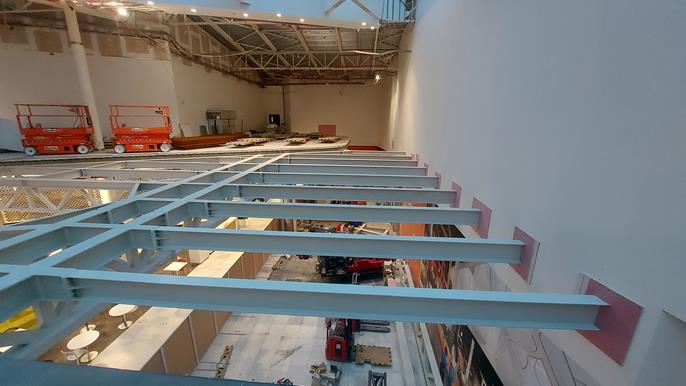

La copertura è progettata come un sistema di capriate in acciaio disposte negli assi modificati del sistema portante esistente. La distanza tra le capriate è di 8,1 m e la loro campata massima è di circa 16 m. Le capriate sono supportate su pilastri esistenti rinforzati o nuovi pilastri in acciaio. Per sostenere la struttura del soffitto, nella zona dei nuovi vuoti vengono utilizzate ulteriori capriate che delineano la loro forma. Le travi del soffitto, perpendicolari alle capriate principali, supportano una soletta in cemento armato nervata. Questa soletta viene realizzata su lamiera grecata che funge da cassero a perdere, mentre la funzione portante è svolta unicamente dalla soletta in cemento armato con uno spessore di betonaggio di 100 mm. La costruzione del soffitto è assicurata da un appoggio laterale nelle strutture portanti esistenti per garantire la rigidezza spaziale necessaria.

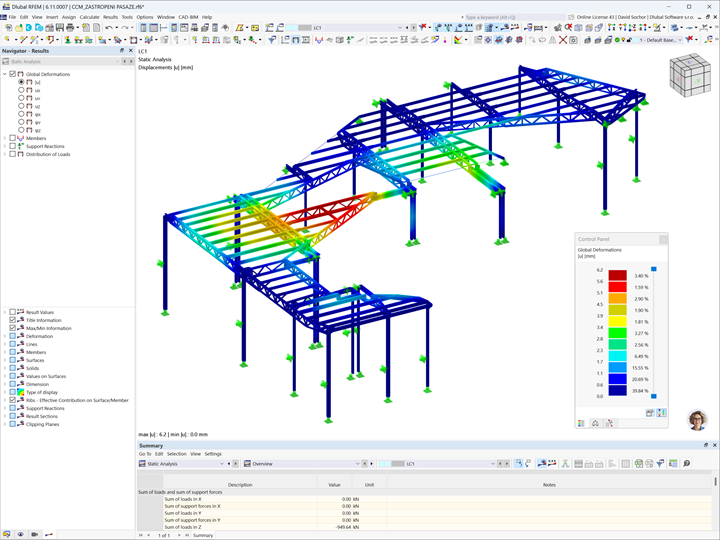

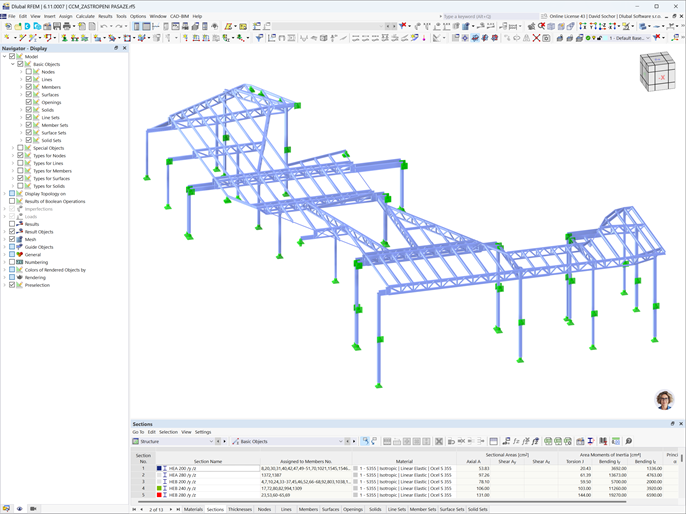

L'analisi della struttura in acciaio e la verifica degli elementi in acciaio sono state eseguite nel programma RFEM.
| Posizione | Praga, distretto 14 Republika Ceca |
| Proprietario dell'edificio | CENTRUM ČERNÝ MOST s.r.o. Praga 1 - Nové Město, Repubblica Ceca |
| Architetto | Benoy |
| Progettazione ingegneristica del progetto | OBERMEYER HELIKA a.s. Beranových 65, Praha 9 - Letňany Ingegnere capo del progetto: Ing. Roman Smida Architetto: Dipl. Arch. Tech. Fionn Curran Ingegnere strutturale: Ing. Josef Beneš, Ing. Jan Šnajdr |
