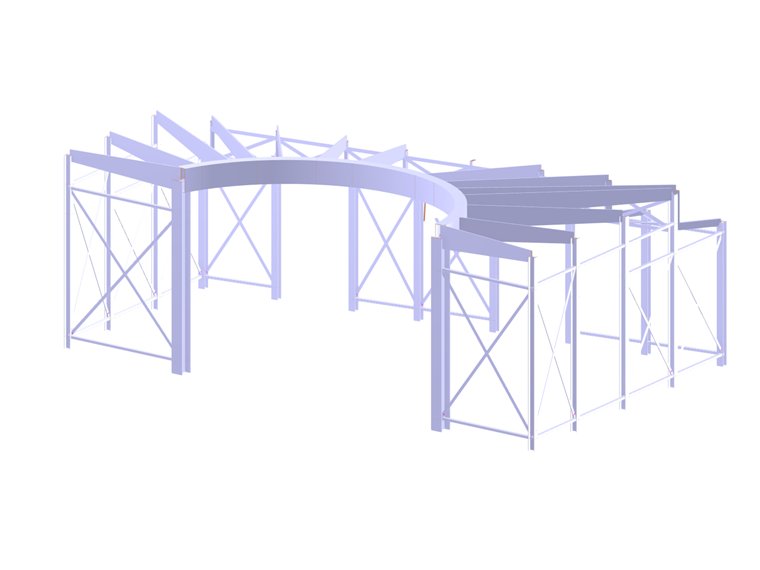

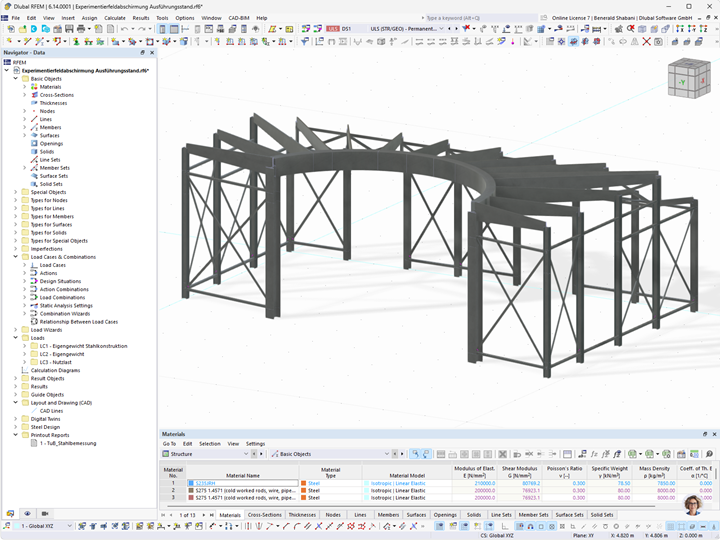

Клиент Dlubal TuB Tragwerk GmbH отвечал за расчёт несущих конструкций защитного радиационного кожуха. Для 3D-моделирования, расчёта, а также расчёта стальных конструкций инженеры TuB использовали RFEM.

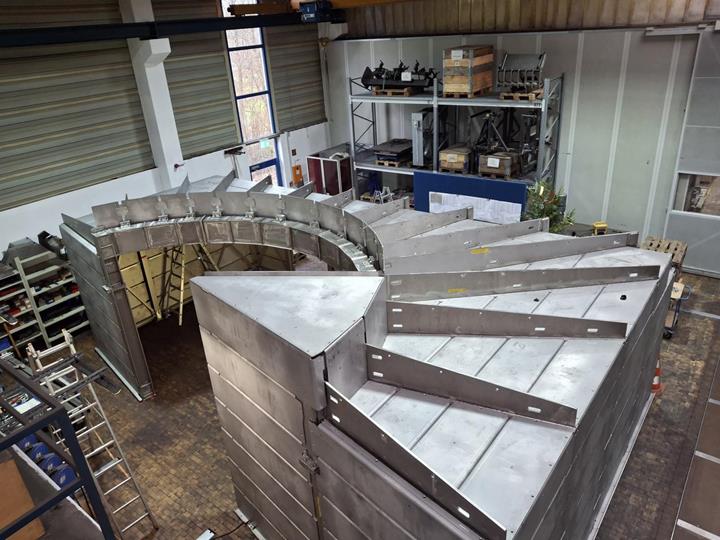

Кожух перекрывает безопорно трапециевидный план размером примерно 10,0 м × 6,5 м. Со стороны с диагональным расположением в конструкции перекрытия предусмотрен полукруглый вырез, чтобы можно было вносить материалы в экспериментальное помещение. Вдоль этого края перекрытия расположен кольцевой ригель на двух стойках. От этого кольцевого ригеля радиально расходятся балки перекрытия с уменьшающейся к наружной стороне высотой сечения. Каждая балка перекрытия в плоскости стен опирается на шарнирную стойку.
Вдоль примыкающей стены зала проходит кабельная эстакада. Здесь конструкция перекрытия выполнена с перепадом по высоте.

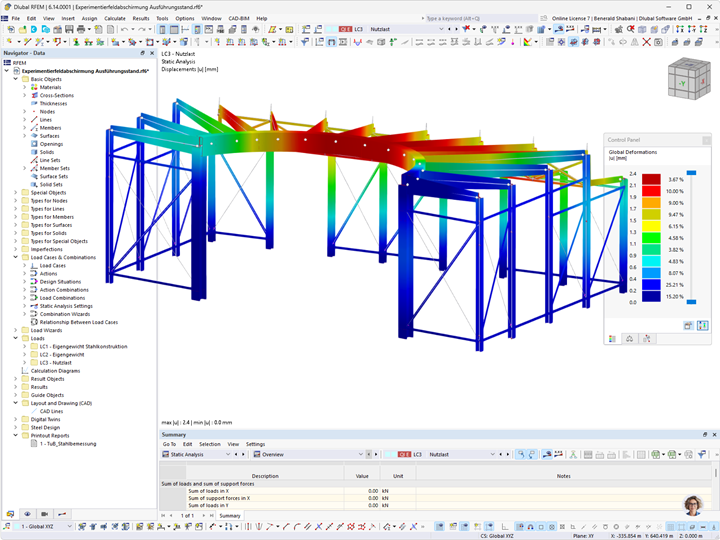

Кольцевой ригель запроектирован как коробчатое сечение. Нагрузки от перекрытия передаются на две стойки посредством изгиба и кручения. Жестко закрепленные балки перекрытия обеспечивают стабилизацию кольцевого ригеля. На концах кольцевого ригеля несущие стойки также жестко соединены, что минимизирует деформации перекрытия.
Пространственная жесткость конструкции обеспечивается связями, расположенными между стойками в плоскости наружных стен.

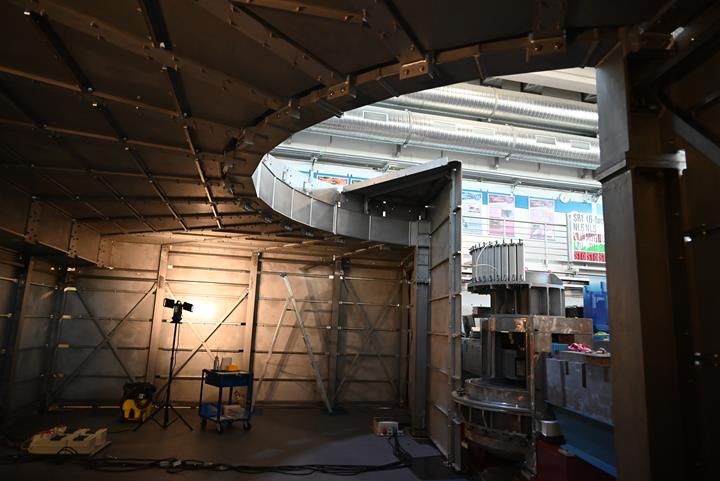

Поскольку экспериментальная установка требует немагнитных материалов, все стальные элементы были изготовлены из нержавеющей стали 1.4571 марки S275. Для обеспечения радиационной защиты конструкция получила обшивку из свинцовых листов толщиной 50 – 70 мм. Они были смонтированы на либо к листам из нержавеющей стали толщиной 10 мм, которые в зоне стен и перекрытия крепятся к подконструкции.
| Место | Мюнхенский технический университет |
| Заказчик | Исследовательский нейтронный источник имени Хайнца Майера-Лейбница (FRM II) Технический университет Мюнхена www.frm2.tum.de |
| Выполнение стальных конструкций | Peter Feckl Maschinenbau GmbH |
| Проектирование несущих конструкций | TuB Tragwerk GmbH |
