Stínění experimentálního pole „LaDiff“ na TU v Mnichově

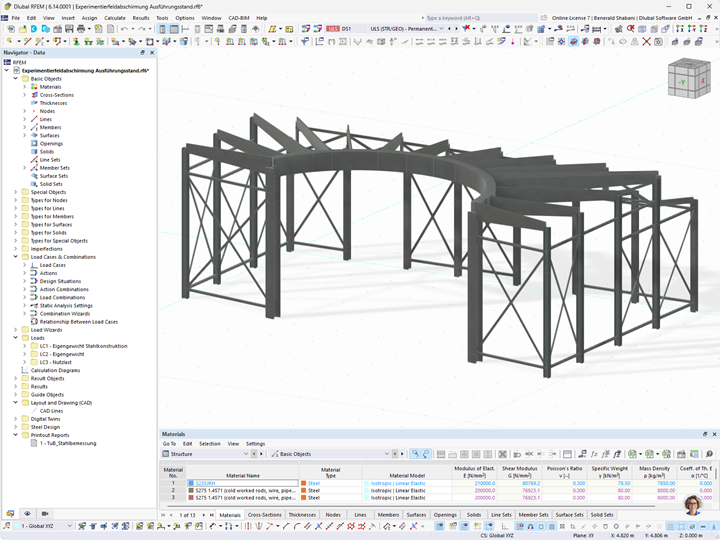

Za statický výpočet ochranného radiačního krytu převzala odpovědnost společnost TuB Tragwerk GmbH, zákazník firmy Dlubal. Pro 3D modelování, výpočet a posouzení ocelové konstrukce použili inženýři z TuB program RFEM.

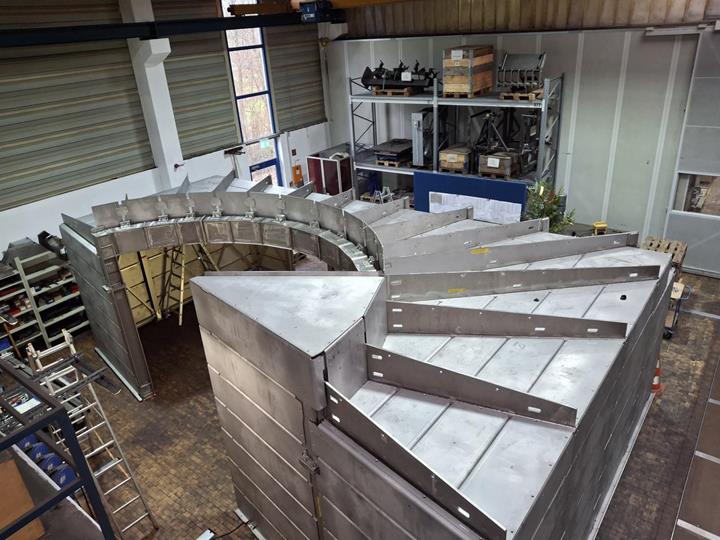

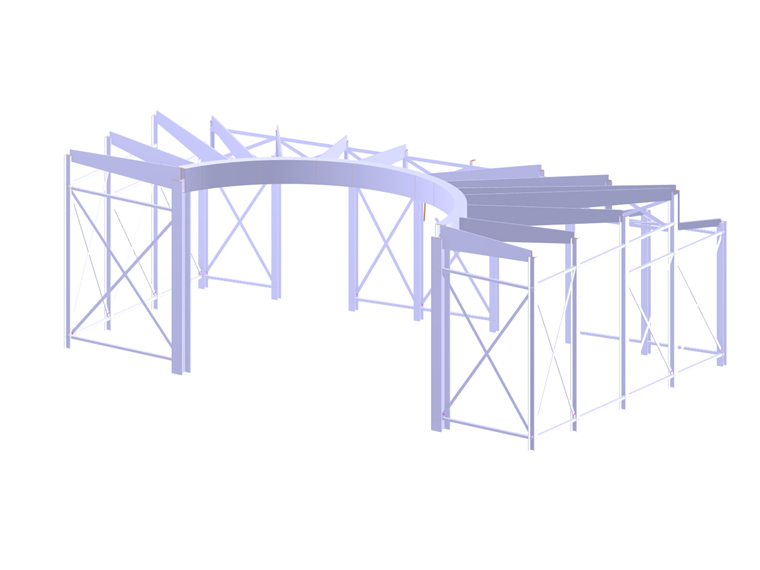

Kryt překlenuje bez sloupů plochu lichoběžníkového půdorysu o rozměrech asi 10,0 m × 6,5 m. Na zkosené straně lichoběžníku má stropní konstrukce půlkruhový výřez, který má umožňovat přísun materiálu do experimentálního prostoru. Podél stropního okraje je umístěn prstencový nosník na dvou sloupech. Z tohoto prstencového nosníku vycházejí paprsčitě uspořádané stropní nosníky, jejichž výška průřezu se směrem ven zmenšuje. Každý stropní nosník je v rovině stěn uložen na kyvné stojce.

Podél přilehlé halové stěny se nachází elektrovedení. Zde je stropní konstrukce provedena s výškovým rozdílem.

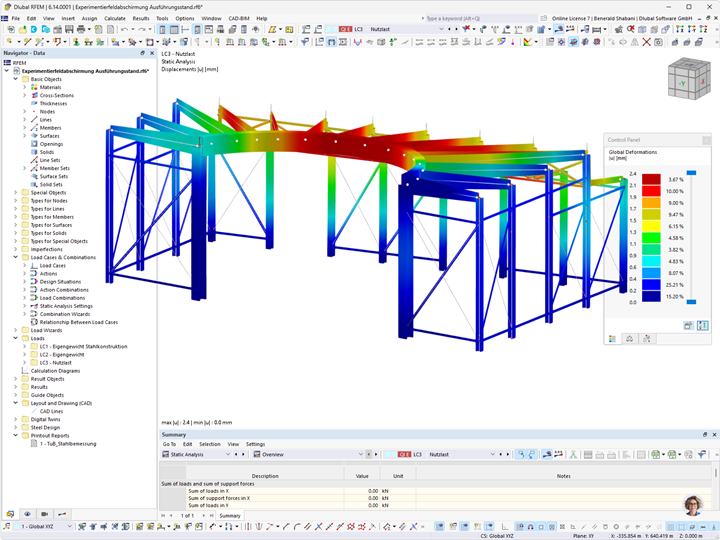

Prstencový nosník je navržen jako dutý komorový průřez. Stropní zatížení se ohybem a torzí přenášejí na oba sloupy. Stropní nosníky s ohybově tuhým připojením zajišťují stabilitu prstencového nosníku. Sloupy, které jsou připojeny k prstencovému nosníku a přenášejí zatížení, mají také ohybově tuhé připojení, což minimalizuje deformace stropu.
Konstrukce je vyztužena ztužidly, která jsou uspořádána mezi sloupy v rovině vnějších stěn.

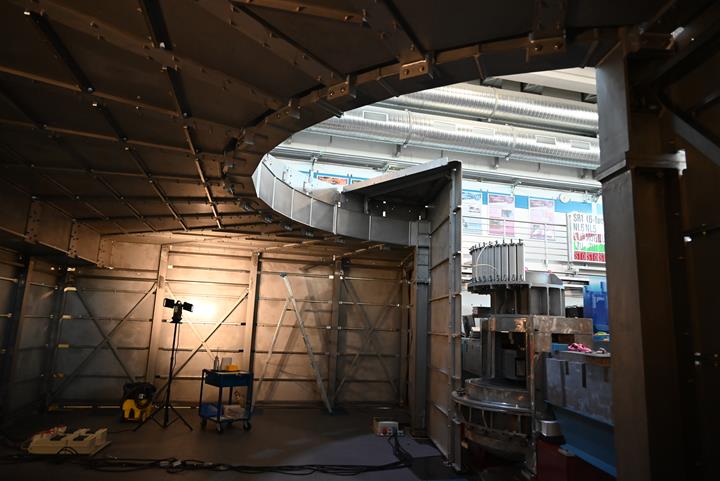

Vzhledem k tomu, že nástavba vyžadovala nemagnetické materiály, byly veškeré ocelové dílce zhotoveny z nerezové oceli 1.4571 jakosti S275. Pro zajištění radiační ochrany byla konstrukce obložena olověnými deskami o tloušťce 50 – 70 mm, které byly namontovány na desky z ušlechtilé oceli o tloušťce 10 mm upevněné na stěnách a stropu konstrukce.
