Blindagem de campo experimental "LaDiff" na Universidade Técnica de Munique

• Visualizador 3D
• Visualizador 3D | Babylon
• Realidade virtual

78x

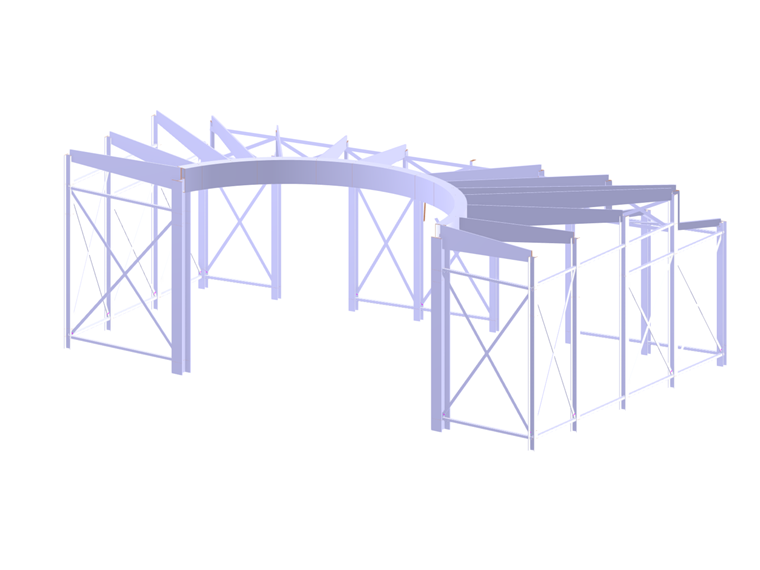

Estrutura de aço para blindagem de campo experimental

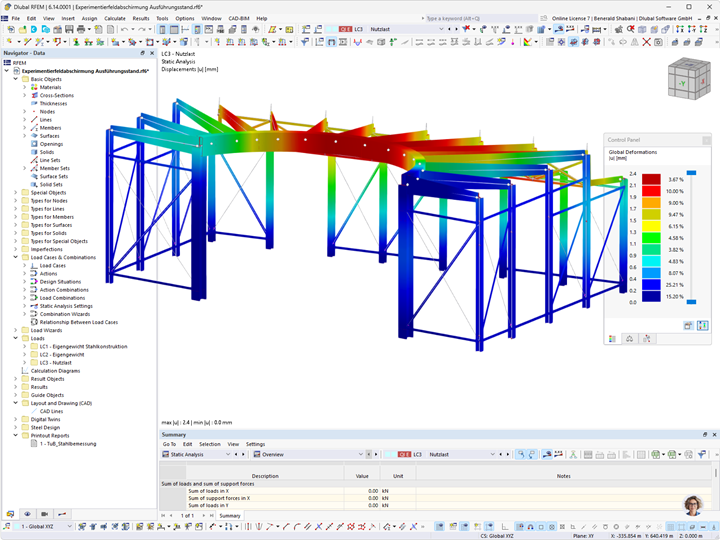

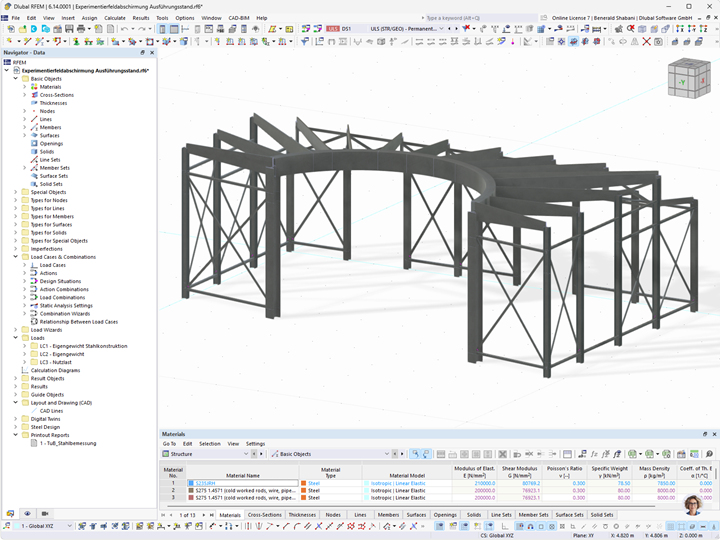

O cliente da Dlubal TuB Tragwerk GmbH foi responsável pelo planeamento estrutural da blindagem de proteção contra radiação. Para a modelação 3D, o cálculo e o dimensionamento de aço, os engenheiros da TuB utilizaram o RFEM.

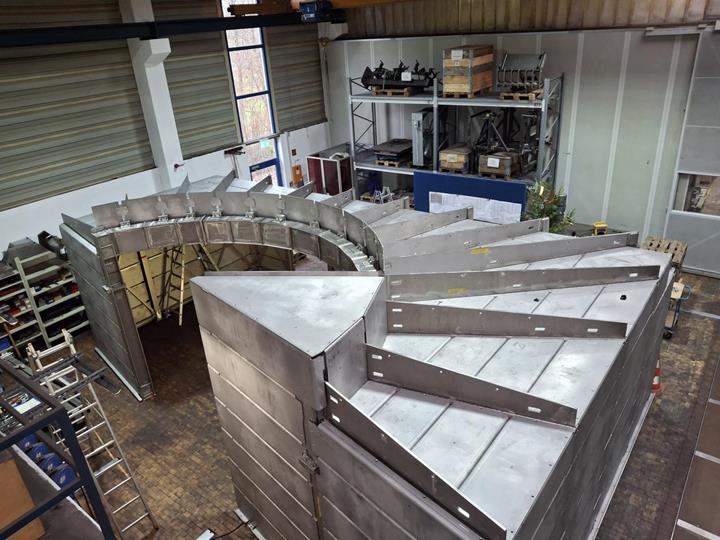

A blindagem transpõe, sem apoios intermédios, uma planta trapezoidal com dimensões de aproximadamente 10,0 m × 6,5 m. No lado disposto em diagonal, a estrutura de cobertura apresenta um recorte semicircular para permitir a introdução de material no espaço de experimentação. Ao longo desta borda da cobertura, encontra-se uma viga anelar apoiada em dois pilares. A partir desta viga anelar, estendem-se vigas de cobertura dispostas radialmente, com a altura da secção transversal a diminuir para o exterior. Cada viga de cobertura assenta, no plano das paredes, num pilar articulado.

Ao longo da parede adjacente do pavilhão encontra-se uma linha elétrica. Neste ponto, a estrutura de cobertura foi executada com um desnível de altura.

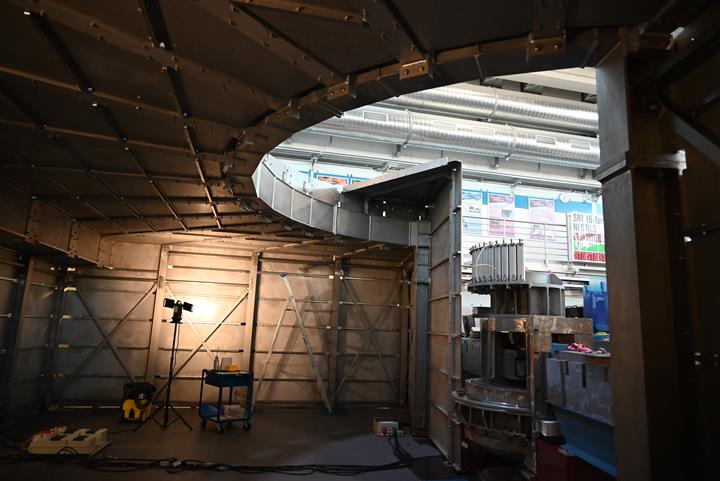

A viga anelar foi concebida como uma secção transversal oca em caixão. As cargas da cobertura são transferidas para os dois pilares por flexão e torção. As vigas de cobertura encontram-se unidas de forma rígida assegurando a estabilização da viga anelar. Nas extremidades da viga anelar, os pilares também se encontram ligados de forma rígida, o que minimiza as deformações da cobertura.
O reforço da estrutura foi realizado por meio de contraventamentos, dispostos entre os pilares no plano das paredes exteriores.

Como a configuração experimental requer materiais não magnéticos, todos os componentes de aço foram fabricados em aço inoxidável 1.4571 da classe S275. Para garantir a proteção contra radiação, a estrutura recebeu um revestimento de chapas de chumbo com 50–70 mm de espessura. Estas foram montadas sobre chapas de aço inoxidável de 10 mm de espessura, fixadas à subestrutura na zona das paredes e da cobertura.
