Osłona pola eksperymentalnego „LaDiff” Politechniki Monachijskiej

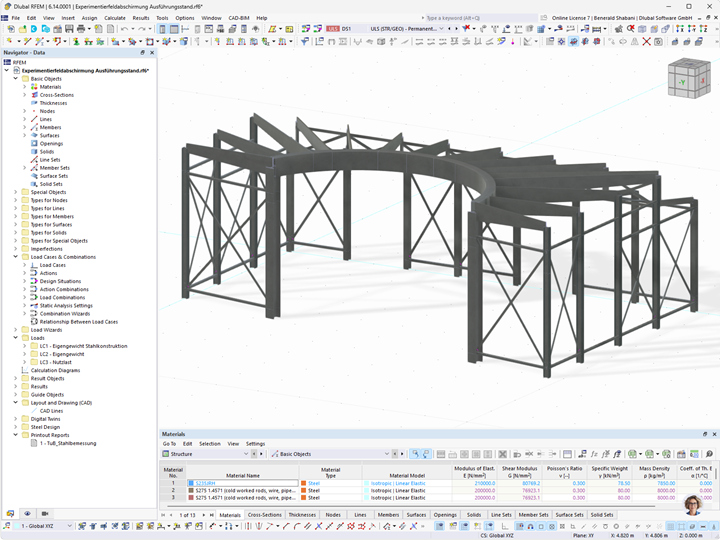

Klient Dlubal, firma TuB Tragwerk GmbH, był odpowiedzialny za projekt konstrukcyjny osłony radiologicznej. Do modelowania 3D, obliczeń oraz wymiarowania stali inżynierowie TuB wykorzystali RFEM.

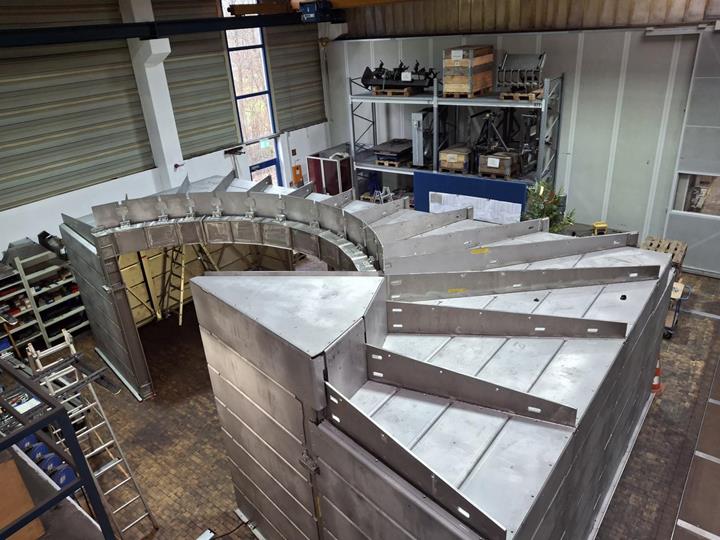

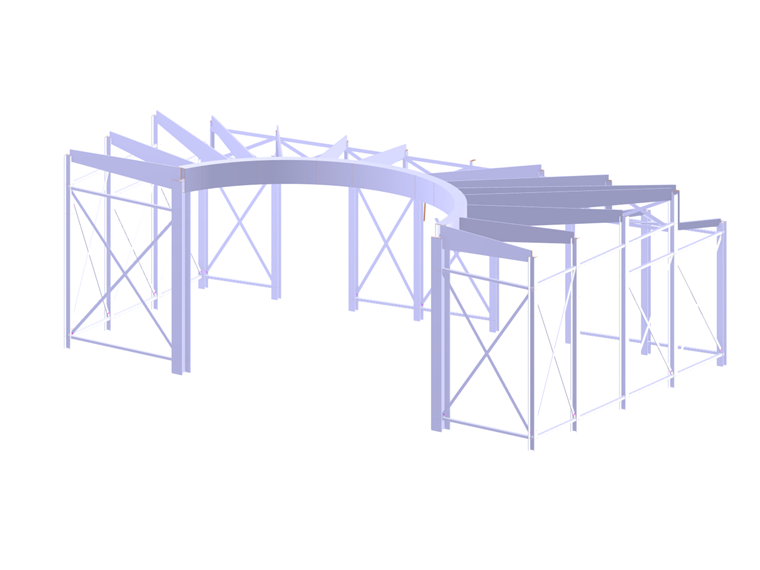

Osłona rozpięta jest bez podpór nad trapezowym rzutem o wymiarach ok. 10,0 m × 6,5 m. Po stronie przebiegającej diagonalnie konstrukcja stropu ma półkoliste wycięcie, aby umożliwić wprowadzanie materiału do pomieszczenia eksperymentalnego. Wzdłuż tej krawędzi stropu rozmieszczono belkę pierścieniową opartą na dwóch słupach. Od tej belki pierścieniowej promieniście rozpięte są belki stropowe o wysokości przekroju malejącej na zewnątrz. Każda belka stropowa jest oparta w płaszczyźnie ścian na słupie wahliwym.

Wzdłuż sąsiedniej ściany hali znajduje się trasa kablowa. W tym miejscu konstrukcja stropu została wykonana z przesunięciem wysokościowym.

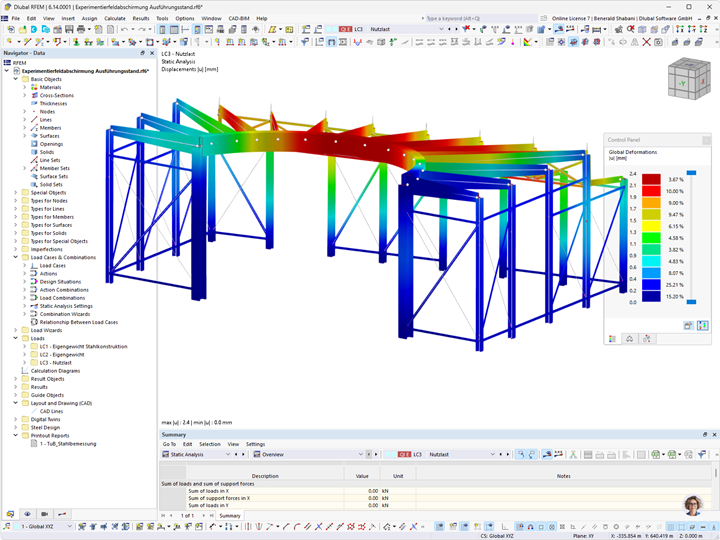

Belka pierścieniowa została zaprojektowana jako przekrój skrzynkowy zamknięty. Obciążenia stropu są przekazywane na dwa słupy przez zginanie i skręcanie. Sztywno połączone belki stropowe zapewniają usztywnienie belki pierścieniowej. Na końcach belki pierścieniowej słupy przenoszące obciążenia są również połączone sztywno, co minimalizuje odkształcenia stropu.
Stężenie konstrukcji zapewniają układy stężeń rozmieszczone między słupami w płaszczyźnie ścian zewnętrznych.

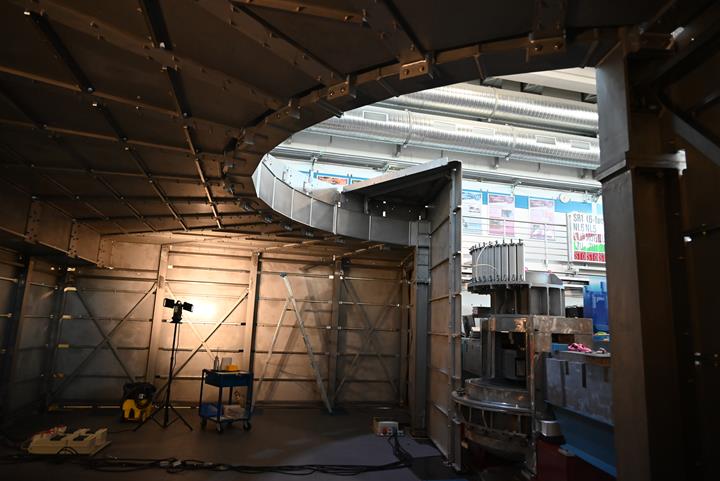

Ponieważ układ eksperymentalny wymaga materiałów niemagnetycznych, wszystkie elementy stalowe wykonano ze stali nierdzewnej 1.4571 o klasie S275. W celu zapewnienia ochrony radiologicznej konstrukcję obudowano płytami ołowianymi o grubości 50–70 mm. Zostały one zamontowane na płytach ze stali nierdzewnej o grubości 10 mm lub do takich płyt, które w obszarze ścian i stropu są mocowane do konstrukcji pomocniczej.
