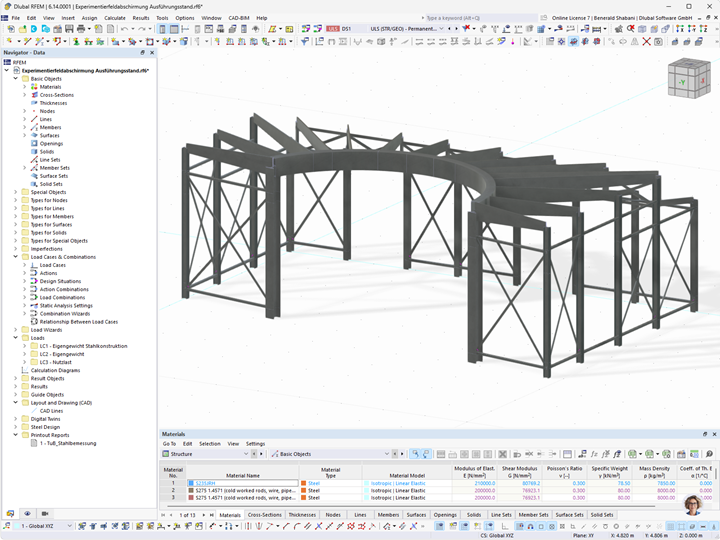

Der cliente Dlubal TuB Tragwerk GmbH era responsabile della progettazione strutturale dell’involucro di schermatura dalle radiazioni. Per la modellazione 3D, il calcolo nonché la verifica dell’acciaio, gli ingegneri TuB hanno utilizzato RFEM.

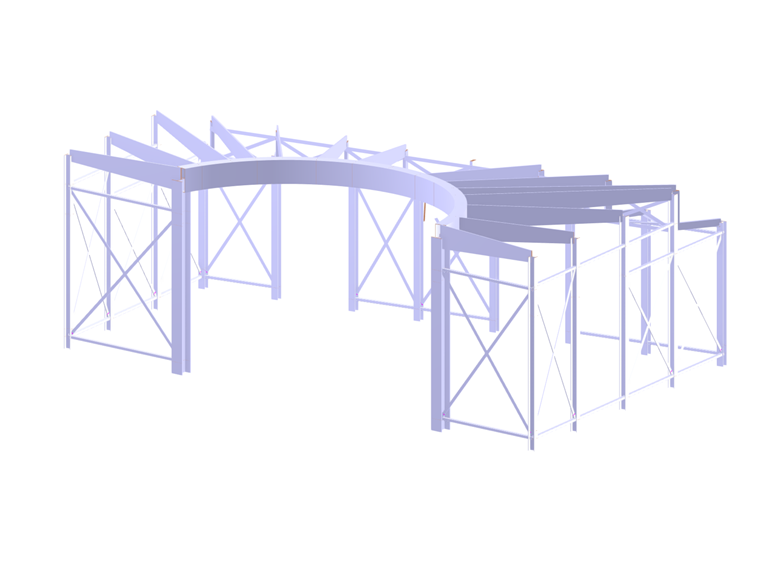

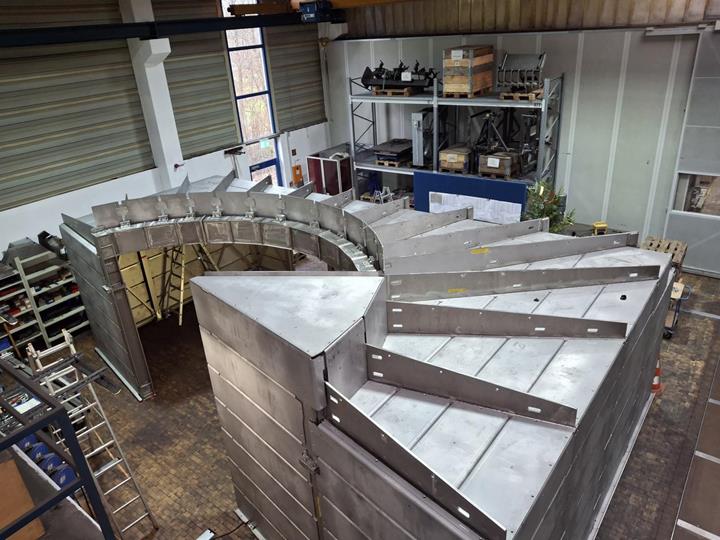

L’involucro copre senza appoggi un impianto trapezoidale con dimensioni di ca. 10,0 m × 6,5 m. Sul lato diagonale, la struttura del solaio presenta un’apertura semicircolare per poter introdurre materiale nella sala sperimentale. Lungo questo bordo del solaio è disposto un trave anulare su due pilastri. Da questa trave anulare si estendono travi di solaio disposte radialmente con altezza della sezione decrescente verso l’esterno. Ogni trave di solaio è appoggiata nell’asse delle pareti rispettivamente su un pilastro a pendolo.
Lungo la parete adiacente del capannone si trova una canalina elettrica. Qui la struttura del solaio è realizzata con un dislivello.

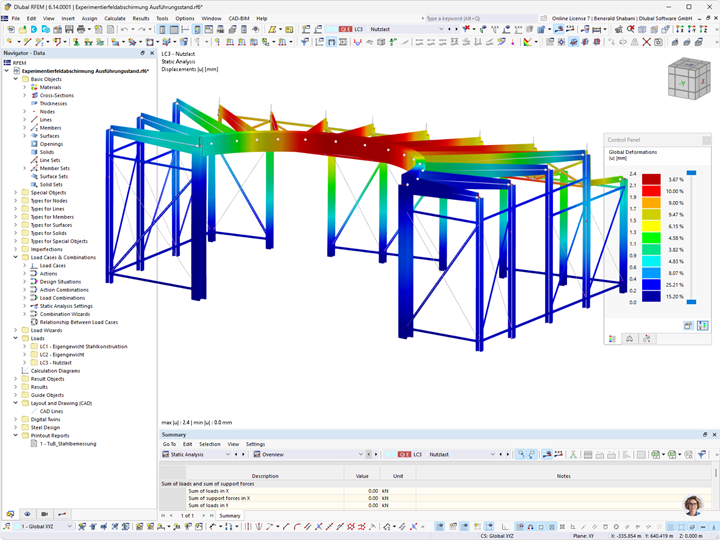

La trave anulare è prevista come sezione scatolare cava. I carichi del solaio vengono trasferiti ai due pilastri tramite flessione e torsione. Le travi di solaio collegate rigidamente a flessione garantiscono la stabilizzazione della trave anulare. Alle estremità della trave anulare anche i pilastri che trasferiscono i carichi sono collegati rigidamente a flessione, il che minimizza le deformazioni del solaio.
L’irrigidimento della struttura avviene tramite controventi disposti tra i pilastri nel piano delle pareti esterne.

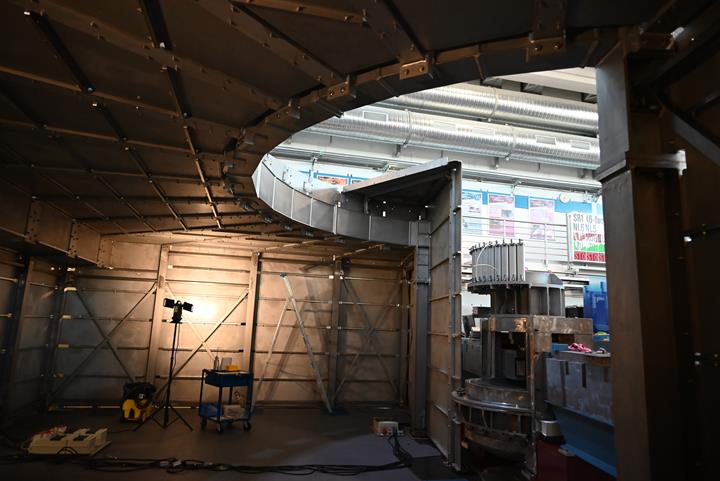

Poiché l’allestimento sperimentale richiede materiali non magnetici, tutti gli elementi in acciaio sono stati realizzati in acciaio inossidabile 1.4571 della classe S275. Per garantire la protezione dalle radiazioni, la struttura è stata rivestita con lastre di piombo spesse 50 – 70 mm. Queste sono state montate su o su lastre in acciaio inox spesse 10 mm, fissate alla sottostruttura nella zona delle pareti e del solaio.
| Posizione | Università Tecnica di Monaco |
| Committente | Sorgente di neutroni di ricerca Heinz Maier-Leibnitz (FRM II) Università Tecnica di Monaco www.frm2.tum.de |
| Esecuzione carpenteria metallica | Peter Feckl Maschinenbau GmbH |
| Progettazione strutturale | TuB Tragwerk GmbH |
