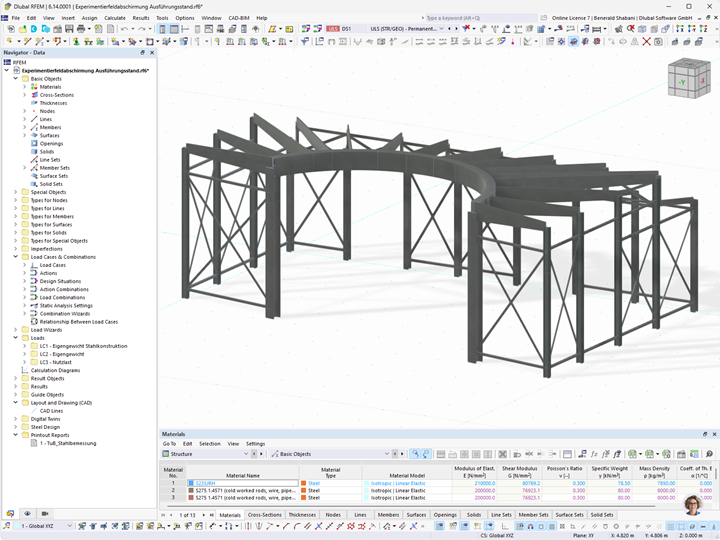

Le client de Dlubal TuB Tragwerk GmbH était responsable du calcul de structure de l’enceinte de confinement antiradiation. Les ingénieurs de TuB ont mobilisé RFEM pour la modélisation 3D, le calcul de structure ainsi que la vérification de l’acier.

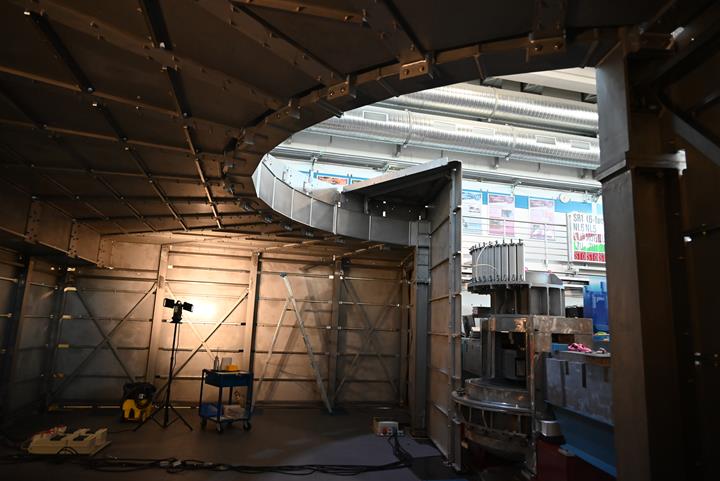

L’enceinte de confinement recouvre sans aucun poteau un plan trapézoïdal d’environ 10,0 m × 6,5 m. Sur le côté en diagonale, la structure de toiture présente une découpe semi-circulaire afin de permettre l’introduction de matériel dans l’espace d’expérimentation.

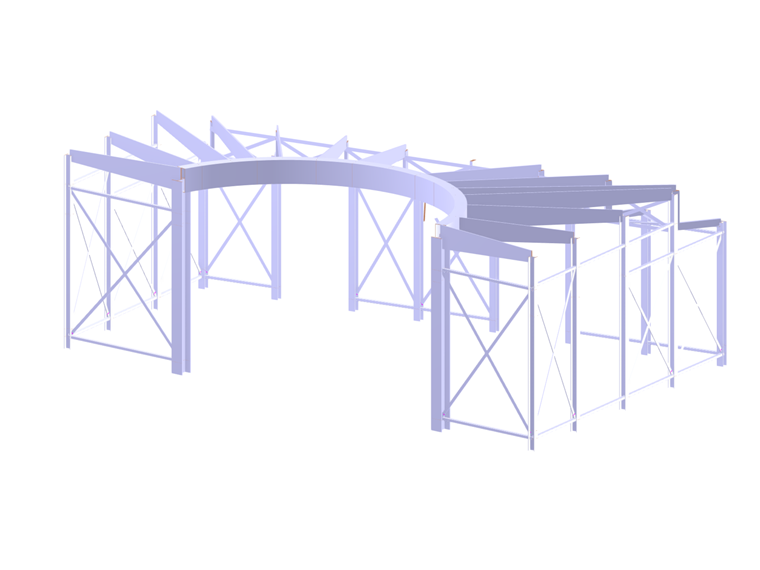

Le long de ce bord de toiture, une poutre annulaire est disposée sur deux poteaux. À partir de cette poutre annulaire, des poutres de toiture disposées radialement s’étendent avec une hauteur de section diminuant vers l’extérieur. Chaque poutre de toiture est appuyée dans le plan des parois sur un poteau articulé.
Le long de la paroi adjacente de la halle se trouve un chemin de câbles électriques. Ici, la structure de toiture est réalisée avec un dénivelé.

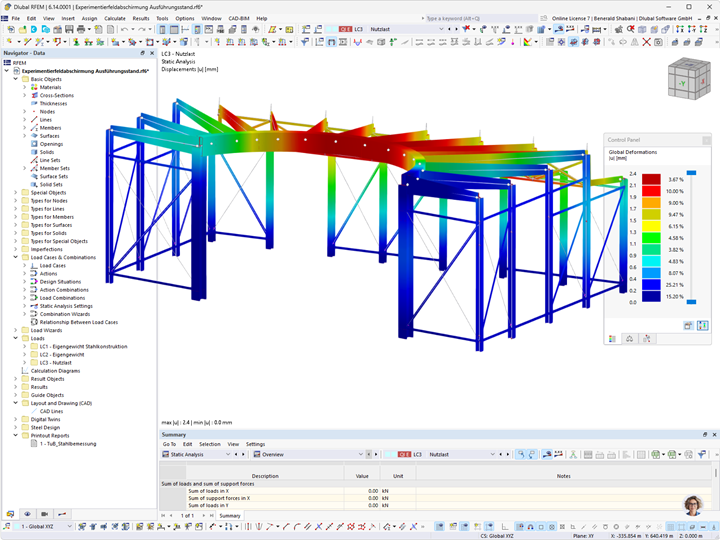

La poutre annulaire est conçue comme poutre-caisson à section creuses. Les charges de toiture sont transférées vers les deux poteaux par flexion et torsion. Les poutres de toiture rigidement connectées assurent la stabilisation de la poutre annulaire. Aux extrémités de la poutre annulaire, les poteaux reprenant les charges sont également assemblés de manière rigide, afin de minimiser les déformations de la toiture.
Le contreventement de la construction est assuré par des diagonales disposées entre les poteaux dans le plan des parois extérieures.

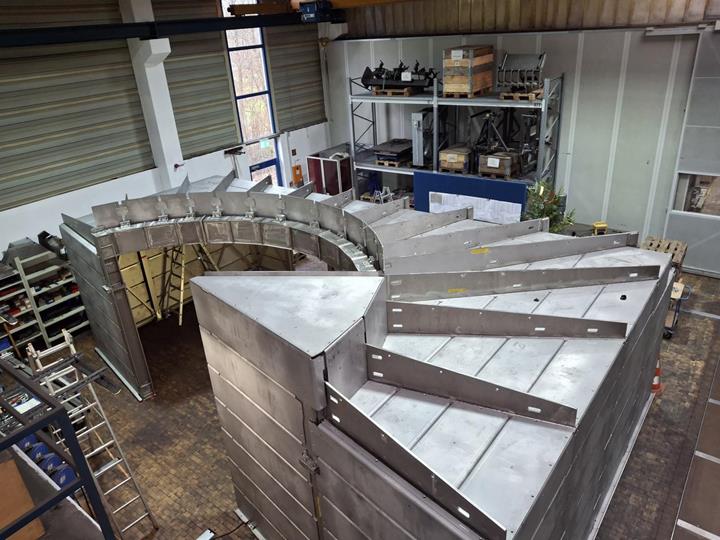

Comme l’installation expérimentale exige des matériaux non magnétiques, tous les éléments en acier ont été réalisés en acier inoxydable 1.4571 de nuance S275. Afin d’assurer la protection contre les rayonnements, la structure a été équipée d’un revêtement en plaques de plomb de 50 à 70 mm d’épaisseur. Celles-ci ont été montées sur ou contre des plaques en acier inoxydable de 10 mm d’épaisseur, fixées sur la sous-structure dans les zones des voiles et de la toiture.
| Localisation | Université Technique de Munich |
| Maître d’ouvrage | Source de neutrons de recherche Heinz Maier-Leibnitz (FRM II) Université technique de Munich www.frm2.tum.de |
| Exécution structure acier | Peter Feckl Maschinenbau GmbH |
| Ingénierie des structures | TuB Tragwerk GmbH |
