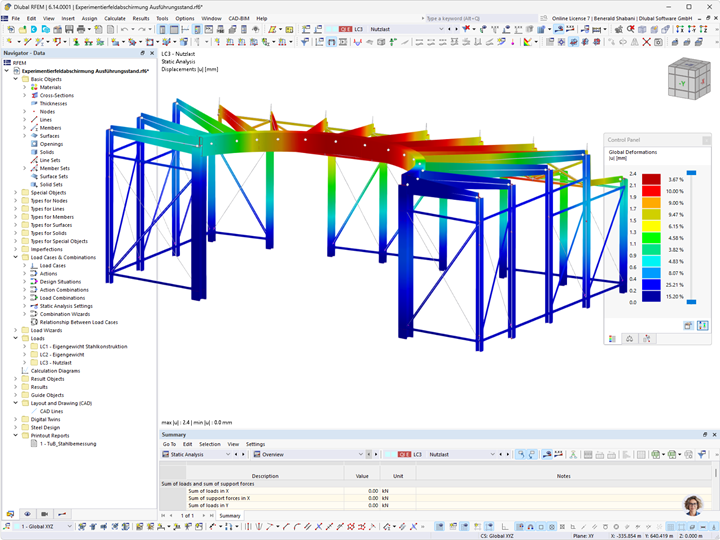

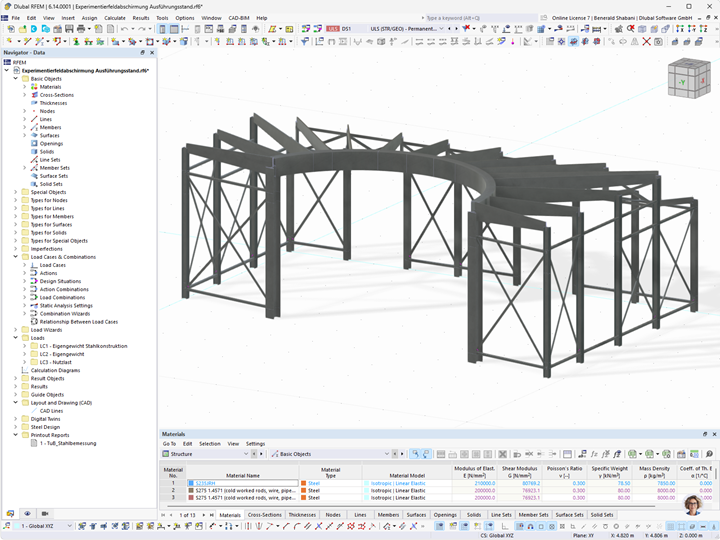

El cliente de Dlubal TuB Tragwerk GmbH fue responsable del diseño estructural del recinto de protección radiológica. Para el modelado 3D, cálculo y dimensionamiento de acero, los ingenieros de TuB utilizaron RFEM.

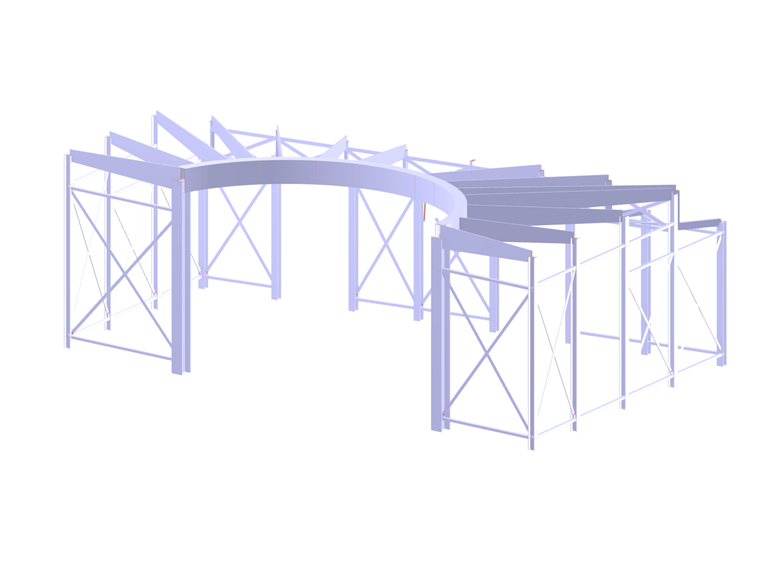

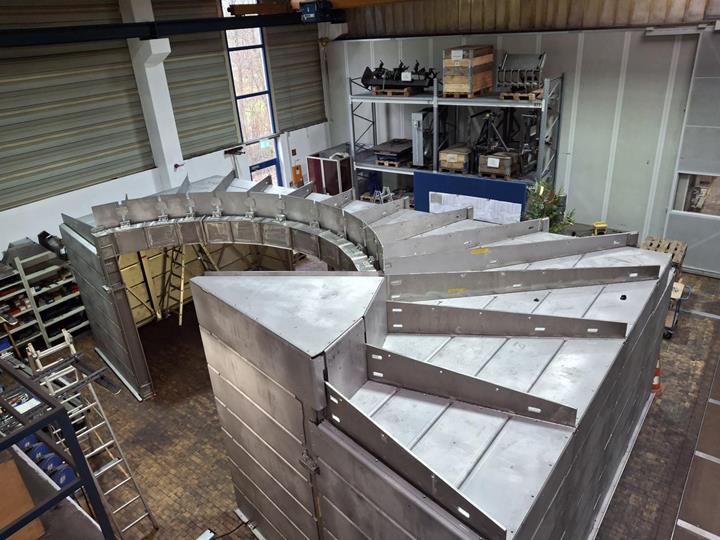

El recinto cubre sin apoyos un trazado en planta trapezoidal con dimensiones de aproximadamente 10 m × 6,5 m. En el lado diagonal, la estructura del techo presenta un recorte semicircular para poder introducir material en el recinto experimental. A lo largo de este borde del techo se dispone una viga en forma de anillo apoyada sobre dos pilares. Desde esta viga anular parten vigas de techo dispuestas radialmente con una altura de sección decreciente hacia el exterior. Cada viga de techo está apoyada en el plano de los muros sobre un pilar articulado.
A lo largo del muro adyacente de la nave se encuentra una bandeja portacables. En este punto, la estructura del techo se ejecuta con un desnivel de altura. La viga en forma de anillo está concebida como una sección cajón hueca. Las cargas del techo se transmiten a ambos pilares mediante flexión y torsión. Las vigas de techo conectadas rígidamente a flexión garantizan la estabilización de la viga en forma de anillo. En los extremos de esa viga, los pilares que transmiten las cargas también están unidos rígidamente a flexión, lo que minimiza las deformaciones del techo. El arriostramiento de la estructura se realiza mediante diagonales dispuestas entre los pilares en el plano de las paredes exteriores.

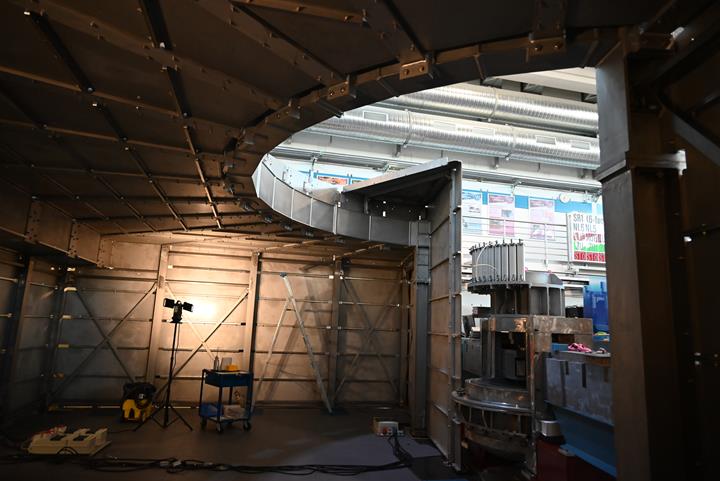

Dado que el montaje experimental requiere materiales no magnéticos, todos los elementos de acero se fabricaron en acero inoxidable 1.4571 de la calidad S275. Para garantizar la protección radiológica, la estructura recibió un revestimiento de placas de plomo de 50 – 70 mm de espesor. Estas se montaron sobre placas de acero inoxidable de 10 mm de espesor, las cuales están fijadas a la subestructura en la zona de muros y techo.
| Lugar | Universidad Técnica de Múnich |
| Cliente | Fuente de neutrones de investigación Heinz Maier-Leibnitz (FRM II) Universidad Técnica de Múnich www.frm2.tum.de |
| Ejecución de estructuras de acero | Peter Feckl Maschinenbau GmbH |
| Diseño estructural | TuB Tragwerk GmbH |
