Конструкция

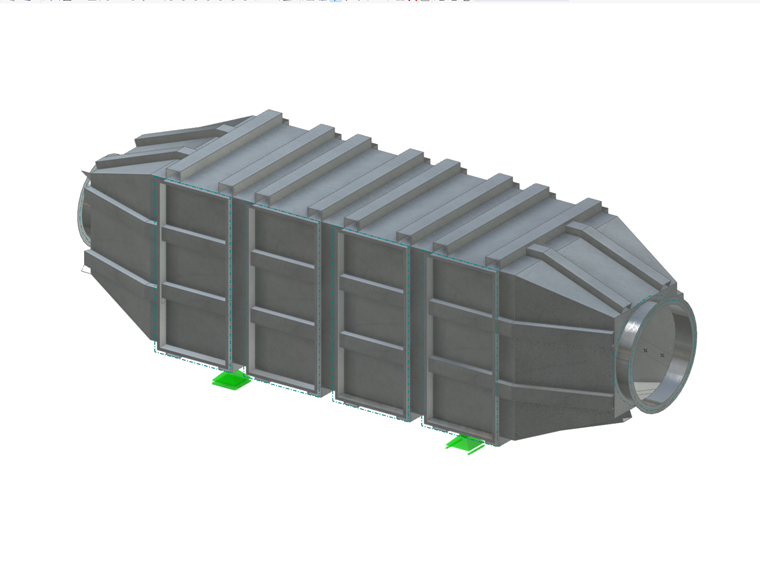

Газовый резервуар имеет размеры B x T x H = 1,58 x 1,58 x 6,00 м и состоит из листового металла толщиной 5 мм и гнутых листовых профилей из материала 16Mo3 (1.5415). Он имеет присоединительный фланец DN 700 на входе и присоединительный фланец DN 900 на выходе. Оба присоединительных фланца не нагружены.
Внутри резервуара расположены четыре уровня для внутренних компонентов. На каждом уровне установлены каталитические модули (ок. 400 кг/уровень). Доступ к уровням возможен с одной стороны через проём размером примерно 0,70 x 1,58 м, закрытый крышкой. Газовый резервуар свободно опирается на четырёх стойках.
Поскольку расчётная температура должна быть повышена с 380 °C до 514 °C, элемент был повторно оценён.

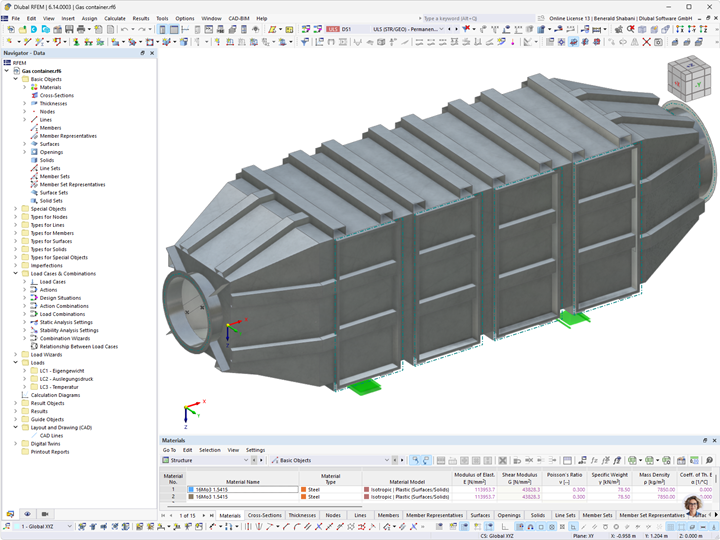

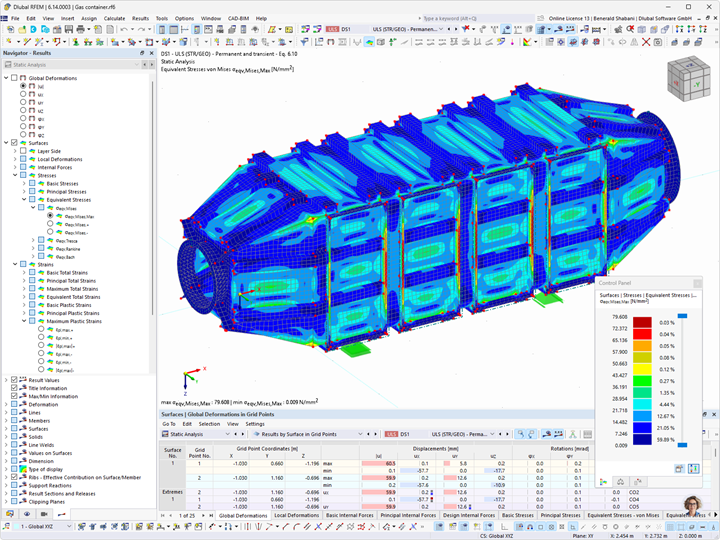

Расчёт в RFEM Помимо собственного веса и температуры, было принято внутреннее давление в резервуаре 110 мбар. Инженеры Arcus Engineering Solutions выполнили анализ устойчивости, напряжений и деформаций. При расчёте по теории II порядка они учли нелинейное поведение материала.
Результат расчёта по Eurocode 3 показал, что газовый резервуар из нержавеющей стали выдерживает более высокие температуры.
| Место | Германия |
| Проектирование конструкций | Arcus Engineering Solutions |
