La estructura

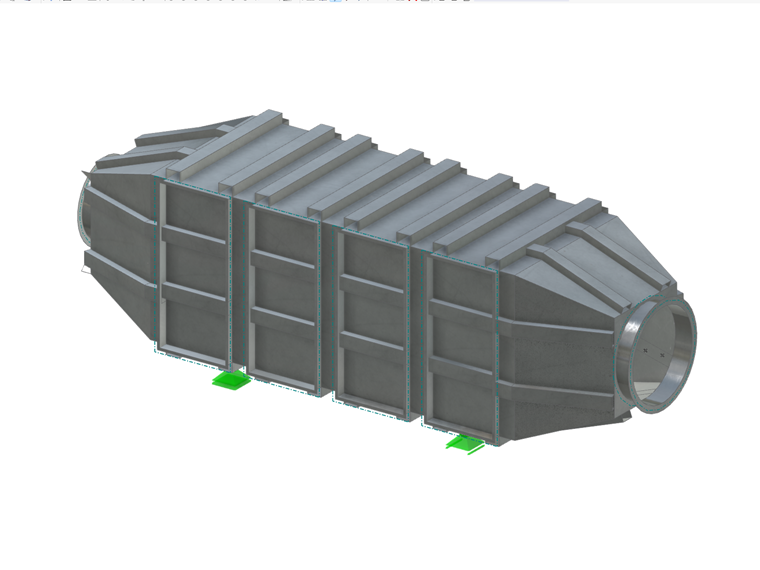

El depósito de gas tiene unas dimensiones de 1,58 metros de ancho y largo con 6,00 metros de altura, y está fabricado con chapa de 5 mm de espesor y perfiles de chapa plegada del material 16Mo3 (1.5415). Dispone de una brida de conexión DN 700 en la entrada y una brida de conexión DN 900 en la salida. Ambas bridas de conexión están libres de cargas.
En el interior del gasómetro se encuentran cuatro niveles para componentes internos. En cada nivel están instalados módulos catalizadores (aprox. 400 kg/nivel). Los niveles son accesibles desde un lado a través de una abertura de aproximadamente 0,70 x 1,58 m, cerrada con una tapa. El recipiente de gas se apoya de forma exenta sobre cuatro soportes.
Dado que la temperatura de diseño debe aumentarse de 380°C a 514°C, se tuvo que rediseñar el componente estructural.

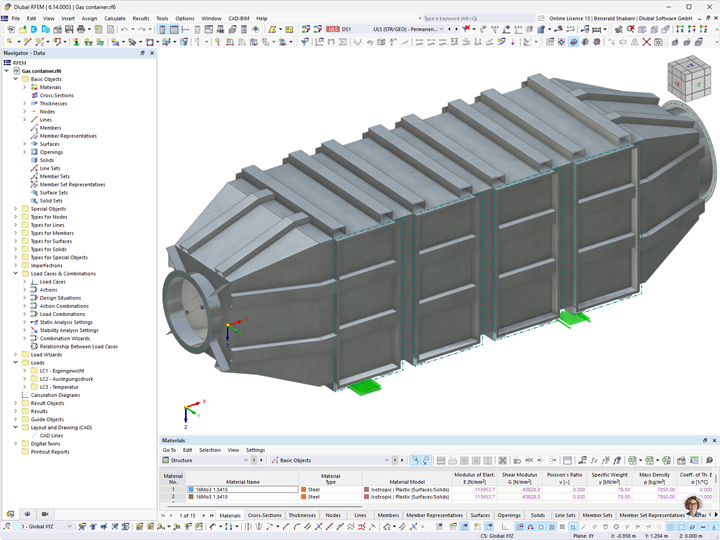

Cálculo en RFEM

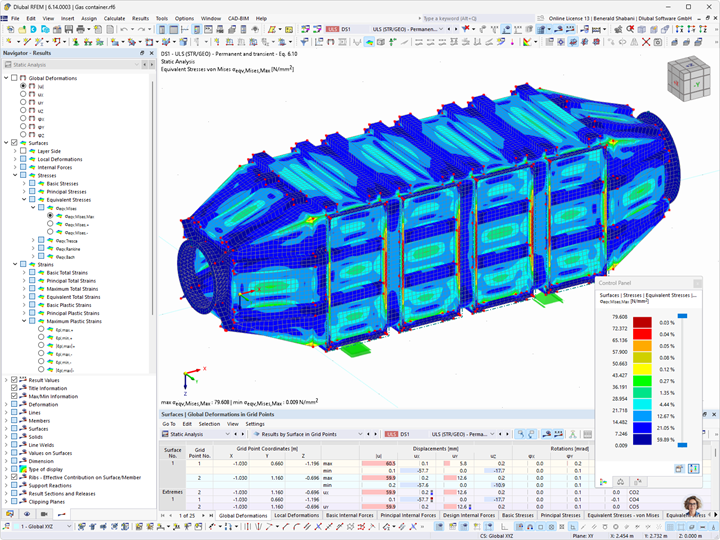

Además del peso propio y la temperatura, se consideró una presión interna del recipiente de 110 mbar. Los ingenieros de Arcus Engineering Solutions realizaron análisis de estabilidad, tensiones y deformaciones. En el cálculo según la teoría de segundo orden, tuvieron en cuenta un comportamiento no lineal del material.
El resultado del dimensionamiento según el Eurocódigo 3 fue que el depósito de gas de acero inoxidable pudiera soportar unas temperaturas más elevadas.
| Lugar | Alemania |
| Diseño estructural | Arcus Engineering Solutions |
