Konstrukcja

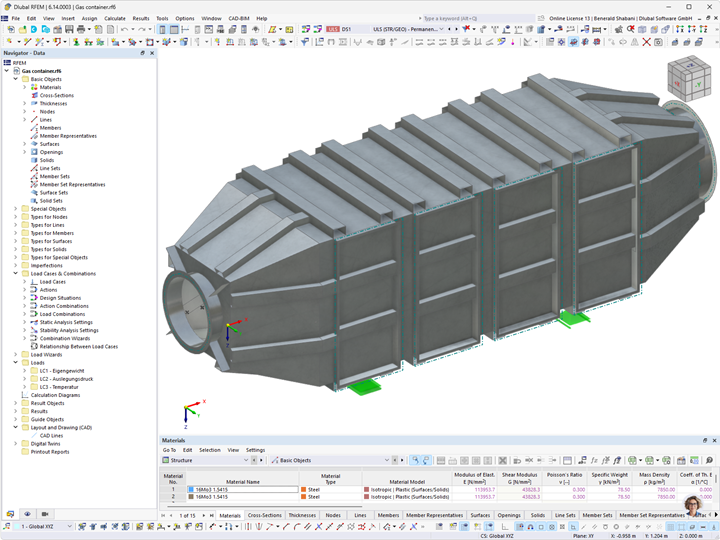

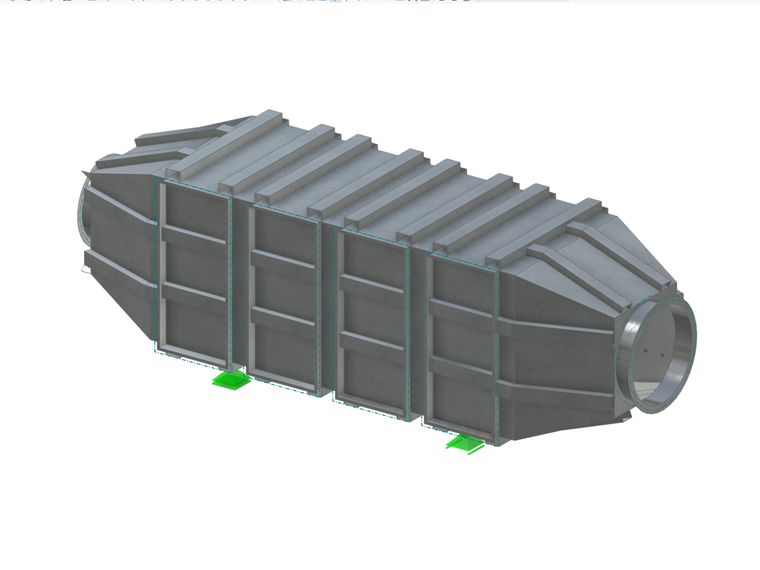

Zbiornik gazu ma wymiary B x T x H = 1,58 x 1,58 x 6,00 m i składa się z blachy o grubości 5 mm oraz giętych profili blaszanych wykonanych ze stali 16Mo3 (1.5415). Posiada kołnierz przyłączeniowy DN 700 na wlocie oraz kołnierz przyłączeniowy DN 900 na wylocie. Oba kołnierze przyłączeniowe są bez obciążenia.
Wewnątrz zbiornika znajdują się cztery poziomy dla komponentów wewnętrznych. Na każdym poziomie zainstalowane są moduły katalizatora (ok. 400 kg/poziom). Poziomy są dostępne z jednej strony przez otwór o wymiarach ok. 0,70 x 1,58 m, zamykany pokrywą. Zbiornik gazu jest podparty przez cztery słupy.
Ponieważ temperatura projektowa ma zostać zwiększona z 380 °C do 514 °C, element został ponownie oceniony.
Obliczenia w RFEM

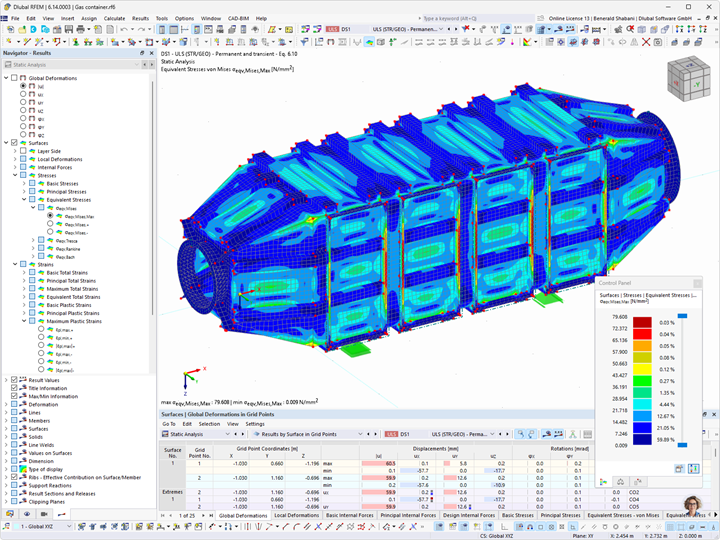

Oprócz ciężaru własnego i temperatury uwzględniono ciśnienie wewnętrzne zbiornika 110 mbar. Inżynierowie z Arcus Engineering Solutions przeprowadzili analizy stateczności, naprężeń i odkształceń. W obliczeniach według teorii II rzędu uwzględnili nieliniowe zachowanie materiału.
Wynik wymiarowania według Eurokodu 3 był taki, że zbiornik gazu ze stali nierdzewnej wytrzymuje wyższe temperatury.
| Miejsce | Niemcy |
| Projektowanie konstrukcji | Arcus Engineering Solutions |
