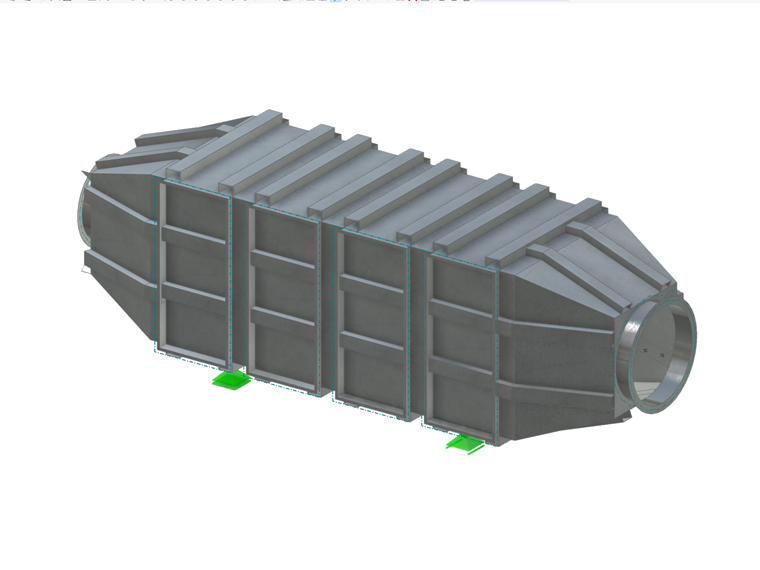

Costruzione Il serbatoio del gas ha le dimensioni B x T x H = 1,58 x 1,58 x 6,00 m ed è costituito da lamiera spessa 5 mm e profili di lamiera piegata realizzati nel materiale 16Mo3 (1.5415). Dispone di una flangia di collegamento DN 700 all’ingresso e di una flangia di collegamento DN 900 all’uscita. Entrambe le flange di collegamento sono prive di carico.
All’interno del serbatoio si trovano quattro livelli per componenti interni. Su ogni livello sono installati moduli catalizzatori (ca. 400 kg/livello). I livelli sono accessibili da un lato attraverso un’apertura di ca. 0,70 x 1,58 m chiusa da un coperchio. Il serbatoio del gas è appoggiato in modo autoportante su quattro supporti.
Poiché la temperatura di progetto da 380 °C deve essere aumentata a 514 °C, il componente è stato ricalcolato.

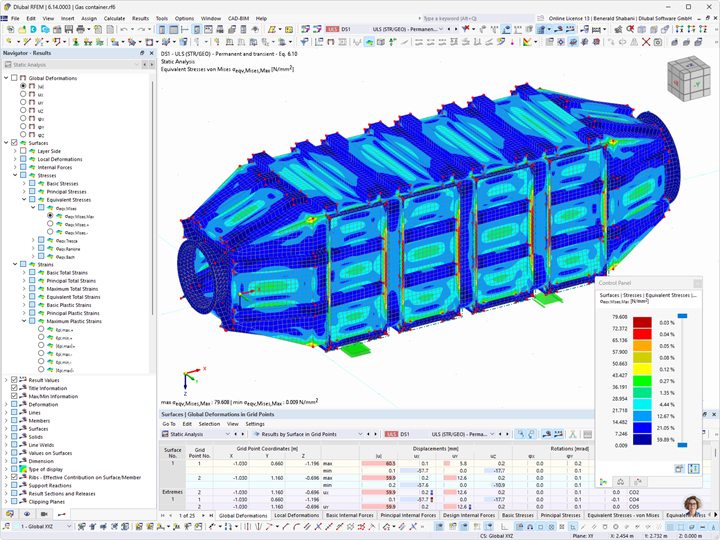

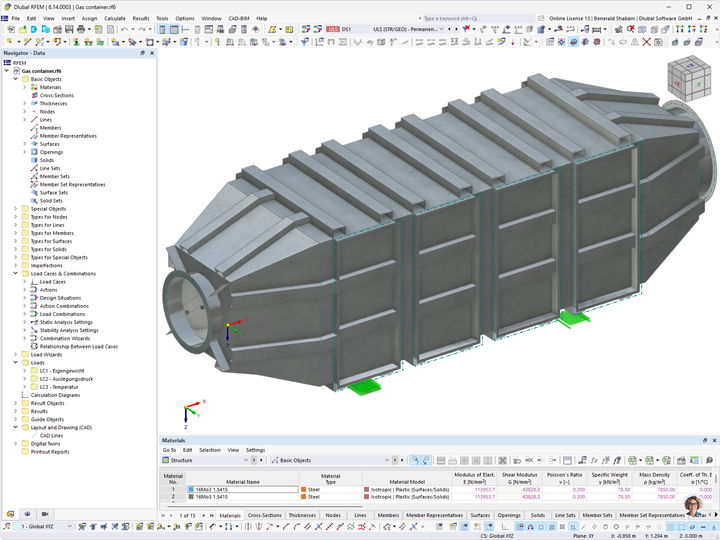

Calcolo in RFEM Oltre al peso proprio e alla temperatura, è stata considerata una pressione interna del serbatoio di 110 mbar. Gli ingegneri di Arcus Engineering Solutions hanno eseguito analisi di stabilità, tensione e deformazione. Nel calcolo secondo la teoria del II ordine hanno tenuto conto di un comportamento non lineare del materiale.
Il risultato della progettazione secondo l’Eurocodice 3 è stato che il serbatoio del gas in acciaio inox resiste alle तापperaturе più elevate.
| Posizione | Germania |
| Progettazione strutturale | Arcus Engineering Solutions |
