Estrutura

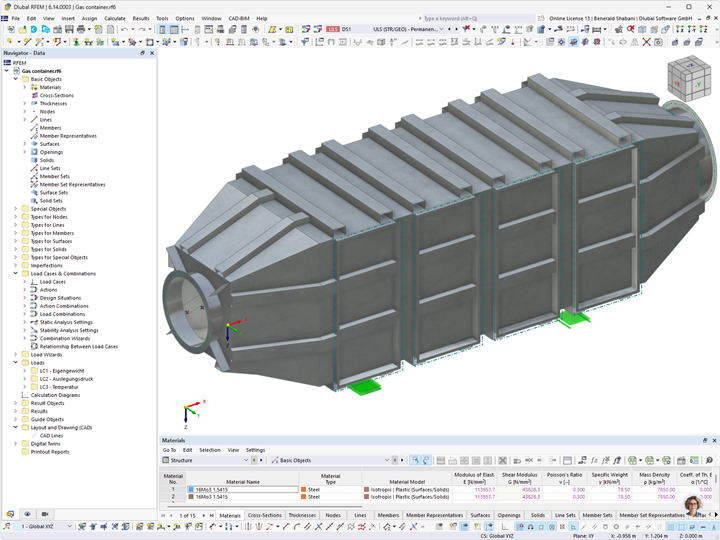

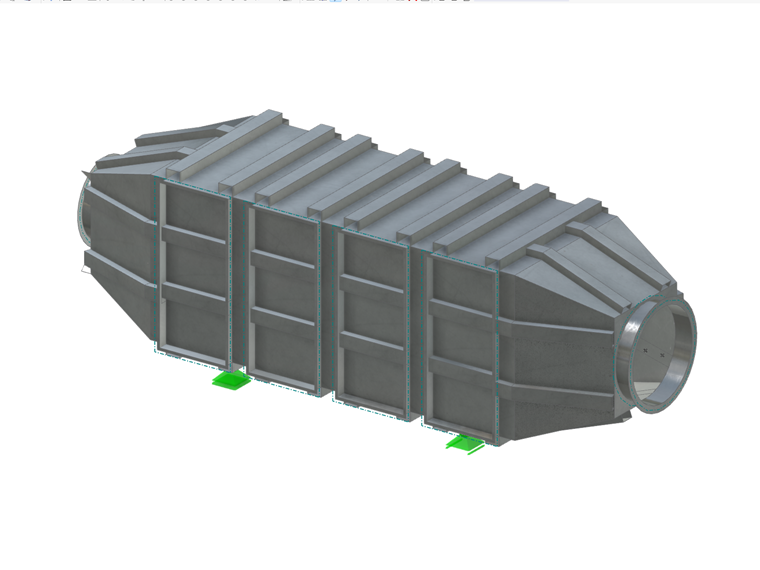

O reservatório de gás tem as dimensões L x P x A = 1,58 x 1,58 x 6,00 m e é constituído por chapa de 5 mm de espessura e perfis de chapa dobrados do material 16Mo3 (1.5415). Possui um banzo de ligação DN 700 na entrada e um banzo de ligação DN 900 na saída. Ambos os banzos de ligação estão isentos de carga.
No interior do reservatório existem quatro níveis destinados a componentes internos. Em cada nível estão instalados módulos catalisadores (aproximadamente 400 kg/nível). O acesso aos níveis é feito por um lado, através de uma abertura com aproximadamente 0,70 x 1,58 m, fechada por uma tampa. O reservatório de gás está suspenso em quatro pilares.
Uma vez que a temperatura de dimensionamento deve ser aumentada de 380 °C para 514 °C, o componente foi reavaliado.
Cálculo no RFEM

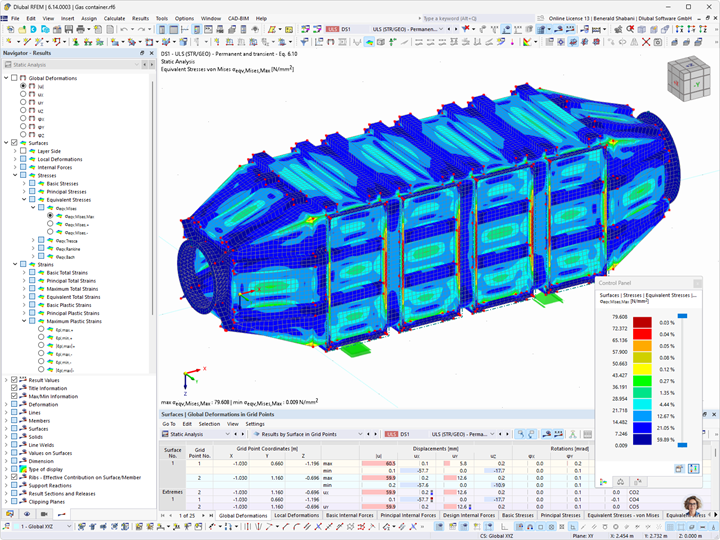

Para além do peso próprio e da temperatura, foi considerada uma pressão interna do reservatório de 110 mbar. Os engenheiros da Arcus Engineering Solutions realizaram análises de estabilidade, tensão e deformação. No cálculo segundo a análise de segunda ordem, tiveram em conta um comportamento não linear do material.
O resultado do cálculo de acordo com o Eurocódigo 3 foi que o reservatório de gás em aço inoxidável resiste às temperaturas mais elevadas.
| Local | Alemanha |
| Planeamento estrutural | Arcus Engineering Solutions |
