Construction

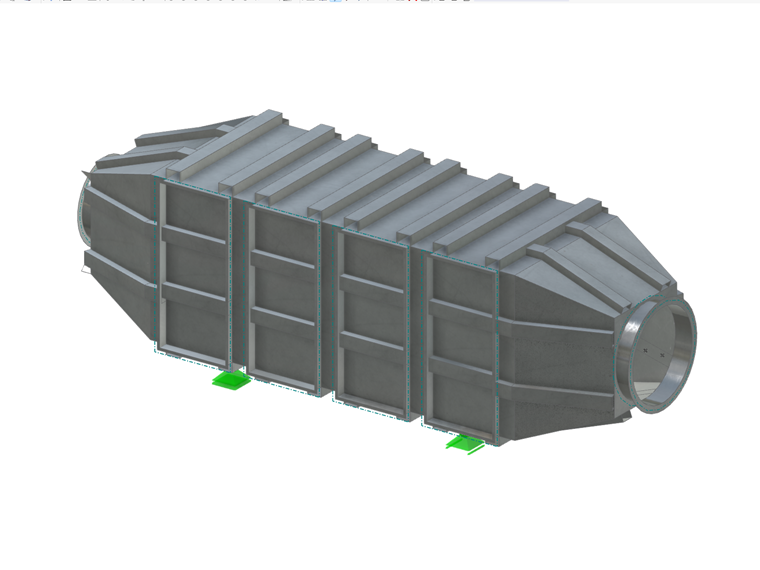

Le réservoir de gaz a pour dimensions L x P x H = 1,58 x 1,58 x 6,00 m. Il est constitué de tôle de 5 mm d’épaisseur ainsi que de profilés en tôle pliée en acier 16Mo3 (1.5415). Il dispose d’une semelle de connexion DN 700 à l’entrée et d’une semelle de connexion DN 900 à la sortie. Ces deux semelles sont non sollicitées.
À l’intérieur du réservoir, quatre niveaux sont prévus pour les composants internes. Des modules catalyseurs (env. 400 kg/niveau) sont installés sur chaque niveau. Les niveaux sont accessibles d’un côté par une ouverture d’environ 0,70 x 1,58 m, fermée par un couvercle. Le réservoir de gaz est autoportant sur quatre appuis.
Comme la température nominale doit être portée de 380°C à 514°C, le composant a été réévalué.

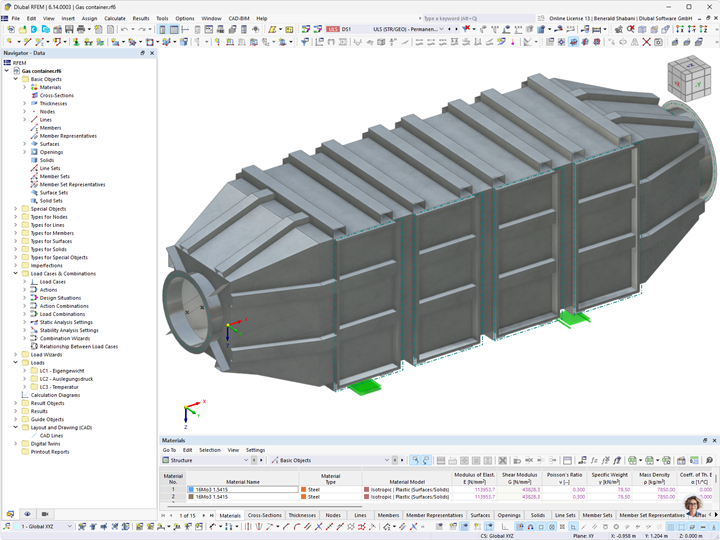

Calcul dans RFEM

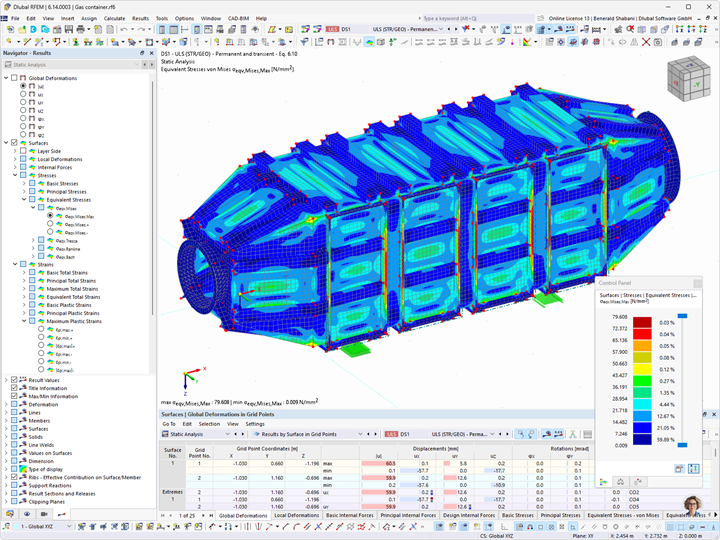

Outre le poids propre et la température, une pression interne du réservoir de 110 mbar a été prise en compte. Les ingénieurs d’Arcus Engineering Solutions ont réalisé des analyses de stabilité, de contraintes et de déformations. Lors d’analyses du second ordre, ils ont pris en compte un comportement matériau non linéaire.
Le résultat de la vérification selon l’Eurocode 3 a montré que le réservoir de gaz en acier inoxydable résiste à des températures très élevées.
| Localisation | Allemagne |
| Calcul de structure | Arcus Engineering Solutions |
