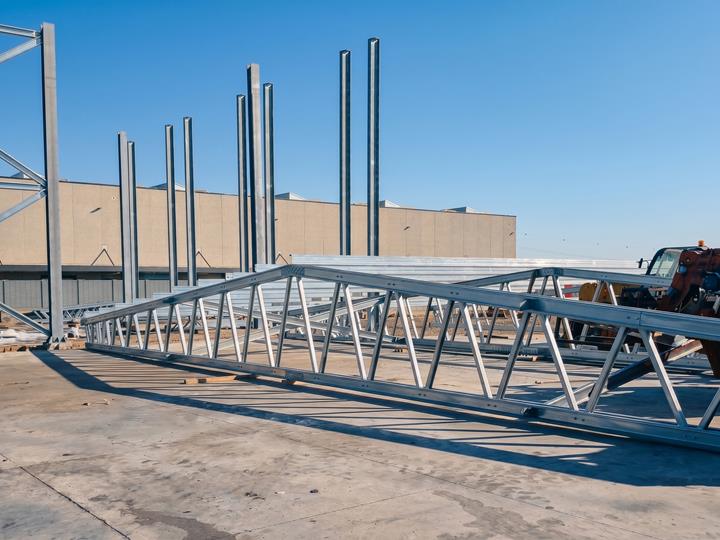

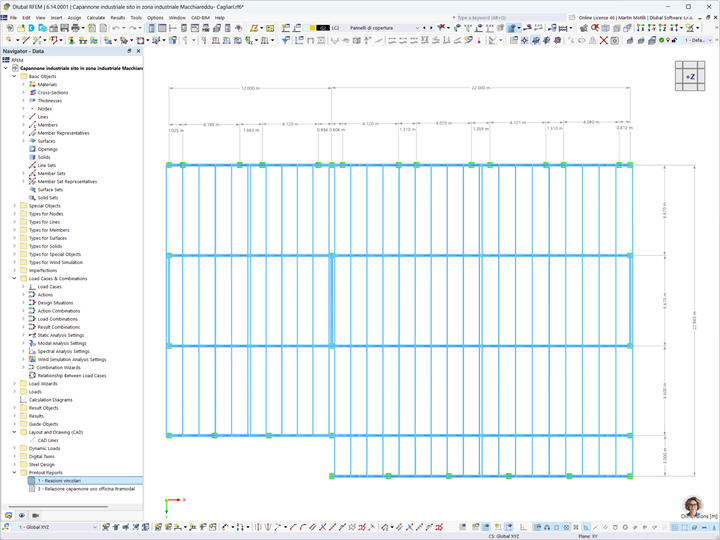

Основной несущий каркас состоит из четырех главных рам, каждая из которых образована тремя вертикальными колоннами, поддерживающими две двускатные решетчатые балки с пролетами 22 м (72.2 ft) и 12 м (39.4 ft). В этой конфигурации центральная общая колонна воспринимает нагрузку от обеих частей кровли. Пятая рама, состоящая из двух колонн и одной кровельной балки пролётом 22 м (72.2 ft), завершает основную конструкцию. Шаги рам варьируются от 3.0 м до 6.67 м (9.8 ft до 21.9 ft).

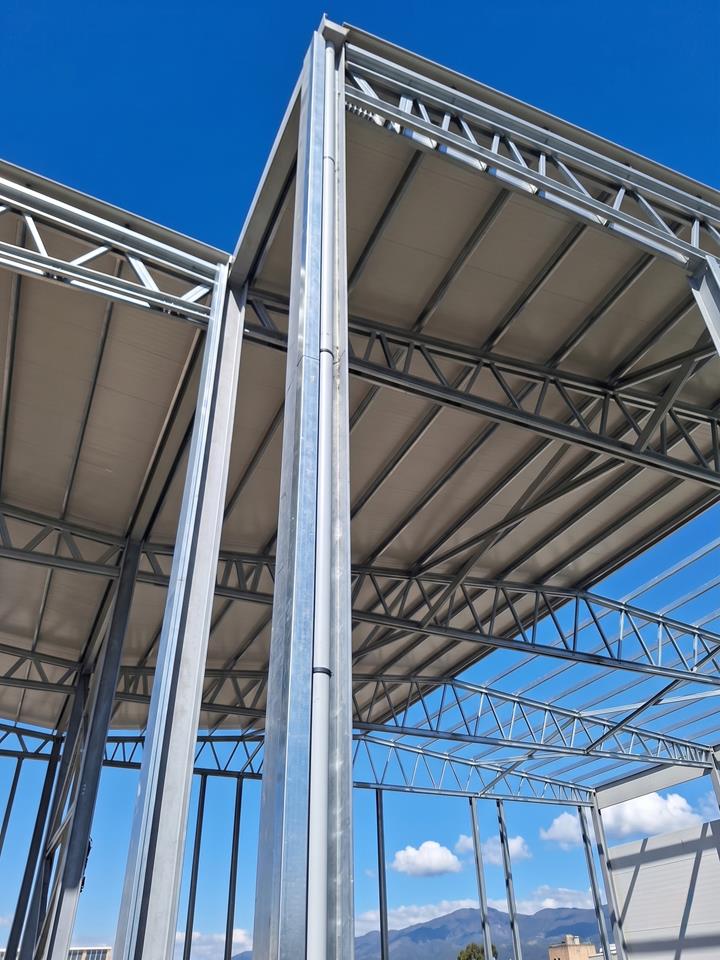

Высота конька склада составляет 10.2 m (33.5 ft), а высота карниза — 8.9 m (29.2 ft), при уклоне кровли 6°. Между центральными колоннами система двойных X-образных связей обеспечивает пространственную устойчивость, дополняемую отдельной схемой связей по кровле. Торцевые фронтоны оснащены вертикальными стойками для крепления стеновых ограждающих панелей, а второстепенные стальные элементы состоят из кровельных прогонов.
Кровля выполнена из утепленных сэндвич-панелей "Roof" с сердечником из минеральной ваты, включающих слой теплоизоляции толщиной 50 mm (2 in) и профилированный лист толщиной 40 mm (1.6 in). Периметральные стеновые ограждения облицованы утепленными сэндвич-панелями "Wall" с сердечником из минеральной ваты толщиной 100 mm (3.9 in).
Статический расчет и проектирование

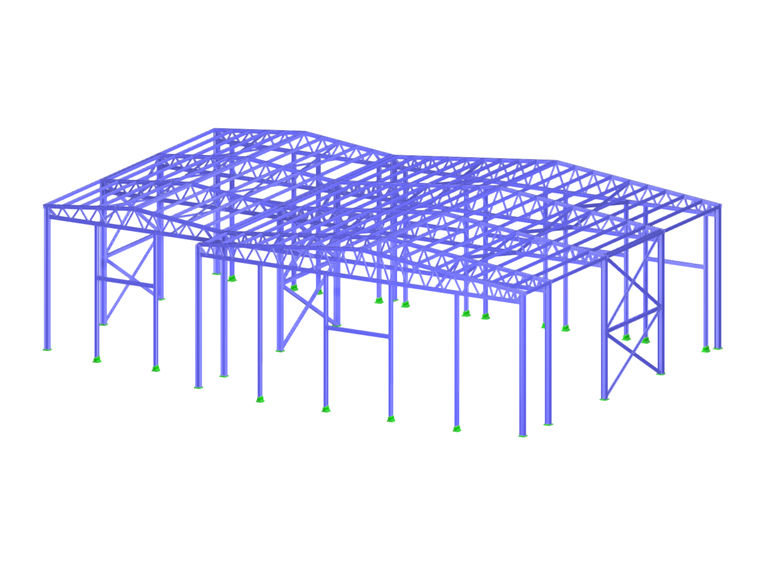

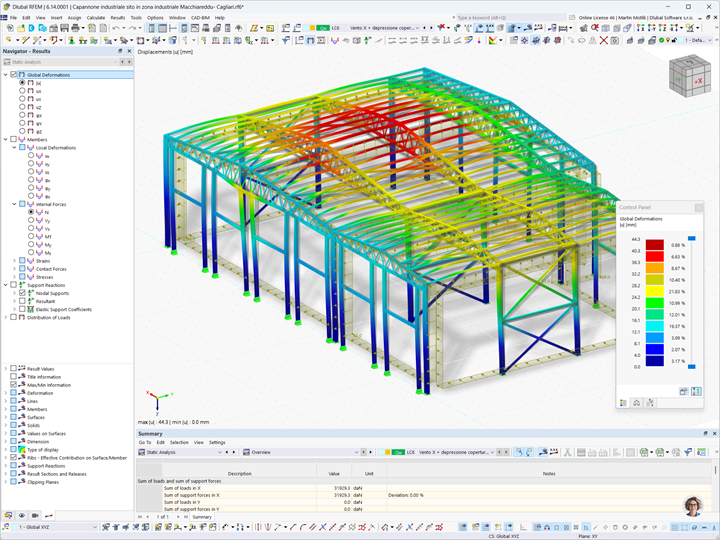

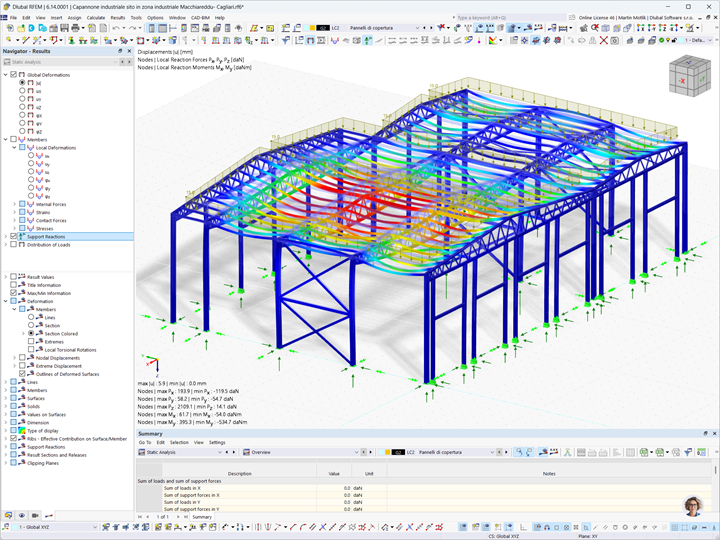

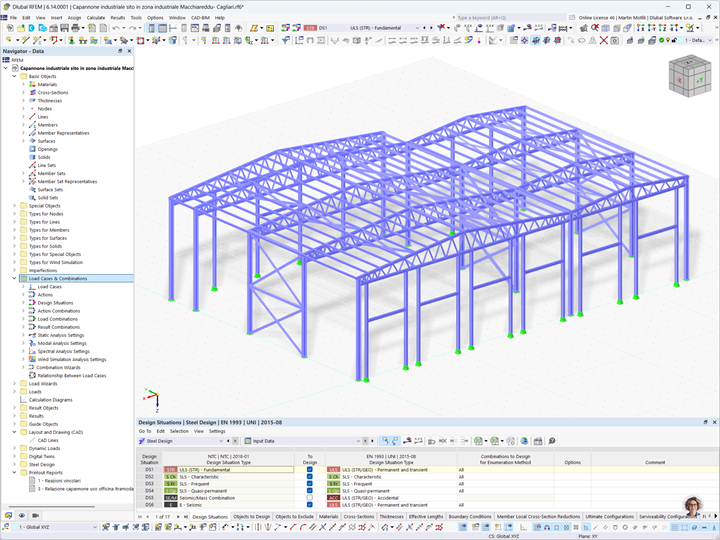

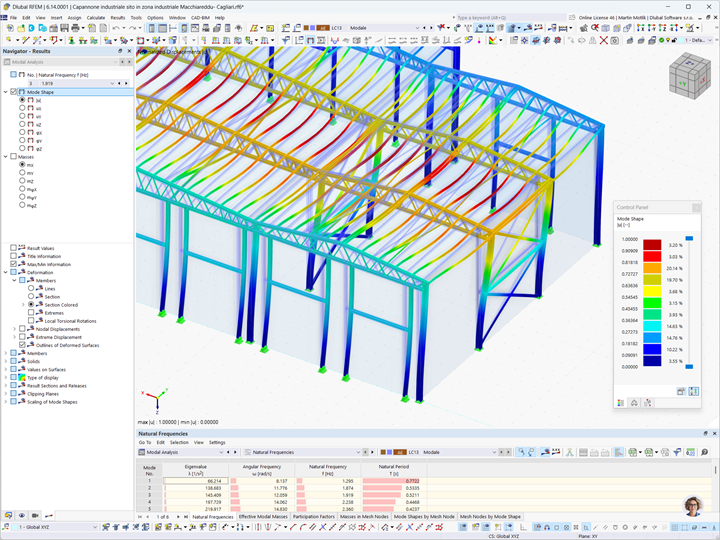

Конструкция была смоделирована и проанализирована с помощью RFEM 6, программного обеспечения Dlubal для конечно-элементного расчета пространственных конструкций. Ветровые нагрузки на ограждающие конструкции здания были определены с использованием RWIND 3.
| Место | Loc. Маккиаредду – Ассемини (CA) Италия |
| Расчет и проектирование конструкций | Profilsider SpA www.profilsider.it |
