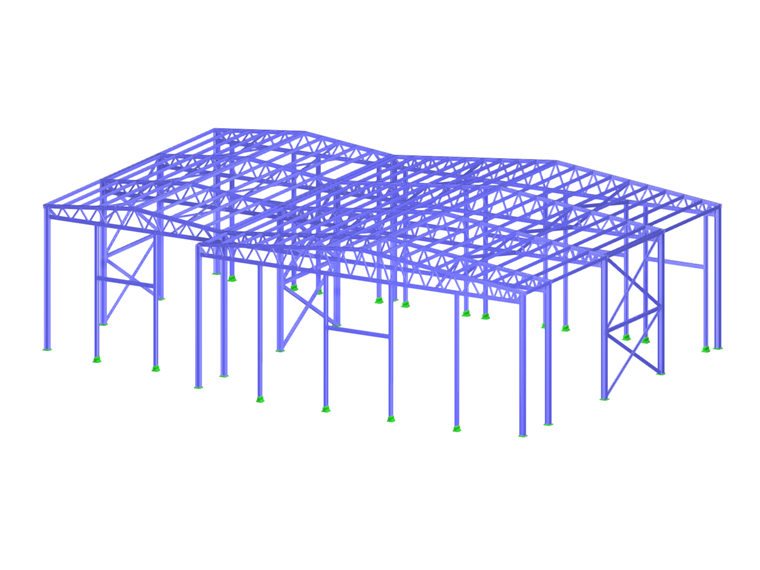

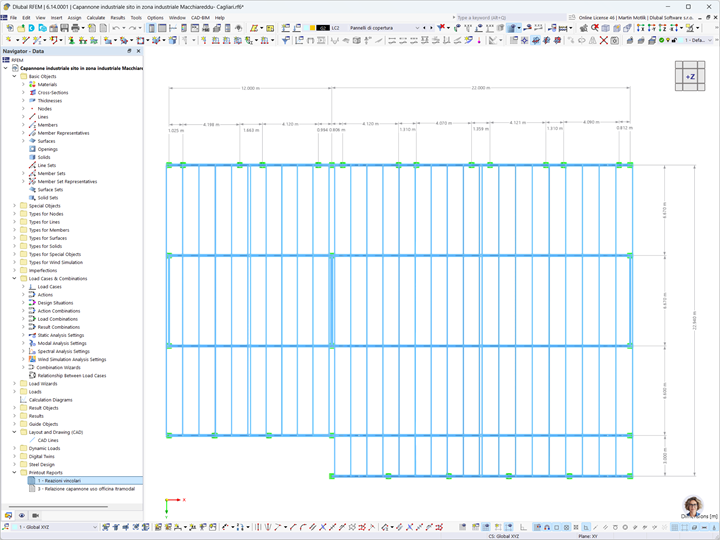

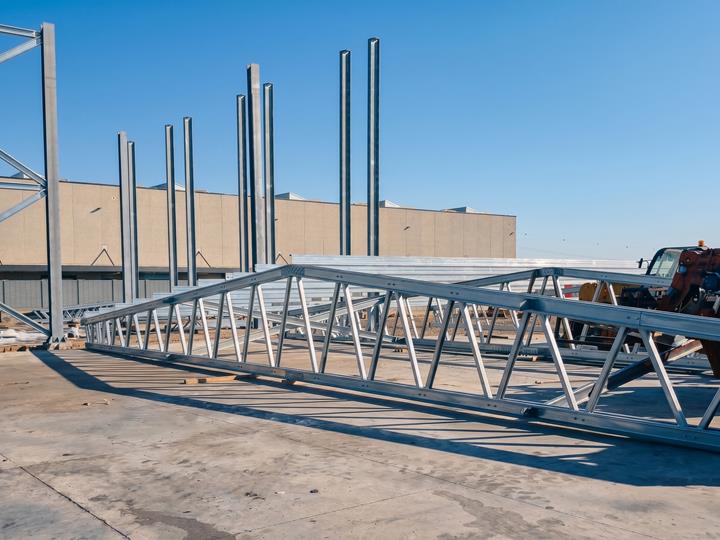

Hlavní nosná konstrukce se skládá ze čtyř základních rámů, z nichž každý tvoří tři svislé sloupy a dva šikmé příhradové nosníky s rozpětím 22 m a 12 m. Při tomto uspořádání podpírá obě části střechy společný středový sloup. Hlavní konstrukci pak doplňuje pátý rám, který se skládá ze dvou sloupů a jednoho střešního nosníku o rozpětí 22 m. Osová vzdálenost mezi rámy se pohybuje od 3,0 m do 6,67 m.

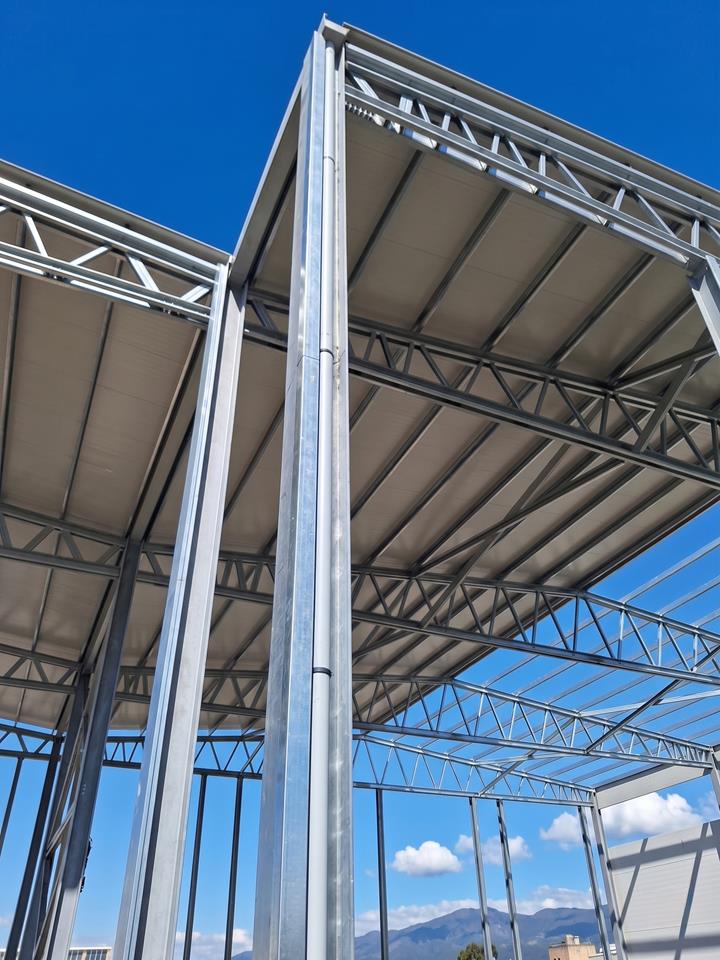

Výška hřebene střechy skladu činí 10,2 m, zatímco výška okapu je 8,9 m a střecha má sklon 6°. Mezi středovými sloupy zajišťuje boční stabilitu systém dvojitých ztužení tvaru X, doplněný o speciálně uspořádané střešní ztužení. Konce štítů jsou osazeny svislými sloupky, které podpírají výplňové panelové stěny, zatímco sekundární ocelová konstrukce sestává ze střešních vaznic.
Střešní konstrukci tvoří izolované sendvičové panely „Roof“ s jádrem z minerální vlny, které se skládají z 50 mm izolační vrstvy a 40 mm vlnitého plechu. Obvodové výplňové stěny jsou obloženy izolovanými sendvičovými panely „Wall“ s jádrem z minerální vlny o tloušťce 100 mm.
Statická analýza a návrh

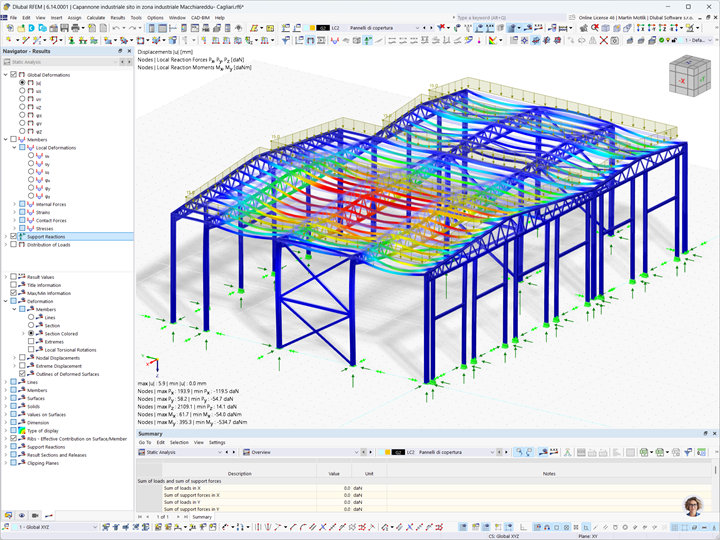

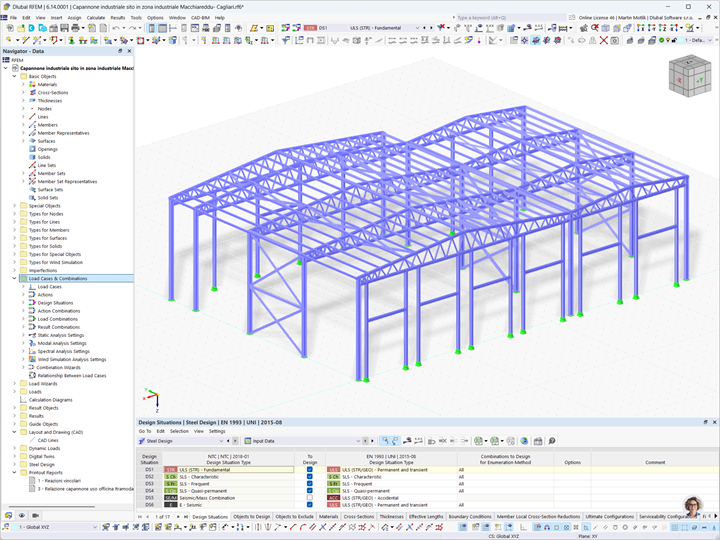

Konstrukce byla modelována a analyzována v programu RFEM 6 pro 3D statické výpočty od společnosti Dlubal. Zatížení větrem působící na obálku budovy byla stanovena v programu RWIND 3.
| Místo | Macchiareddu – Assemini (CA) Itálie |
| Statická analýza a návrh | Profilsider SpA www.profilsider.it |
