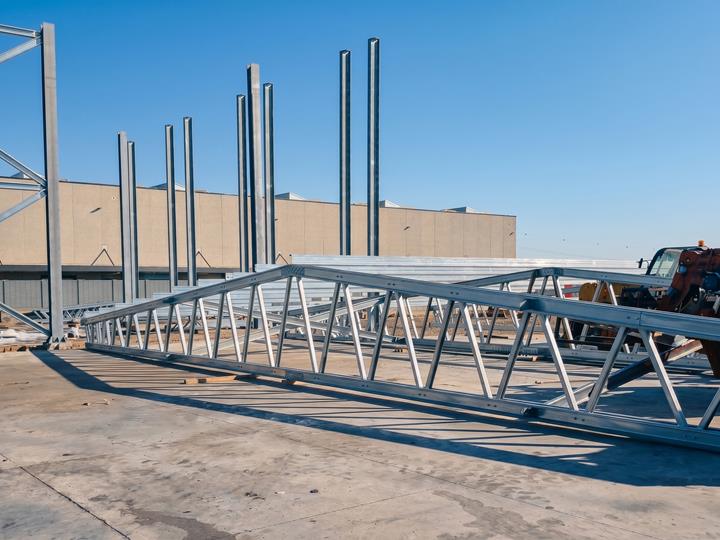

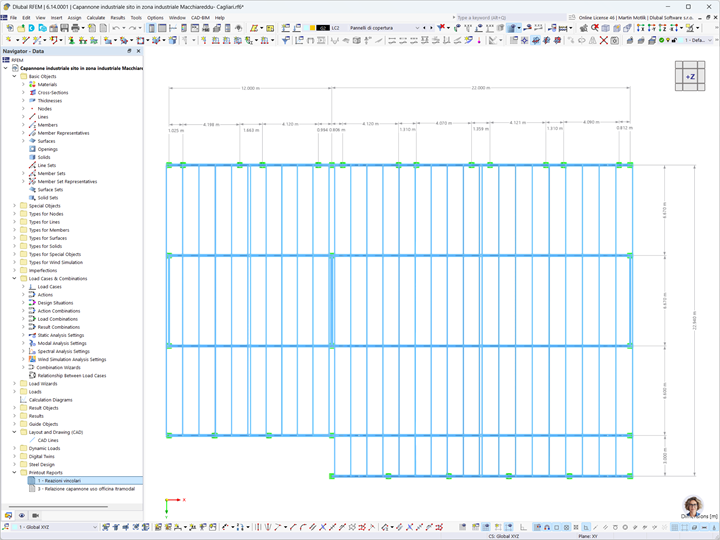

Główna konstrukcja szkieletowa obejmuje cztery główne ramy, z których każda składa się z trzech pionowych słupów podtrzymujących dwie skośne belki kratowe o rozpiętościach 22 m (72,2 ft) i 12 m (39,4 ft). W tym układzie centralny wspólny słup podtrzymuje obie połacie dachu. Piąta rama, składająca się z dwóch słupów i jednego dźwigara dachowego o rozpiętości 22 m (72,2 ft), dopełnia główną konstrukcję. Rozstaw osiowy między ramami wynosi od 3,0 m do 6,67 m (9,8 ft do 21,9 ft).

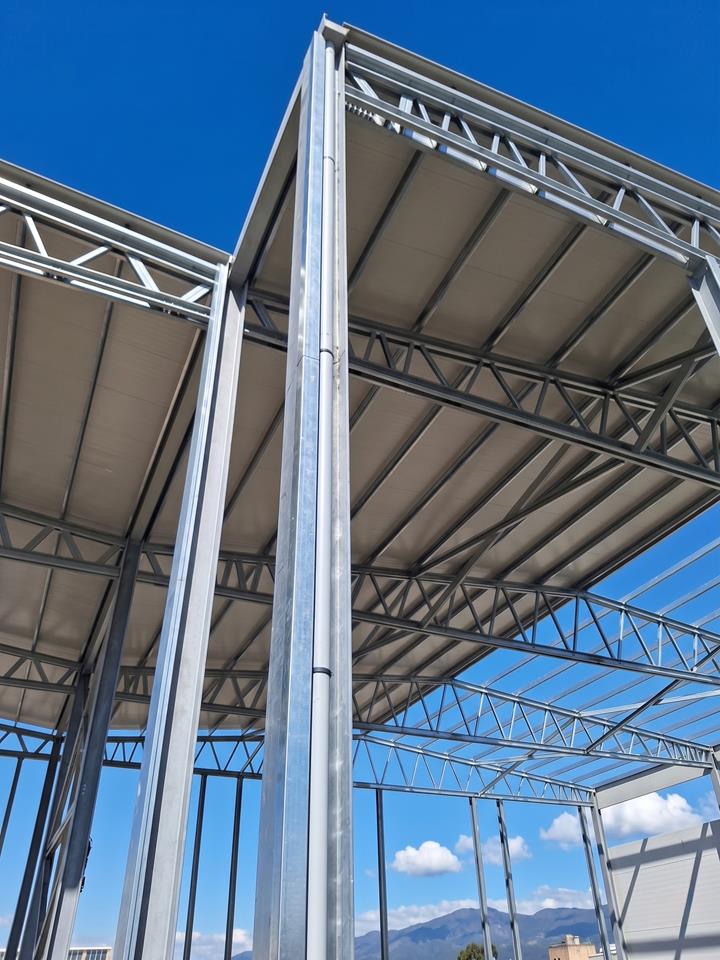

Wysokość kalenicy magazynu wynosi 10,2 m (33,5 ft), natomiast wysokość okapu 8,9 m (29,2 ft), przy nachyleniu dachu 6°. Pomiędzy centralnymi słupami zastosowano podwójny układ stężeń krzyżowych X, zapewniający stateczność boczną, uzupełniony o dedykowany układ stężeń dachowych. Ściany szczytowe są wyposażone w pionowe słupy do podparcia wypełniających paneli ściennych, natomiast płatwie dachowe stanowią stalową konstrukcję drugorzędną.
Pokrycie dachu składa się z izolowanych paneli warstwowych „Roof” z rdzeniem z wełny skalnej, obejmujących warstwę izolacji o grubości 50 mm (2 in) oraz profilowaną blachę o grubości 40 mm (1,6 in). Zewnętrzne ściany wypełniające są obłożone izolowanymi panelami warstwowymi „Wall” z rdzeniem z wełny skalnej o grubości 100 mm (3,9 in).
Analiza i projekt konstrukcji

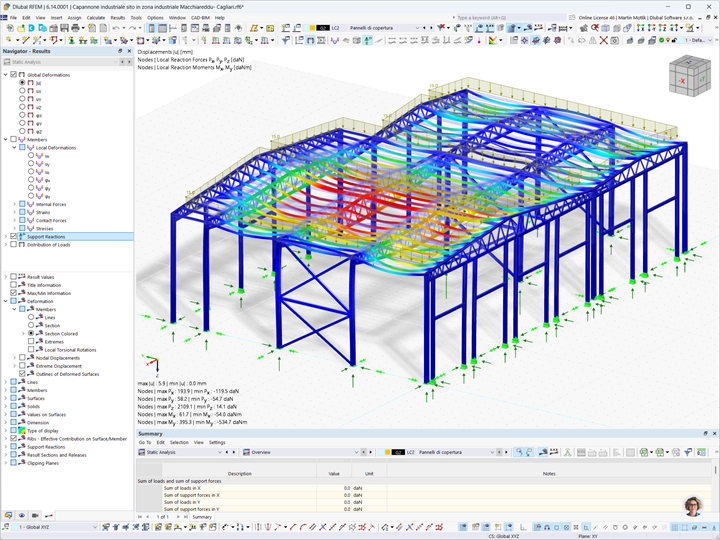

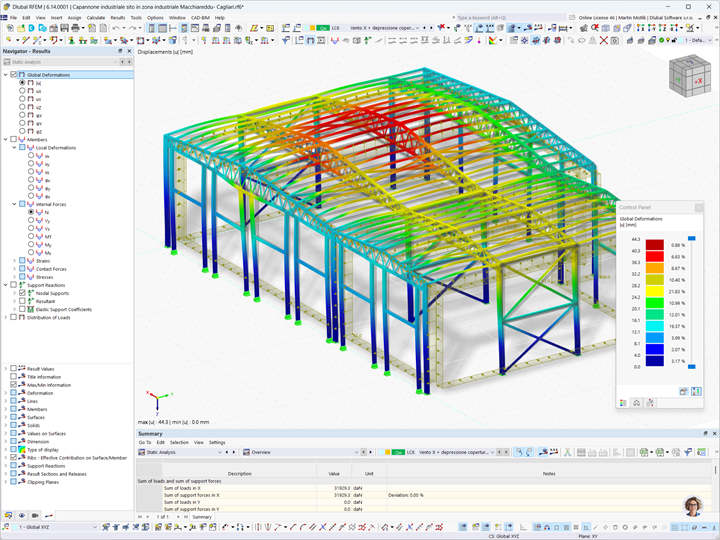

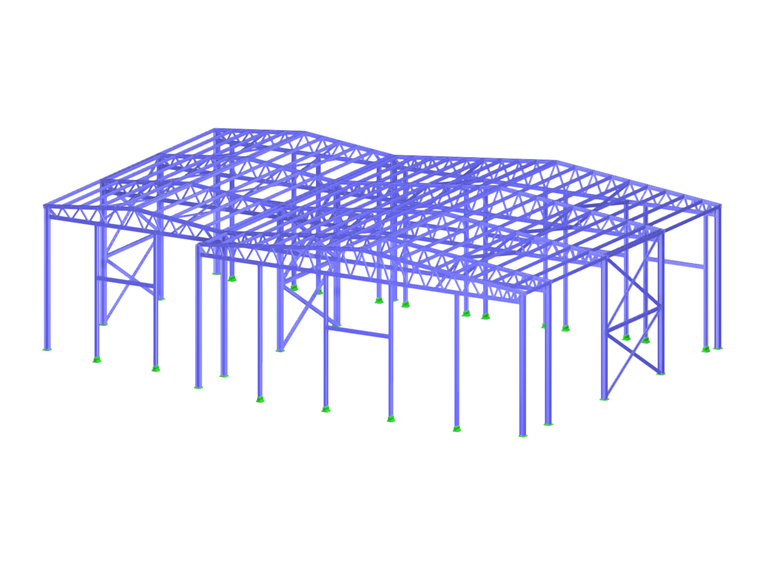

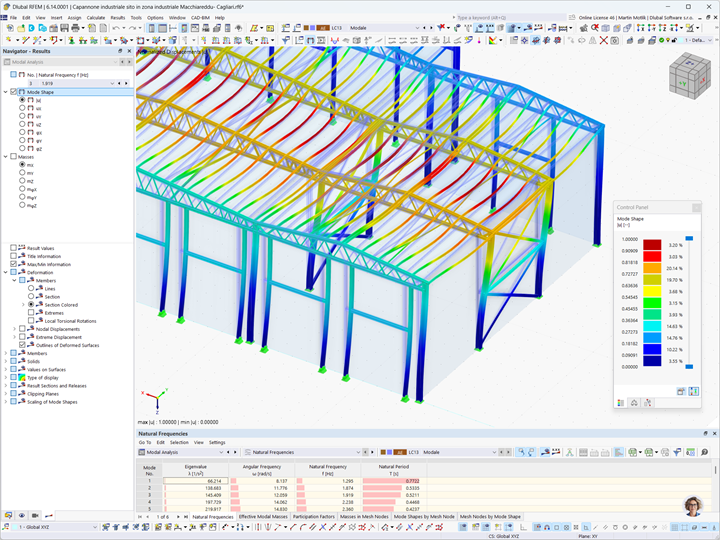

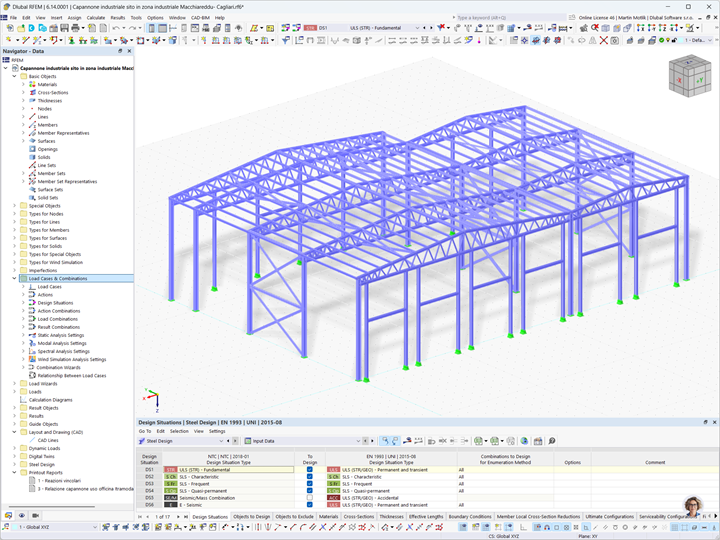

Konstrukcję zamodelowano i przeanalizowano w RFEM 6, programie Dlubal do metody elementów skończonych do trójwymiarowej analizy konstrukcji. Obciążenia wiatrem działające na obudowę budynku zdefiniowano za pomocą RWIND 3.
| Miejsce | Lok. Macchiareddu – Assemini (CA) Włochy |
| Analiza i projektowanie konstrukcji | Profilsider SpA www.profilsider.it |
