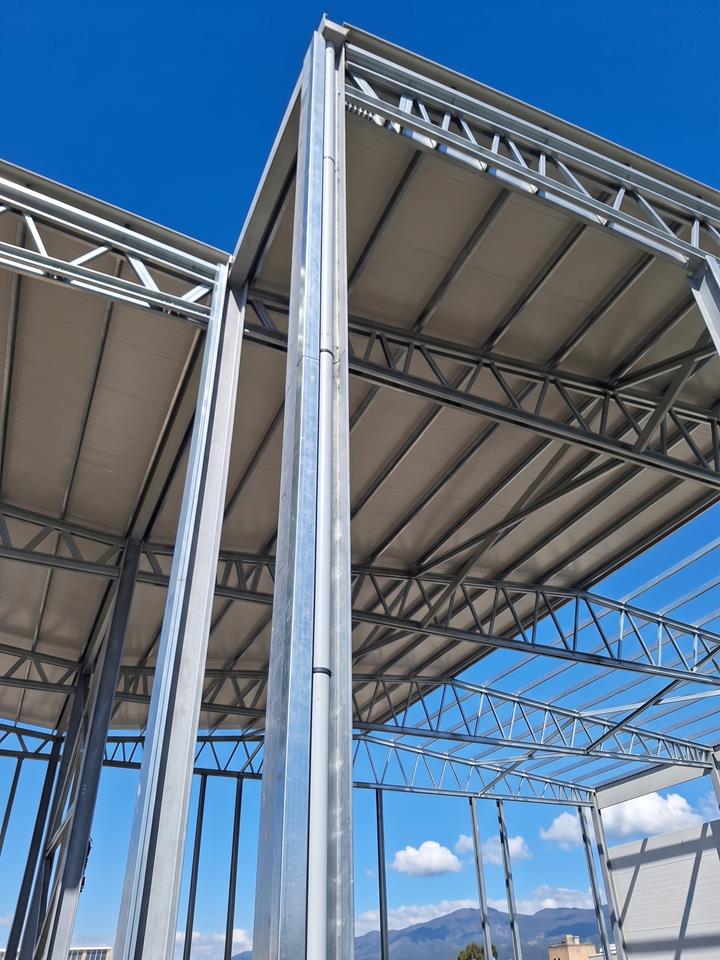

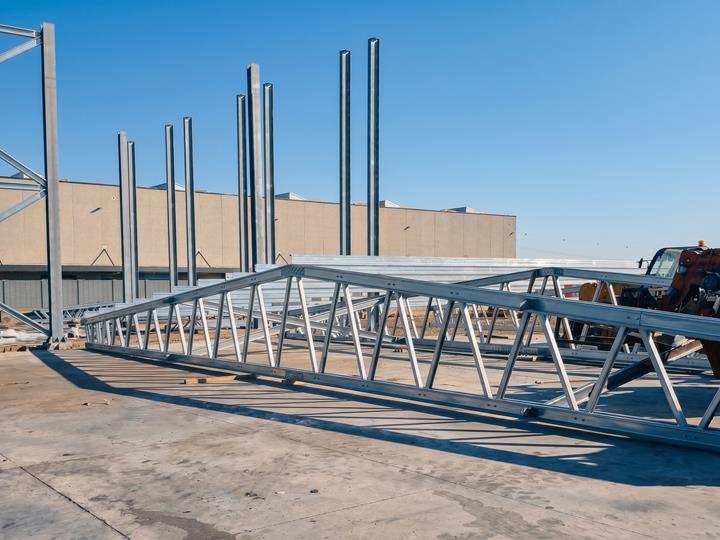

La struttura primaria s i compone di quattro telai costituiti da tre montanti verticali a sostegno di due travi reticolari a falde inclinate di luci di 22 m e 12 m. Il montante centrale sostiene entrambe le travi di copertura. Vi è poi un quinto telaio costituito da due montanti e una trave di copertura di luce di 22 m. L'interasse tra i telai è variabile da 6,67 m a 3 m.
L’altezza del capannone al colmo di copertura è di 10,2 m, mentre l’altezza a livello della gronda è di 8,9 m. L’angolo di inclinazione della falda di entrambe le travi di copertura è di 6°.
La struttura presenta una controventatura a doppia croce di Sant’Andrea tra i montanti centrali del capannone e una controventatura tra le travi di copertura. Nei timpani sono presenti montanti verticali a sostegno della tamponatura della parete. Completano la struttura metallica gli arcarecci di copertura.
La copertura è realizzata in pannelli Roof coibentati in lana di roccia dello spessore 50 mm + 40 mm di greca, mentre la tamponatura delle pareti verticali è realizzata in pannelli Wall coibentati in lana di roccia dello spessore 100 mm.
Analisi e progettazione strutturale

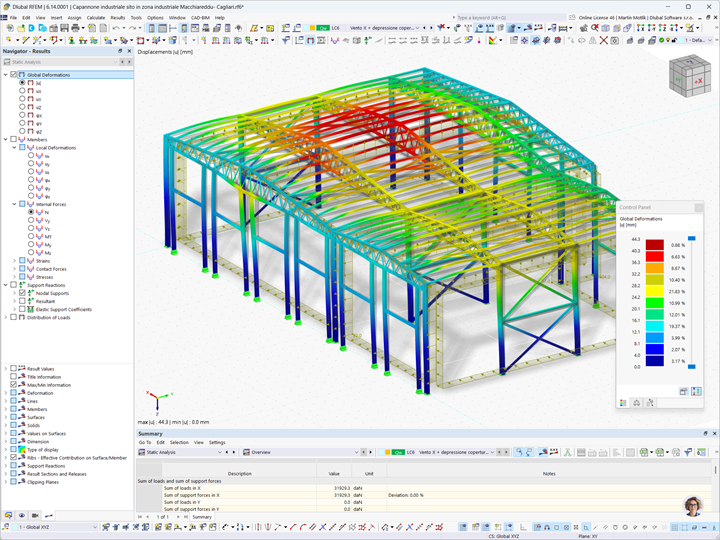

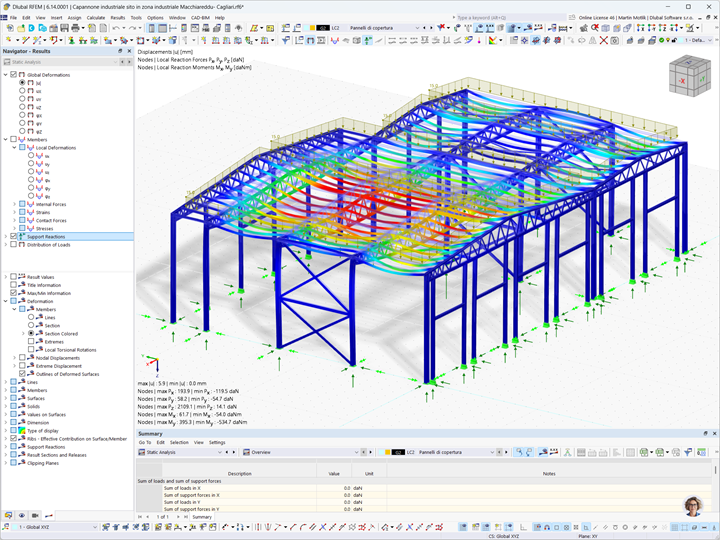

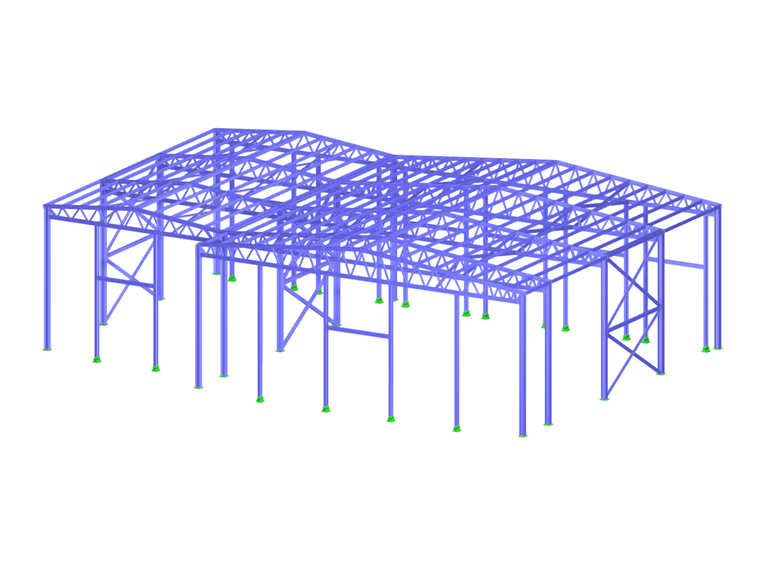

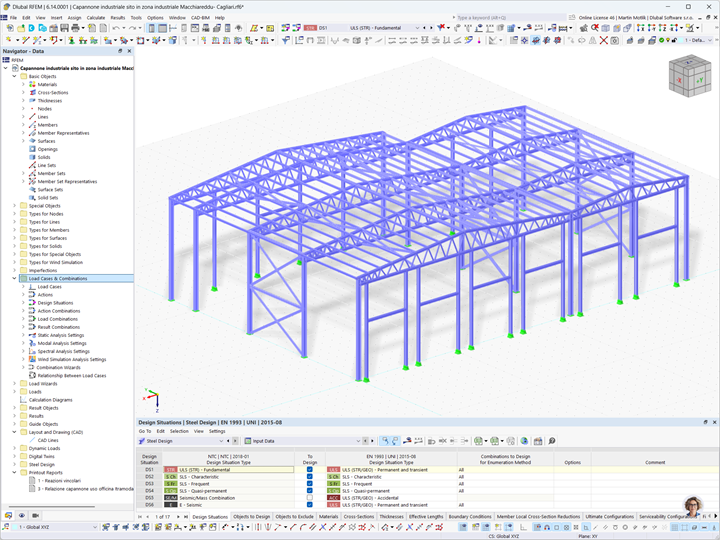

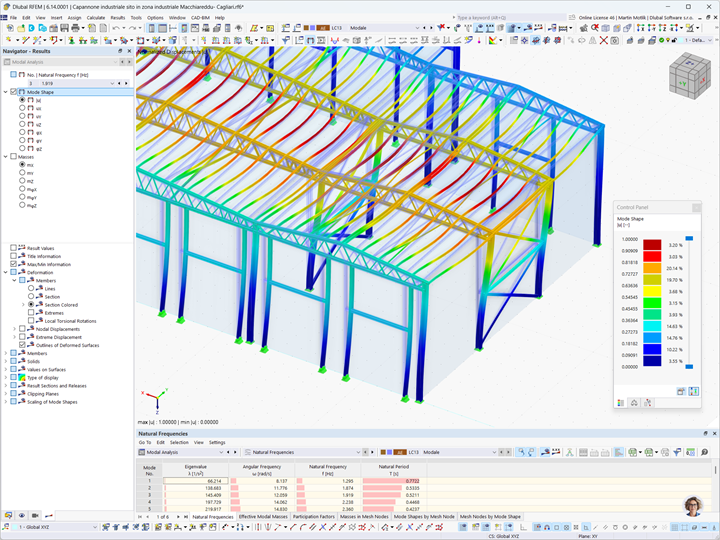

La struttura è stata modellata e analizzata con RFEM 6, il software FEM di Dlubal per l’analisi strutturale tridimensionale. I carichi del vento sull’involucro dell’edificio sono stati determinati con RWIND 3.
| Posizione | Loc. Macchiareddu – Assemini (CA) Italia |
| Analisi strutturale e progettazione | Profilsider SpA www.profilsider.it |
