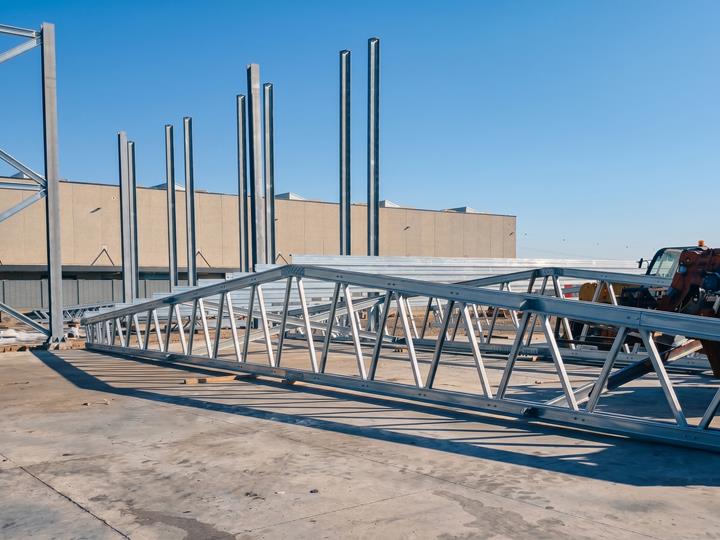

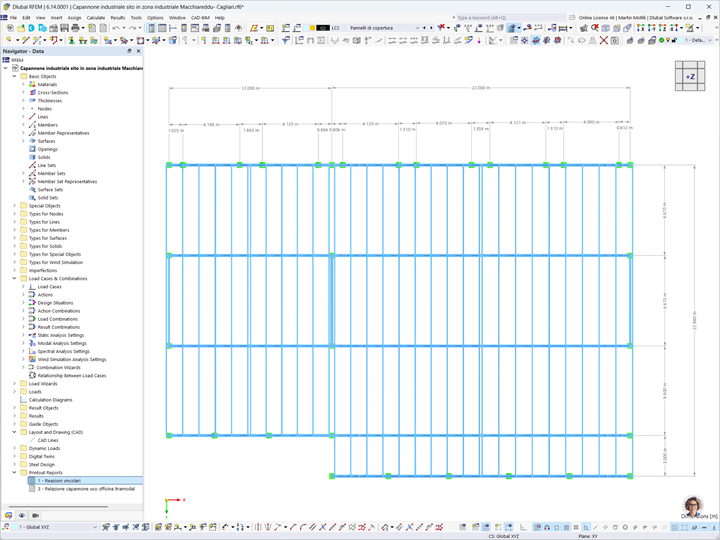

La estructura principal consta de cuatro pórticos principales, cada uno compuesto por tres columnas verticales que soportan dos celosías a dos aguas con vanos de 22 m (72.2 ft) y 12 m (39.4 ft). En esta configuración, una columna central común soporta ambas secciones de cubierta. Un quinto pórtico, formado por dos columnas y una única viga de cubierta con vano de 22 m (72.2 ft), completa la estructura principal. La separación entre pórticos varía de 3.0 m a 6.67 m (9.8 ft a 21.9 ft).

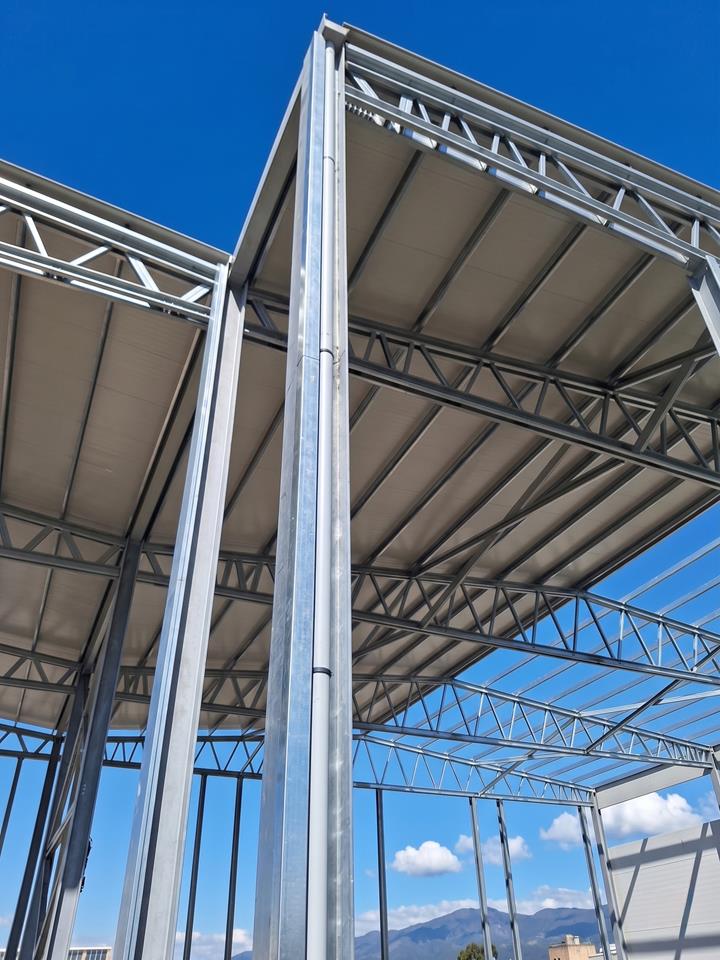

La altura de cumbrera del almacén es de 10.2 m (33.5 ft), mientras que la altura de alero es de 8.9 m (29.2 ft), con una pendiente de cubierta de 6°. Entre las columnas centrales, un sistema de arriostramiento en doble X proporciona estabilidad lateral, complementado por una disposición específica de arriostramiento de cubierta. Los extremos a dos aguas están equipados con montantes verticales para soportar los paneles de cerramiento, mientras que la estructura secundaria de acero consiste en correas de cubierta.
La cubierta está compuesta por paneles sándwich aislados "Roof" con núcleo de lana de roca, formados por una capa de aislamiento de 50 mm (2 in) más una chapa ondulada de 40 mm (1.6 in). Los cerramientos perimetrales están revestidos con paneles sándwich aislados "Wall" con un núcleo de lana de roca de 100 mm (3.9 in).
Análisis y dimensionamiento estructural

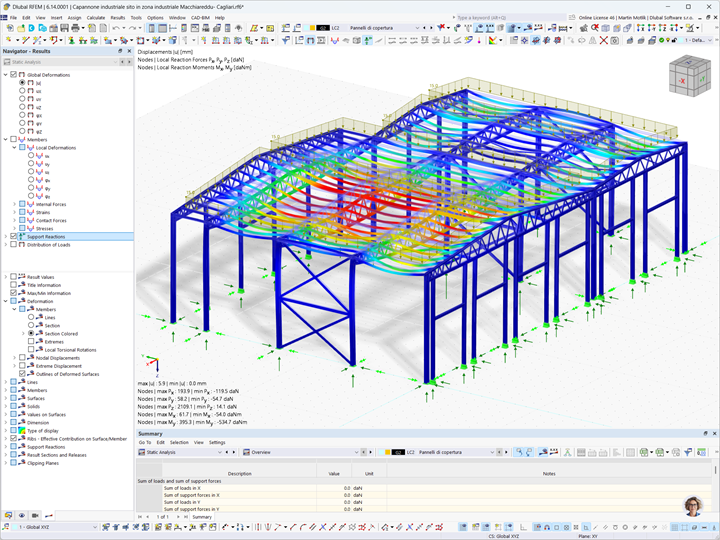

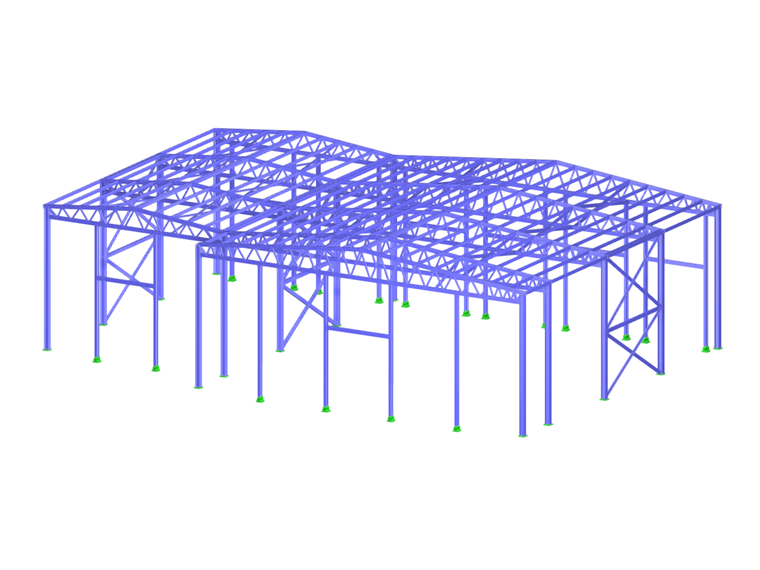

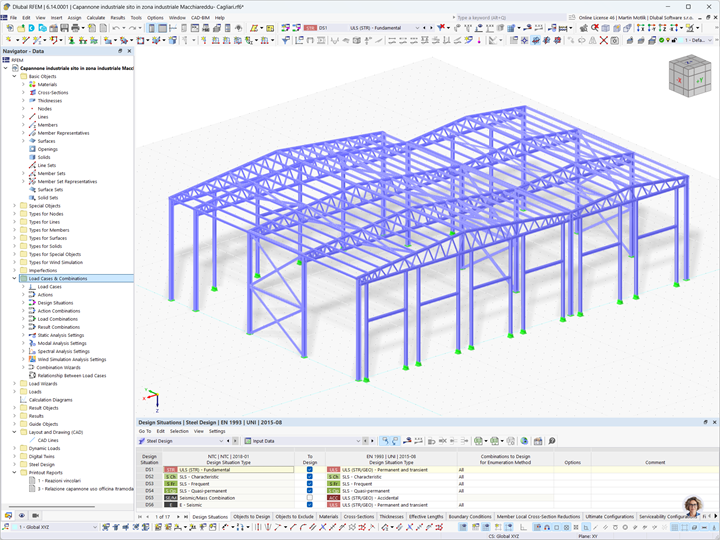

La estructura se modeló y analizó utilizando RFEM 6, el software de elementos finitos de Dlubal para el análisis estructural 3D. Las cargas de viento sobre la envolvente del edificio se determinaron utilizando RWIND 3.
| Lugar | Loc. Macchiareddu – Assemini (CA) Italia |
| Análisis y diseño estructural | Profilsider SpA www.profilsider.it |
