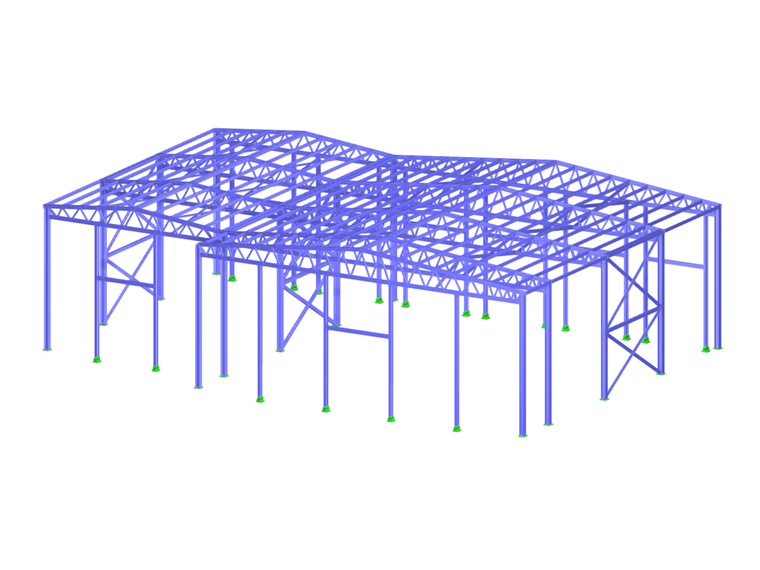

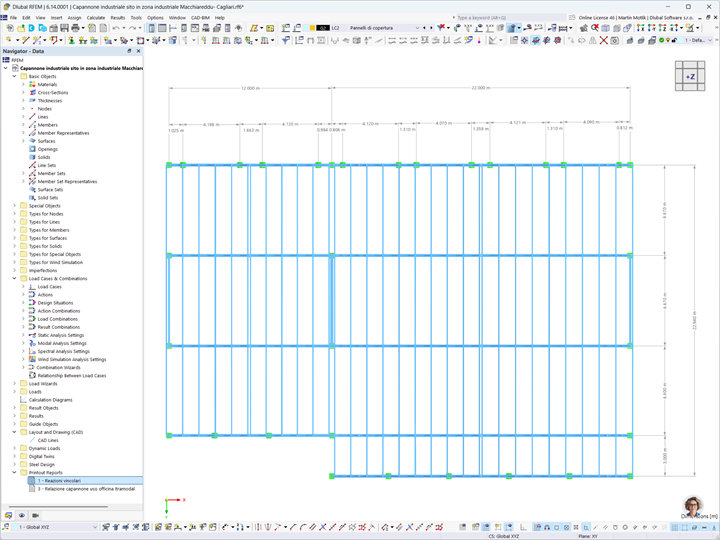

La charpente primaire comporte quatre portiques principaux, chacun composé de trois poteaux verticaux supportant deux poutres inclinées à deux versants de 22 m et 12 m de portée. Dans cette configuration, un poteau commun central supporte les deux pans de toiture. Un cinquième portique, constitué de deux poteaux et d’une seule poutre de toiture de 22 m de portée, complète la structure primaire. L’espacement des travées entre les portiques varie de 3,0 m à 6,67 m.
La hauteur au faîtage de l’entrepôt est de 10,2 m, tandis que la hauteur à l’avant-toit est de 8,9 m, avec une inclinaison de toiture de 6°. Entre les poteaux centraux, un système de contreventement en double X assure la stabilité latérale. Il est complété par une disposition spécifique de contreventement de toiture. Les pignons sont équipés de montants verticaux pour accueillir les panneaux, tandis que l’ossature secondaire se compose de pannes de toiture.
La couverture se compose de panneaux sandwich isolés « Roof » comprenant une couche d’isolation en laine de roche de 50 mm plus une tôle ondulée de 40 mm. Les murs périphériques de remplissage sont revêtus de panneaux sandwich isolés « Wall » avec une couche isolante en laine de roche de 100 mm.
Analyse et calcul de structure

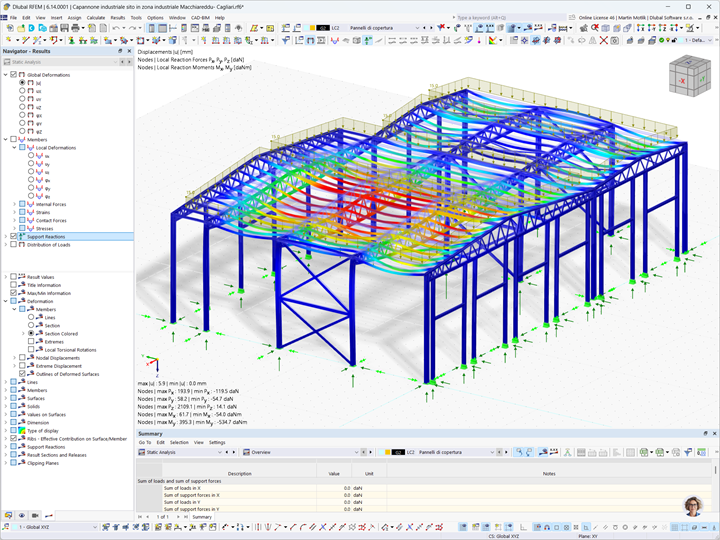

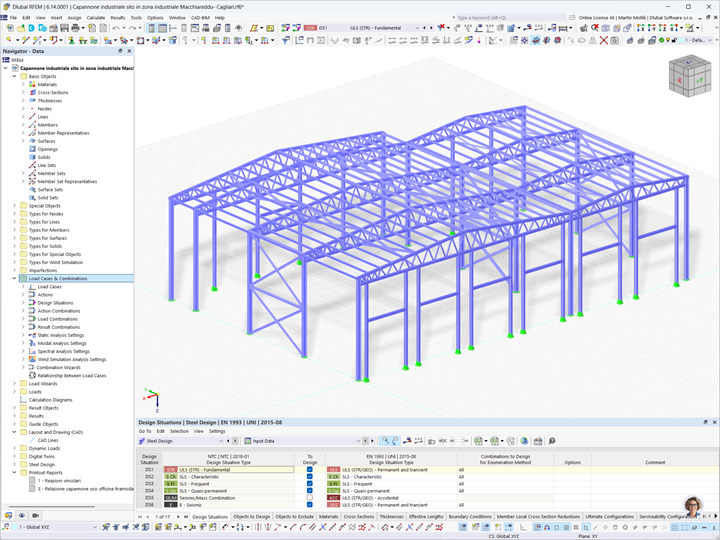

La structure a été modélisée et analysée à l’aide de RFEM 6, le logiciel de calcul de structure EF 3D de Dlubal. Les charges de vent sur l’enveloppe du bâtiment ont été déterminées à l’aide de RWIND 3.
| Localisation | Loc. Macchiareddu – Assemini (CA) Italie |
| Analyse et dimensionnement des structures | Profilsider SpA www.profilsider.it |
