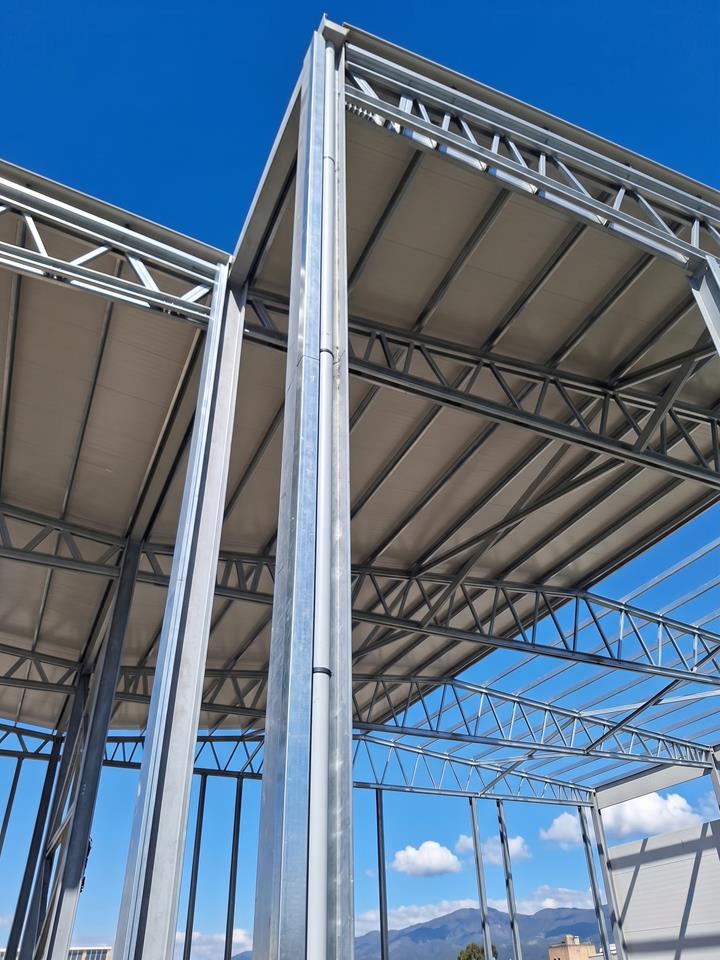

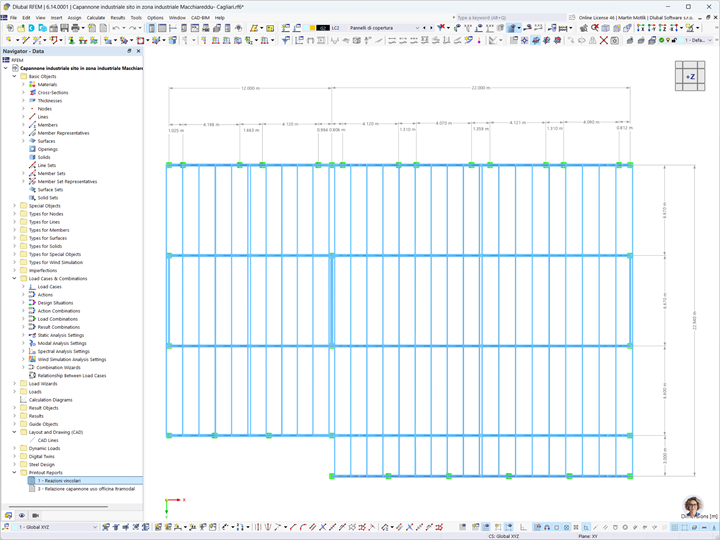

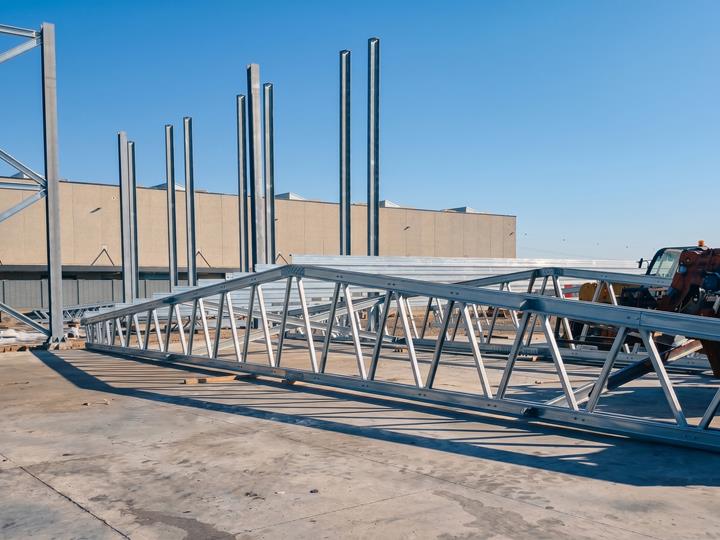

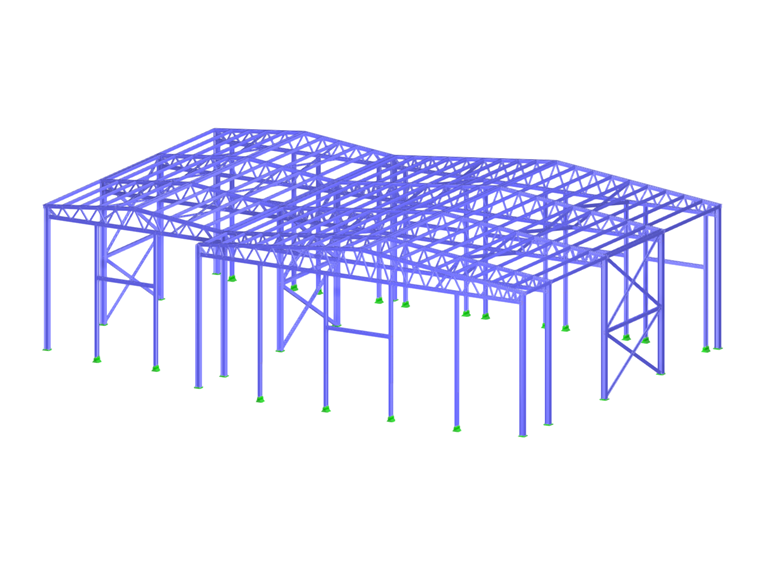

O esqueleto primário apresenta quatro pórticos principais, cada um composto por três pilares verticais que suportam duas vigas treliçadas inclinadas com vãos de 22 m (72.2 ft) e 12 m (39.4 ft). Nesta configuração, um pilar central comum suporta ambas as secções de cobertura. Um quinto pórtico, constituído por dois pilares e uma única viga de cobertura com vão de 22 m (72.2 ft), completa a estrutura primária. O espaçamento entre vãos dos pórticos varia de 3.0 m a 6.67 m (9.8 ft a 21.9 ft).
A altura da cumeeira do armazém é de 10.2 m (33.5 ft), enquanto a altura da beira é de 8.9 m (29.2 ft), com uma inclinação da cobertura de 6°. Entre os pilares centrais, um sistema de contraventamento em X duplo უზრუნველყოფe a estabilidade lateral, complementado por uma disposição específica de contraventamento da cobertura. As extremidades em empena estão equipadas com montantes verticais para suportar os painéis de fecho das paredes, enquanto a estrutura secundária consiste em madres da cobertura.
A cobertura é constituída por painéis sandwich isolados "Roof" com núcleo de lã de rocha, compostos por uma camada de isolamento de 50 mm (2 in) mais chapa perfilada de 40 mm (1.6 in). As paredes de fecho periféricas são revestidas com painéis sandwich isolados "Wall" com núcleo de lã de rocha de 100 mm (3.9 in).
Análise e Dimensionamento Estrutural

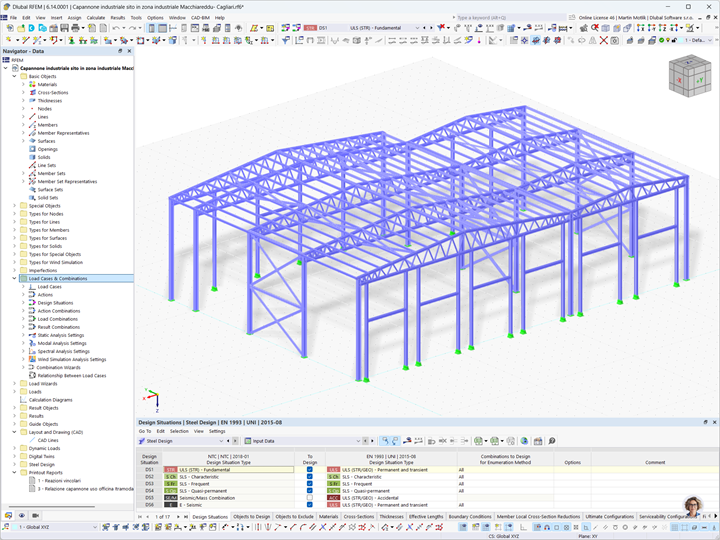

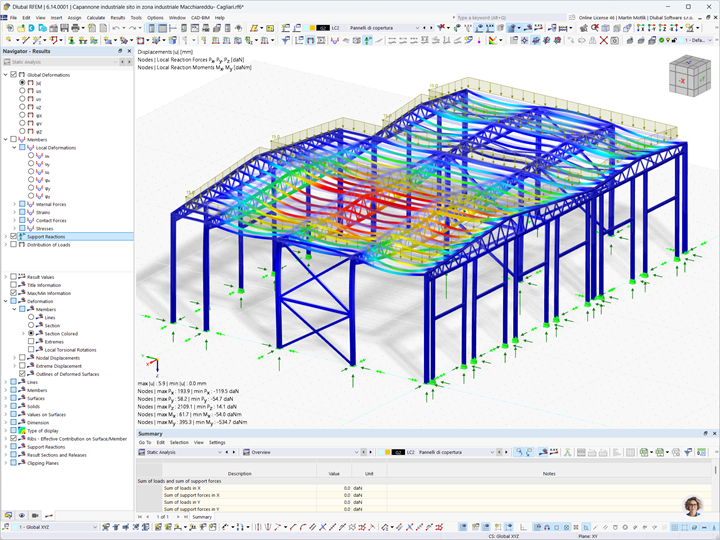

A estrutura foi modelada e analisada no RFEM 6, o software de elementos finitos da Dlubal para análise estrutural 3D. As ações do vento sobre a envolvente do edifício foram determinadas utilizando o RWIND 3.
| Local | Loc. Macchiareddu – Assemini (CA) Itália |
| Análise e Dimensionamento de Estruturas | Profilsider SpA www.profilsider.it |
