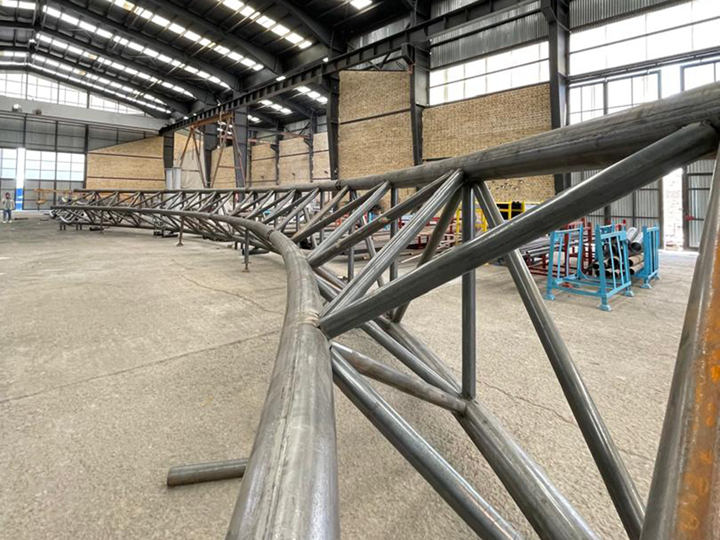

Эта конструкция представляет собой предварительно напряжённую мембранную систему, изготовленную из белой ткани с поверхностной плотностью 1050 граммов на квадратный метр. Основная конструкция выполнена в виде ферменной системы из стали S235.

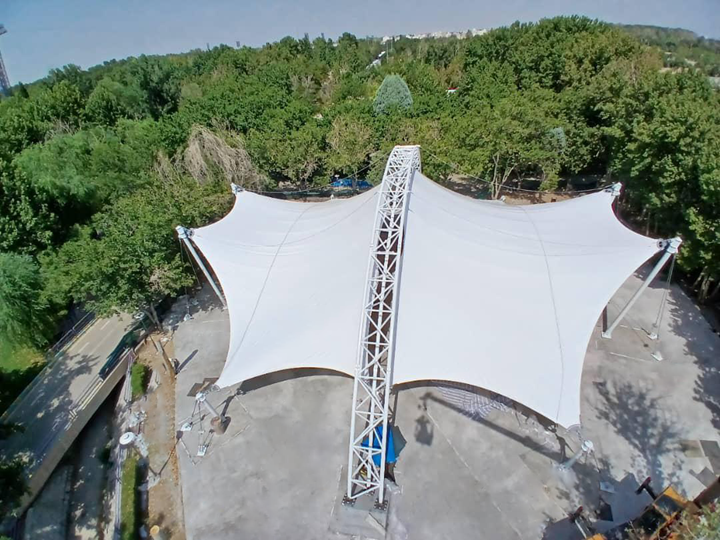

Точное расположение мембраны, поддерживаемой центральной ферменной конструкцией, создаёт затенённую и комфортную зону для детской площадки. В ночное время тёплое освещение способствует уютной, динамичной и привлекательной атмосфере, которая гармонично вписывается в природное окружение.

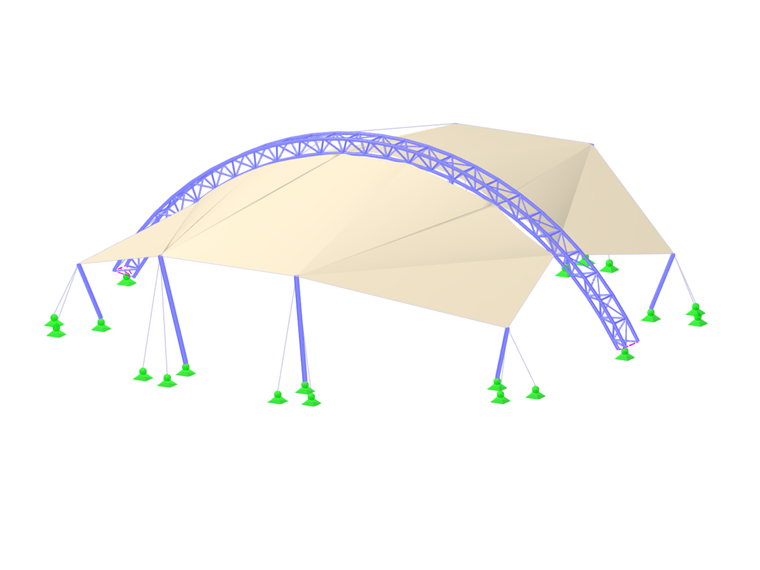

Окончательная форма конструкции была разработана с помощью RFEM 6 и надстройки «Форма поиска». Геометрия мембраны была адаптирована и оптимизирована для достижения оптимального распределения усилий предварительного напряжения при одновременном выполнении эстетических и архитектурных требований. Ферменная конфигурация не только придаёт форме крыши ритмический характер, но и обеспечивает эффективную передачу усилий на фундамент.
В ходе процесса проектирования были выполнены нелинейные расчёты с учётом геометрических несовершенств. Кроме того, были оценены риск скопления воды на мембране и исследовано ветровое воздействие с помощью CFD-симуляций в RWIND.
| Место | Исфахан Иран |
| Заказчик | Металлургическая компания Мобаракех |
| Концептуальное и детальное проектирование | Архитектура растяжимых конструкций Diba Pouya Rayan Diba |
| Проектирование несущих конструкций | Группа Savana |

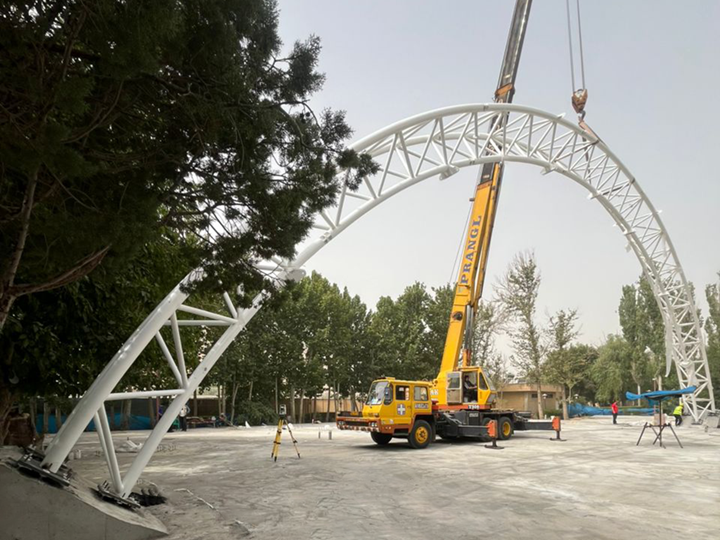

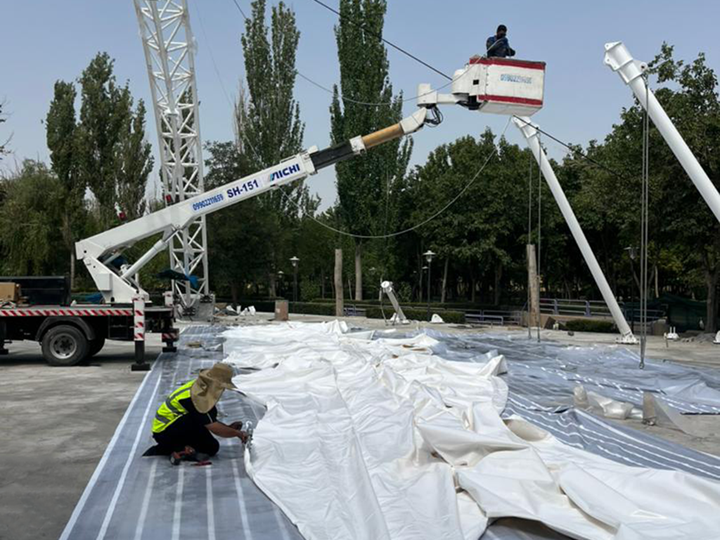

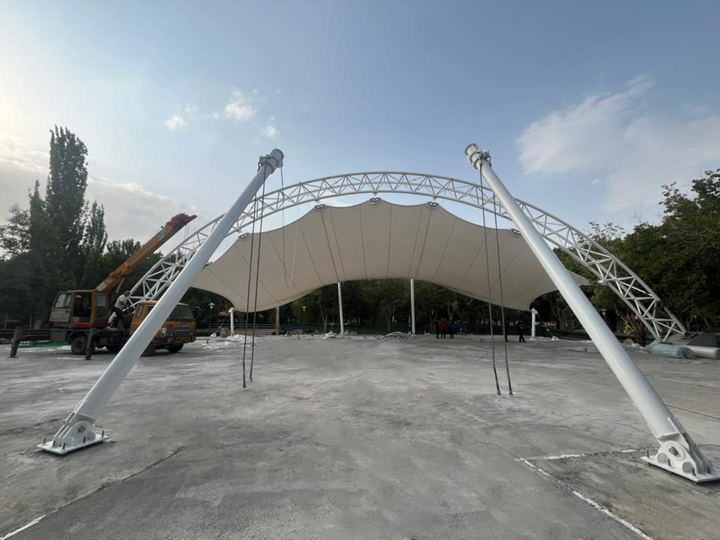

| Изготовление и монтаж | Архитектура Diba Tensile |
