Membrandachkonstruktion Kinderspielplatz Isfahan

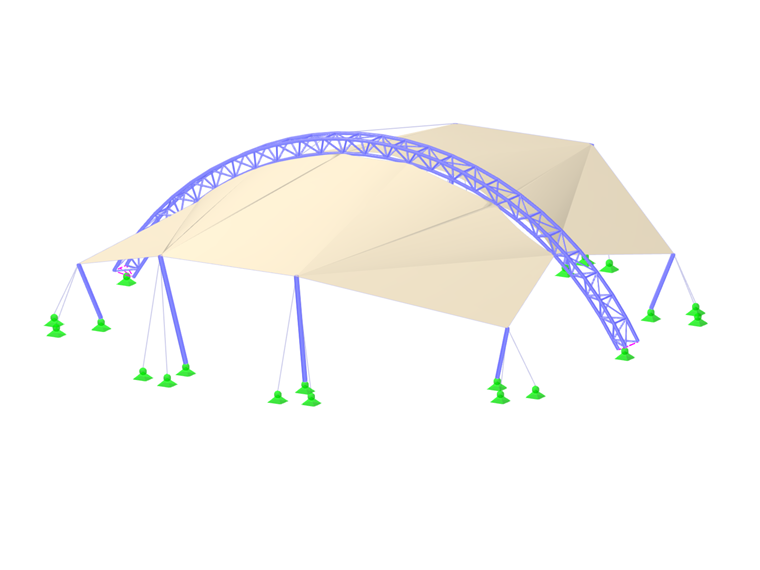

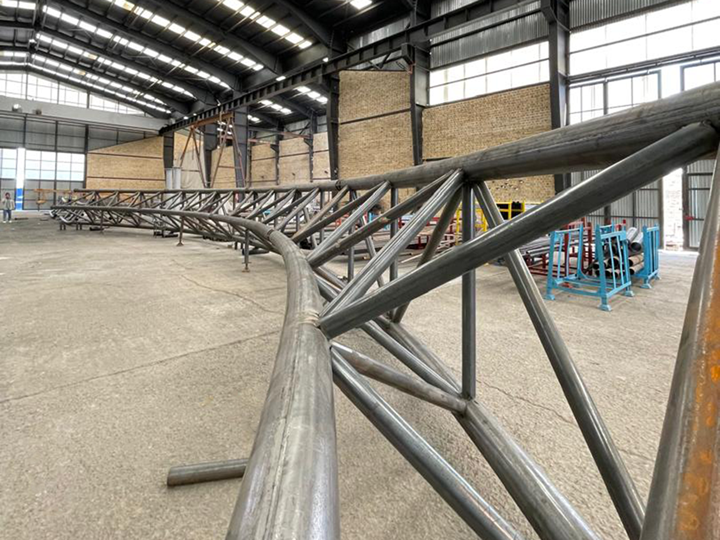

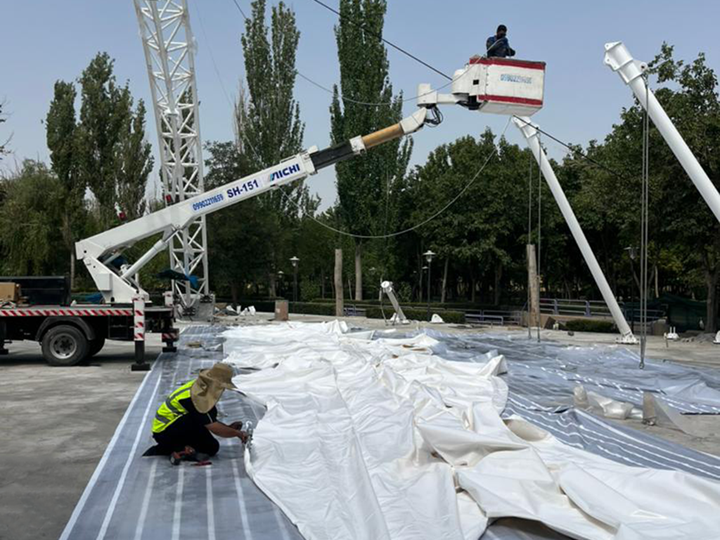

Diese Struktur ist ein vorgespanntes Membransystem, gefertigt aus weißem Gewebe mit einem Gewicht von 1050 Gramm pro Quadratmeter. Die Hauptstruktur ist als Fachwerksystem aus Stahl S235 ausgelegt.

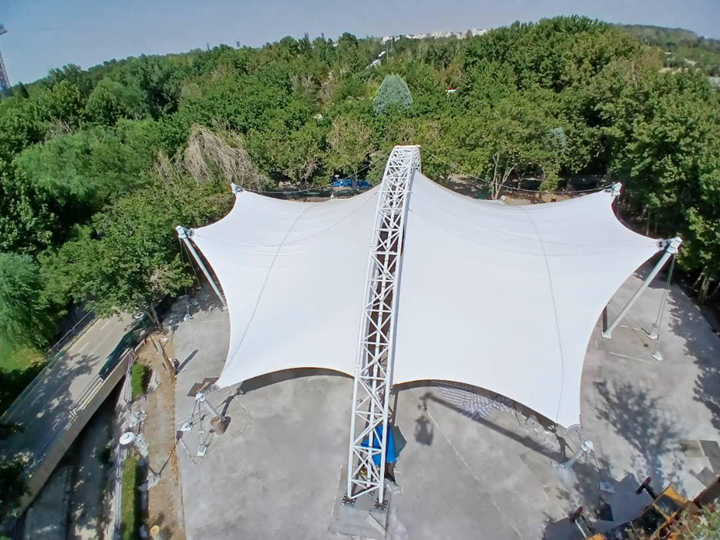

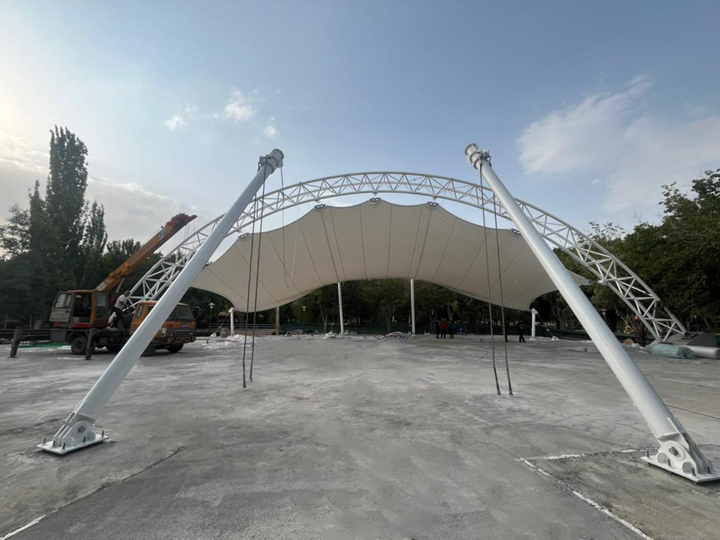

Die präzise Anordnung der Membran, die von der zentralen Fachwerkkonstruktion getragen wird, schafft einen schattigen und komfortablen Bereich für den Kinderspielplatz. Während der Nacht trägt die warme Beleuchtung zu einer gemütlichen, dynamischen und einladenden Atmosphäre bei, die sich harmonisch in die natürliche Umgebung einfügt.

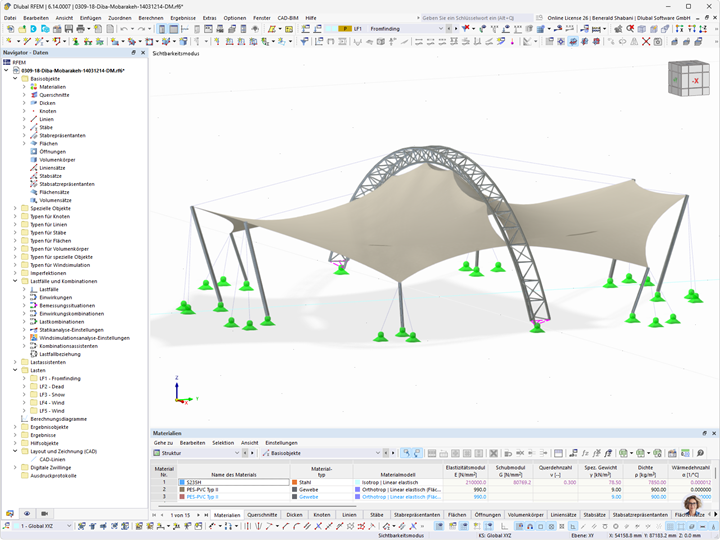

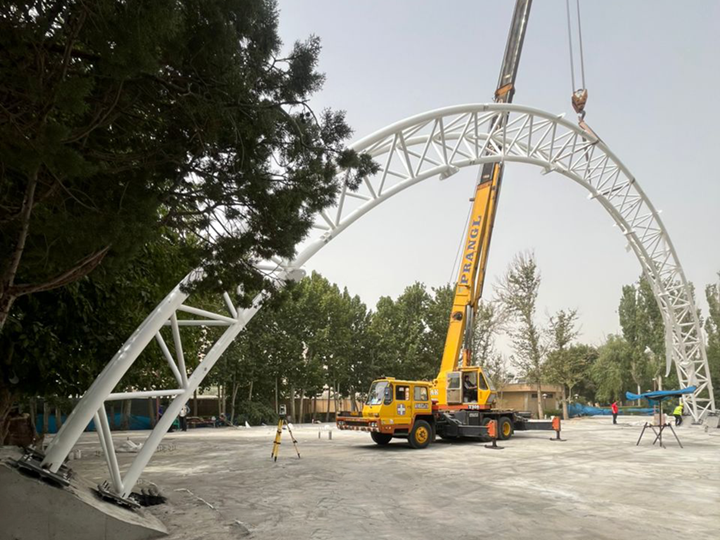

Die endgültige Form der Struktur wurde mithilfe von RFEM 6 und dem Add-On Formfindung entwickelt. Die Geometrie der Membran wurde angepasst und optimiert, um eine optimale Verteilung der Vorspannkräfte zu erreichen und gleichzeitig ästhetische und architektonische Anforderungen zu erfüllen. Die Fachwerkkonfiguration verleiht der Dachform nicht nur eine rhythmische Qualität, sondern gewährleistet auch die effiziente Kraftübertragung auf das Fundament.

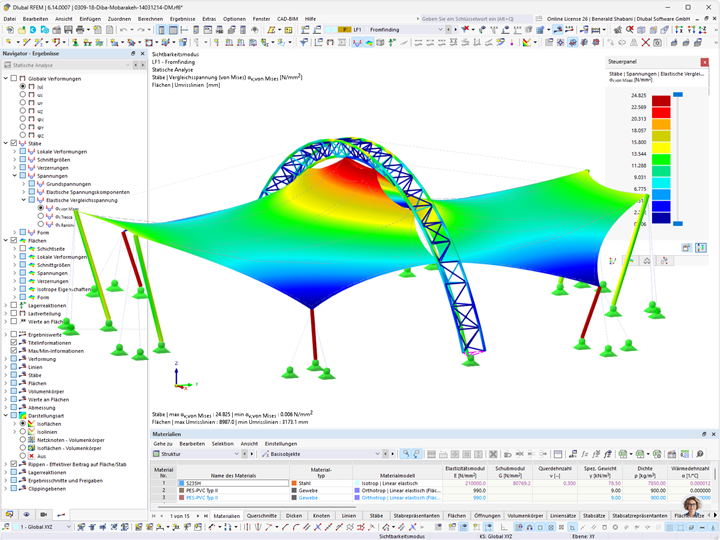

Während des Konstruktionsprozesses wurden nichtlineare Analysen durchgeführt, bei denen geometrische Imperfektionen berücksichtigt wurden. Außerdem wurden das Risiko von Wasseransammlungen auf der Membran bewertet und das Windverhalten mithilfe von CFD-Simulationen in RWIND untersucht.
