Copertura a membrana per area giochi per bambini a Isfahan, Iran

• Visualizzatore 3D
• 3D Viewer | Babylon
• Realtà virtuale

144x

Struttura della copertura a membrana parco giochi bambini Isfahan

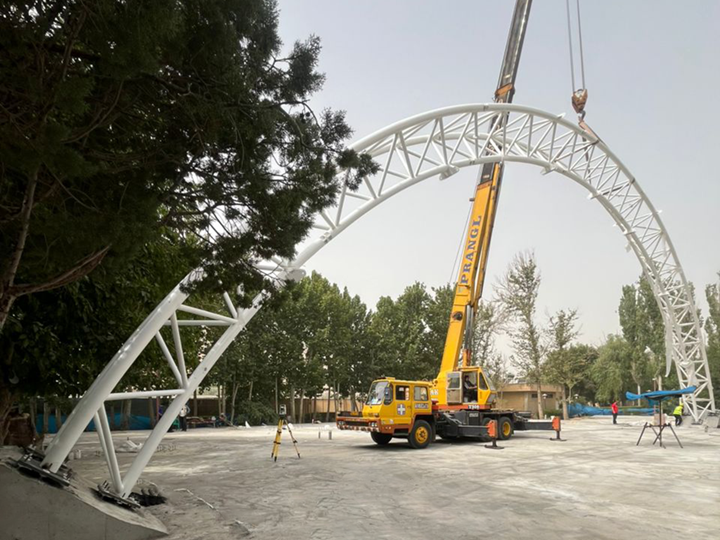

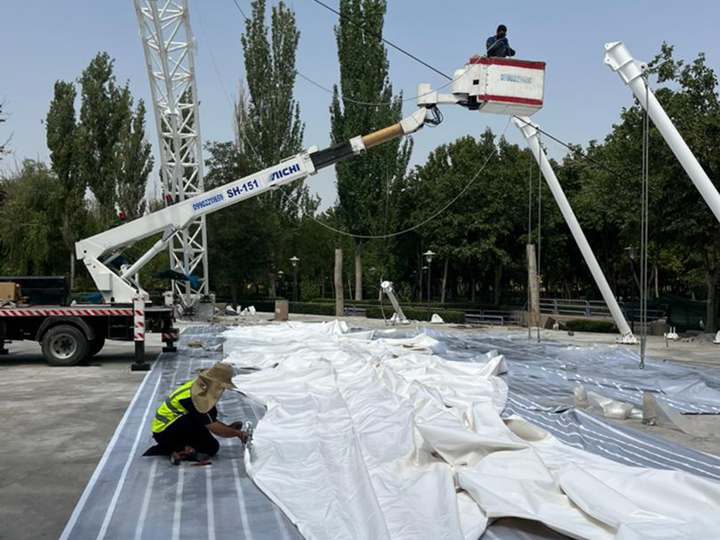

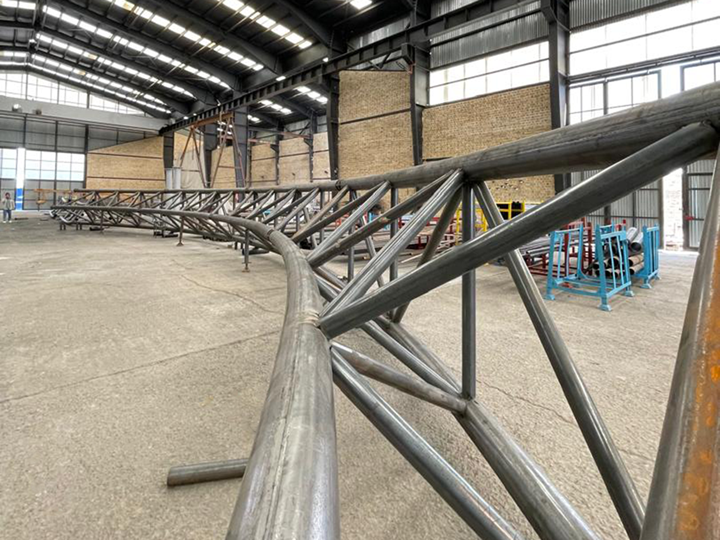

Questa struttura è un sistema a membrana pretensionata, realizzato in tessuto bianco con un peso di 1050 grammi per metro quadrato. La struttura principale è progettata come sistema reticolare in acciaio S235.

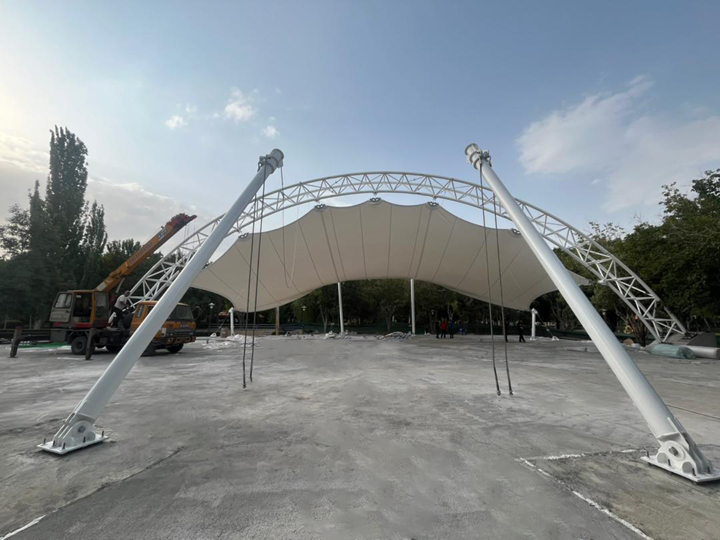

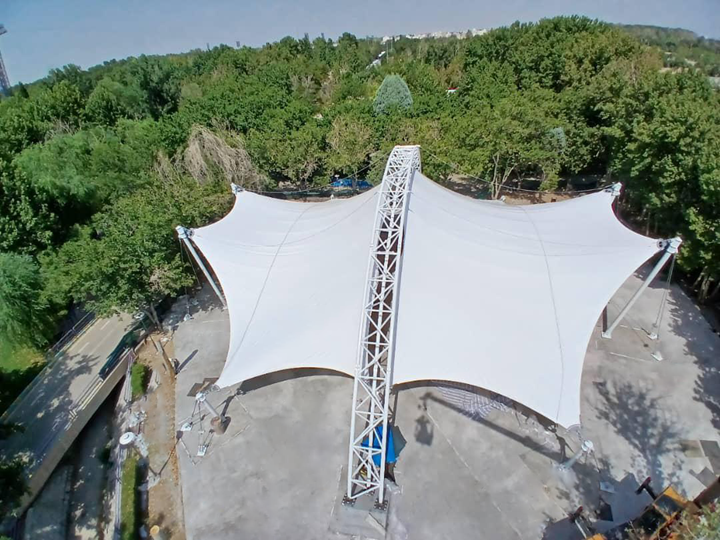

L'esatta disposizione della membrana, sostenuta dalla struttura reticolare centrale, crea un'area ombreggiata e confortevole per il parco giochi per bambini. Durante la notte, l'illuminazione calda contribuisce a creare un'atmosfera accogliente, dinamica e invitante, che si integra armoniosamente nell'ambiente naturale.

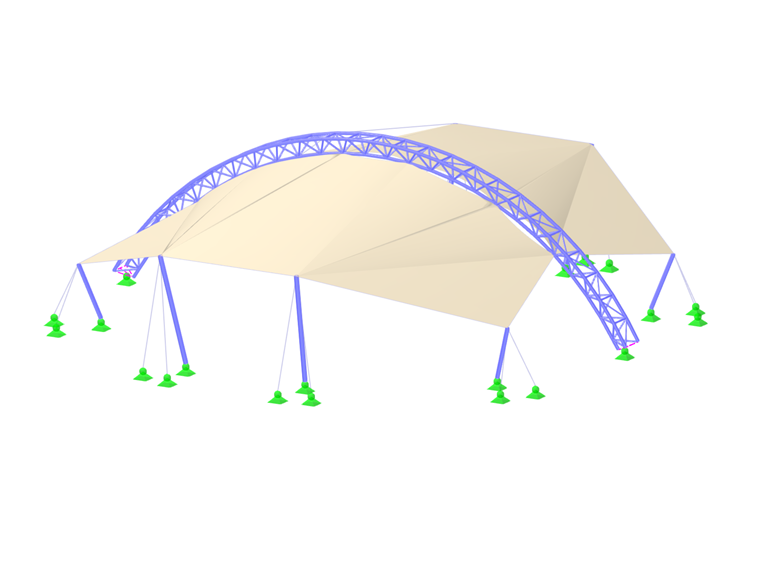

La forma finale della struttura è stata sviluppata con l'ausilio di RFEM 6 e dell'add-on Form finding. La geometria della membrana è stata adattata e ottimizzata per ottenere una distribuzione ottimale delle forze di pretensione, soddisfacendo al contempo i requisiti estetici e architettonici. La configurazione reticolare non solo conferisce alla forma della copertura una qualità ritmica, ma garantisce anche un efficiente trasferimento delle forze verso le fondazioni.
Durante il processo di progettazione sono state eseguite analisi non lineari, tenendo conto delle imperfezioni geometriche. Inoltre, è stato valutato il rischio di accumuli d'acqua sulla membrana e il comportamento del vento è stato esaminato mediante simulazioni CFD in RWIND.
