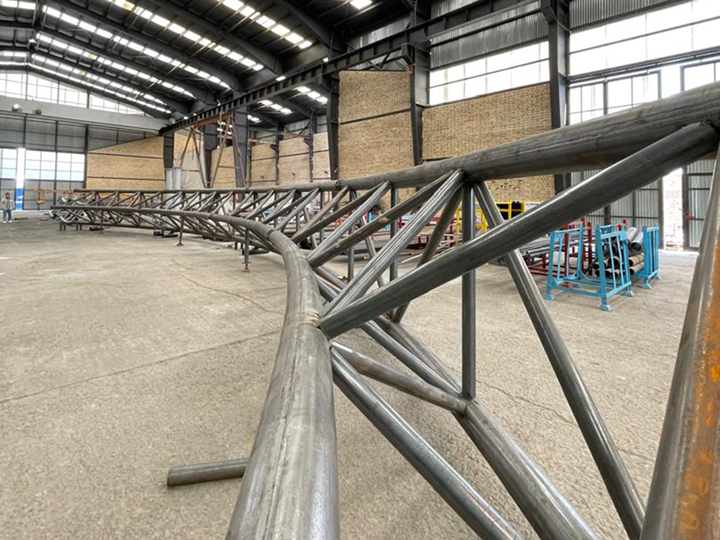

Ta konstrukcja jest sprężonym systemem membranowym, wykonanym z białej tkaniny o masie 1050 gramów na metr kwadratowy. Główna konstrukcja została zaprojektowana jako układ kratownicowy ze stali S235.

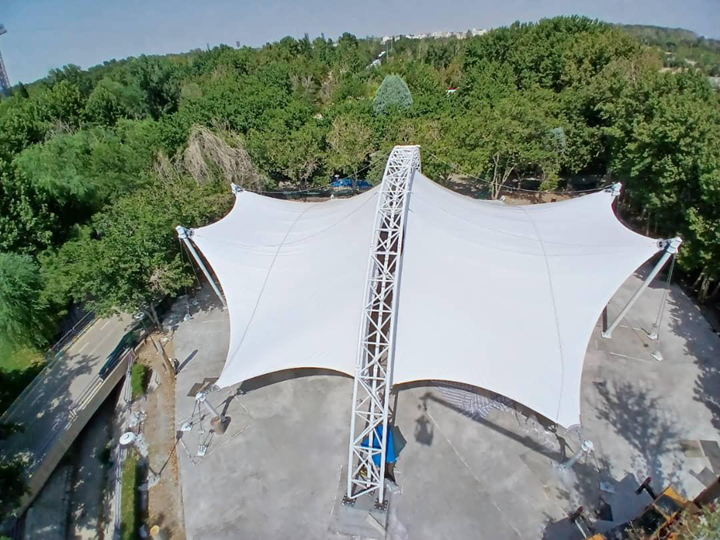

Precyzyjne rozmieszczenie membrany, podtrzymywanej przez centralną konstrukcję kratownicową, tworzy zacienioną i komfortową strefę dla placu zabaw dla dzieci. W nocy ciepłe oświetlenie zapewnia przytulną atmosferę, która harmonijnie wpisuje się w naturalne otoczenie.

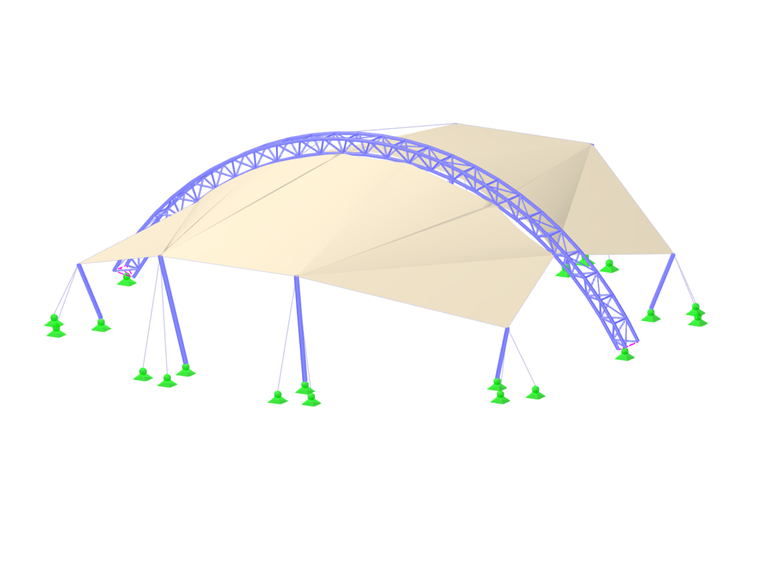

Ostateczny kształt konstrukcji opracowano z wykorzystaniem RFEM 6 oraz rozszerzenia Form-Finding. Geometrię membrany dostosowano, aby uzyskać optymalny rozkład sił wstępnego naprężenia przy jednoczesnym spełnieniu wymagań estetycznych i architektonicznych. Konstrukcja kratownicowa nie tylko nadaje dachowi rytmiczny charakter, ale także zapewnia skuteczne przenoszenie sił na fundamenty.
Podczas procesu projektowania przeprowadzono analizy nieliniowe, uwzględniające geometryczne niedoskonałości. Ponadto oceniono ryzyko gromadzenia się wody na membranie oraz zbadano zachowanie wiatru za pomocą symulacji CFD w RWIND.
| Miejsce | Isfahan Iran |
| Inwestor | Mobarakeh Steel Company |
| Planowanie koncepcyjne i szczegółowe | Diba Tensile Architecture Pouya Rayan Diba |
| Projektowanie konstrukcji | Savana Group |
| Produkcja i montaż | Architektura Tensile Diba |
