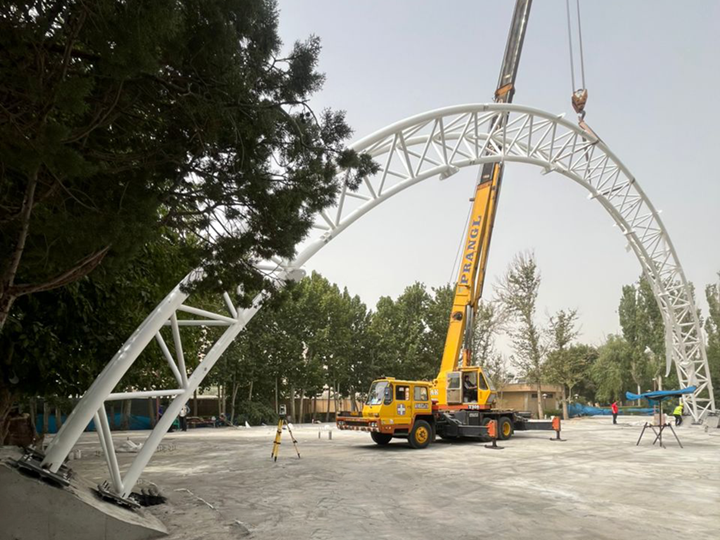

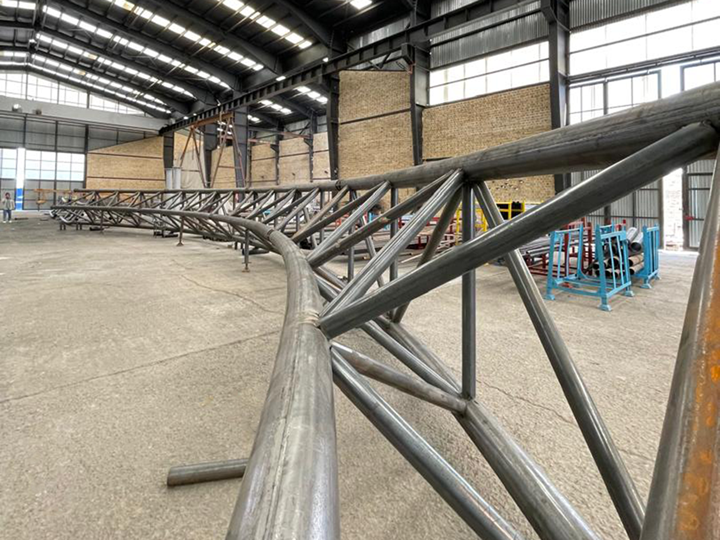

Esta estrutura é um sistema de membrana pré-esforçada, fabricado em tecido branco com um peso de 1050 gramas por metro quadrado. A estrutura principal foi dimensionada como um sistema de treliça em aço S235.

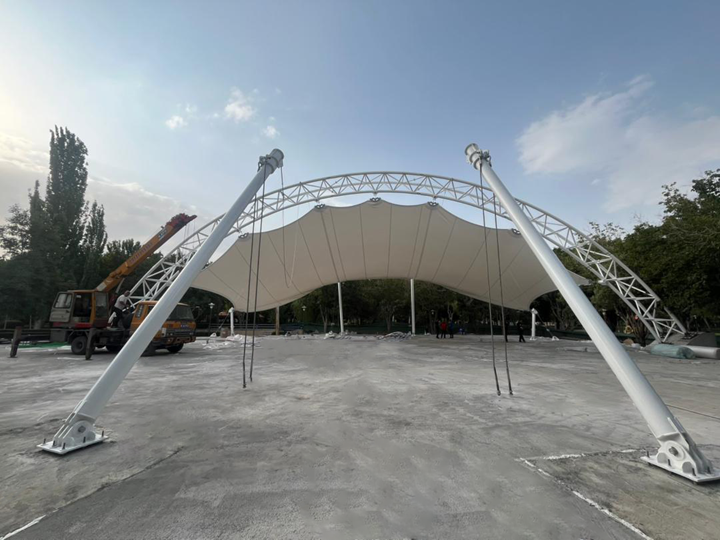

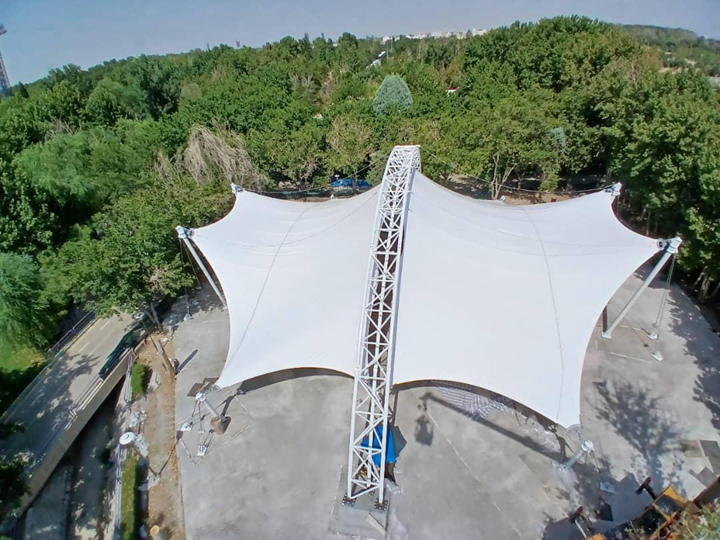

A disposição precisa da membrana, suportada pela estrutura central em treliça, proporciona uma zona sombreada e confortável para o parque infantil. Durante a noite, a iluminação quente contribui para uma atmosfera acolhedora, dinâmica e convidativa, que se integra harmoniosamente no ambiente natural.

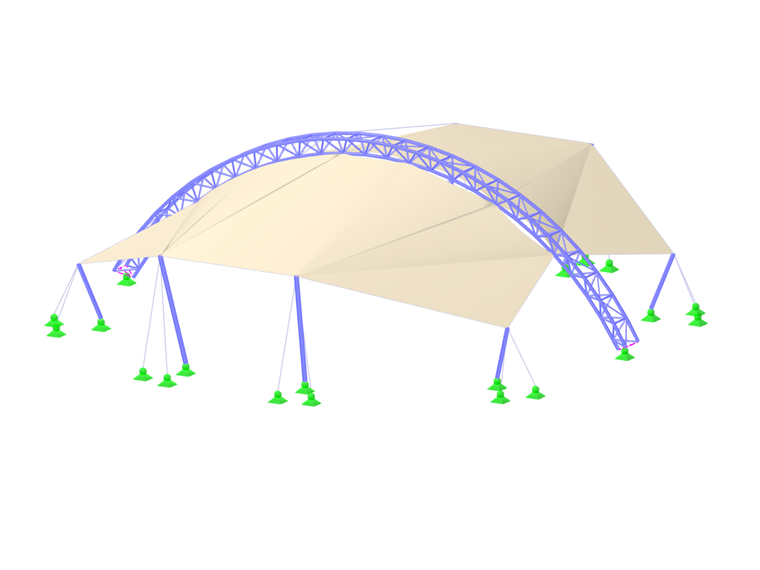

A forma final da estrutura foi desenvolvida com a ajuda do RFEM 6 e do módulo Form-finding. A geometria da membrana foi ajustada e otimizada para alcançar uma distribuição ideal das forças de pré-esforço, satisfazendo simultaneamente os requisitos estéticos e arquitetónicos. A configuração em treliça não só confere à forma da cobertura uma qualidade rítmica, como também garante uma transmissão eficiente das forças para a fundação.
Durante o processo de projeto, foram realizadas análises não lineares que tiveram em conta imperfeições geométricas. Além disso, foi avaliado o risco de acumulação de água na membrana e foi analisado o comportamento ao vento com a ajuda de simulações CFD no RWIND.
| Local | Isfanhan Irão |
| Cliente | Mobarakeh Steel Company |
| Planeamento conceitual e detalhado | Diba Tensile Architecture Pouya Rayan Diba |
| Planeamento estrutural | Savana Group |

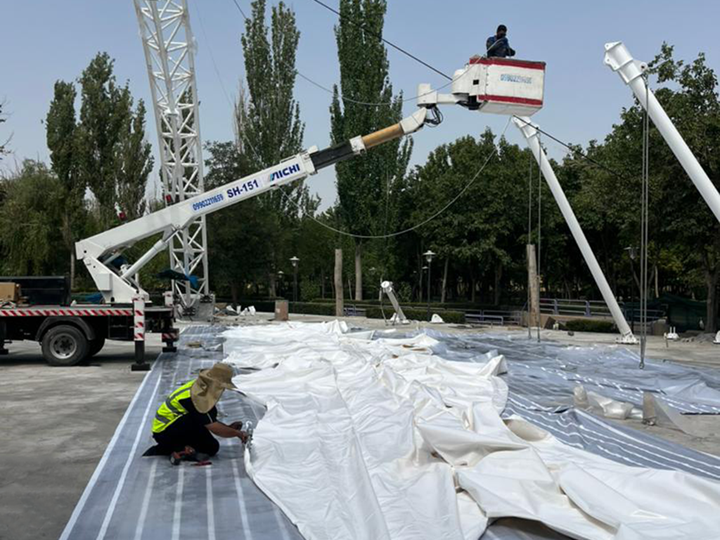

| Fabricação e montagem | Diba Tensile Architecture |
