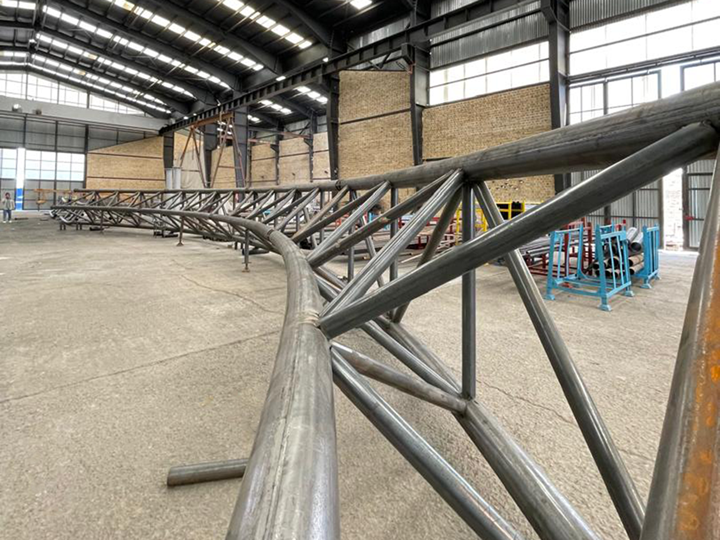

Tato konstrukce představuje systém s předpjatou membránou, která byla zhotovena z bílé tkaniny s gramáží 1050 gramů na metr čtvereční. Hlavní konstrukce byla navržena jako příhradový systém z oceli S235.

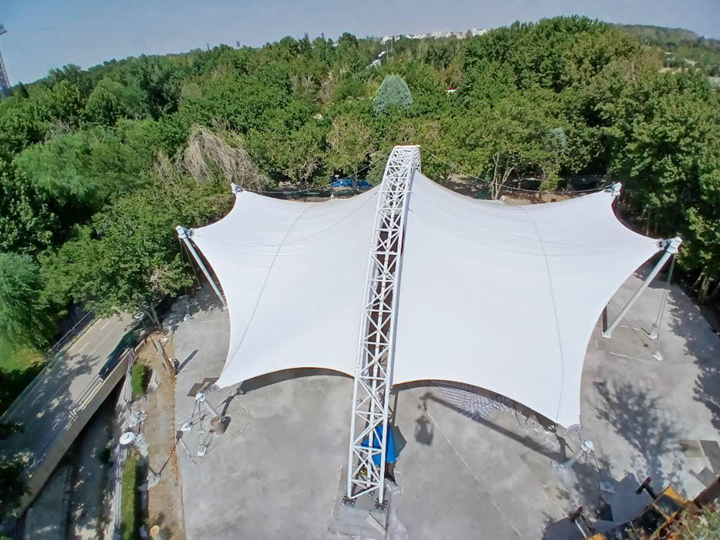

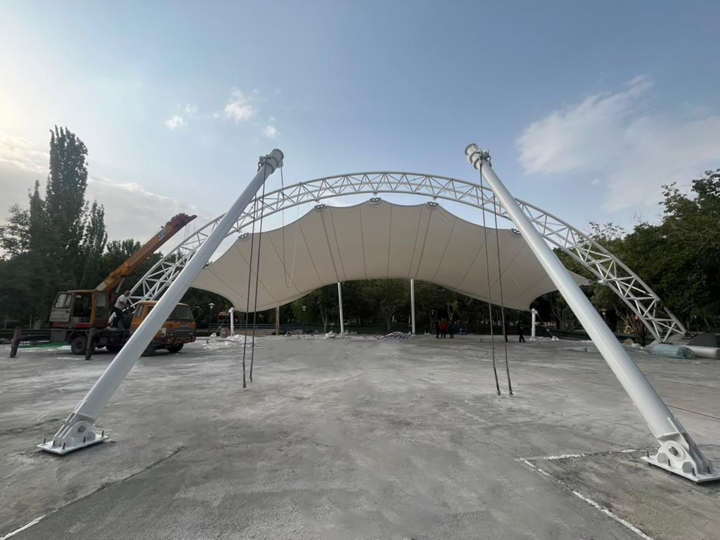

Přesné uspořádání membrány, kterou nese centrální příhradová konstrukce, vytváří stinné a komfortní zázemí pro dětské hřiště. V noci navozuje teplé osvětlení konstrukce, která harmonicky zapadá do okolní přírody, příjemnou, dynamickou a vlídnou atmosféru.

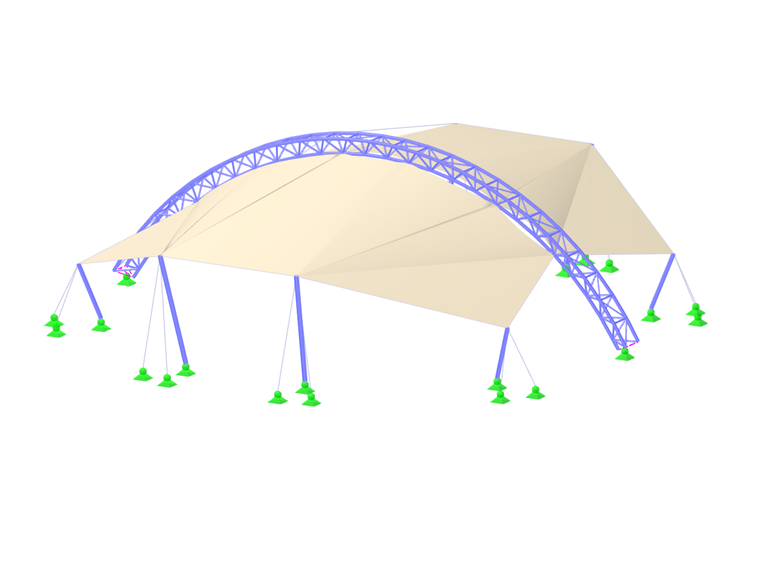

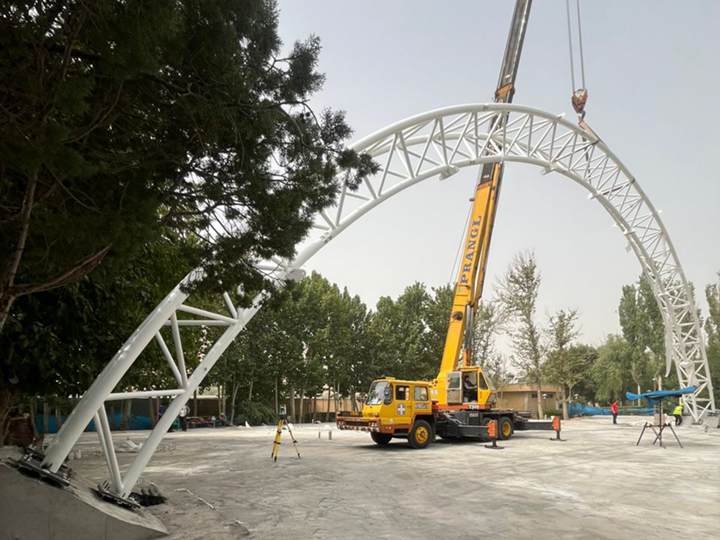

Konečný tvar konstrukce byl navržen pomocí programu RFEM 6 a addonu Form-finding. Geometrie membrány byla upravována a optimalizována s cílem dosáhnout optimálního rozdělení předpínacích sil a současně splňovat estetické a architektonické požadavky. Uspořádání příhradové konstrukce nejenže dodává tvaru střechy rytmický charakter, ale také zajišťuje efektivní přenos sil do základu.
V průběhu návrhu byla provedena nelineární analýza, při které byly zohledněny geometrické imperfekce. Dále bylo vyhodnoceno riziko kumulace vody na membráně a posouzeno chování větru provedením simulací CFD v programu RWIND.
| Místo | Isfahán Írán |
| Investor | Mobarakeh Steel Company |
| Koncepční a detailní plánování | Diba Tensile Architecture Pouya Rayan Diba |
| Statický výpočet | Savana Group |

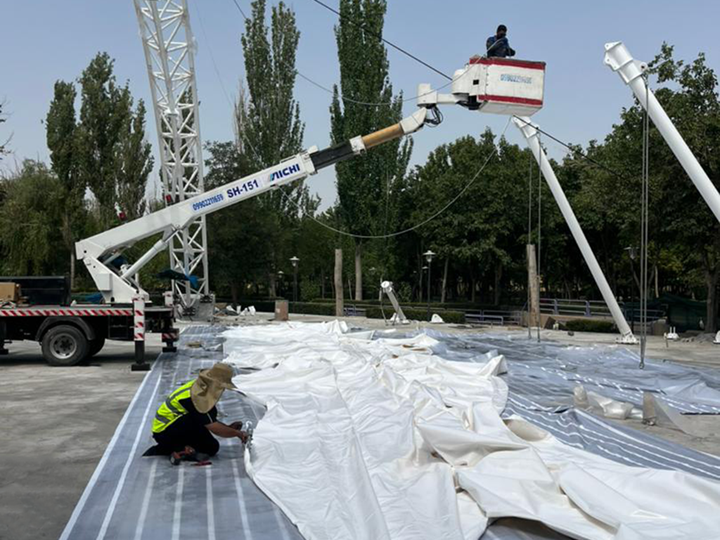

| Výroba a montáž | Diba Tensile Architecture |
