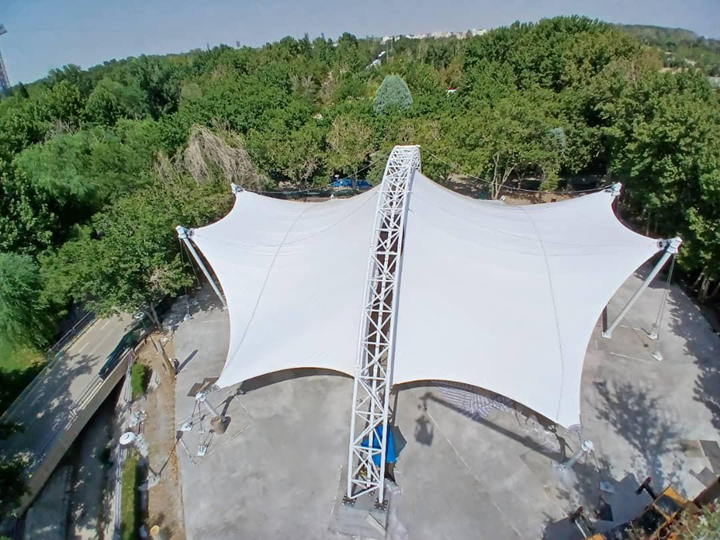

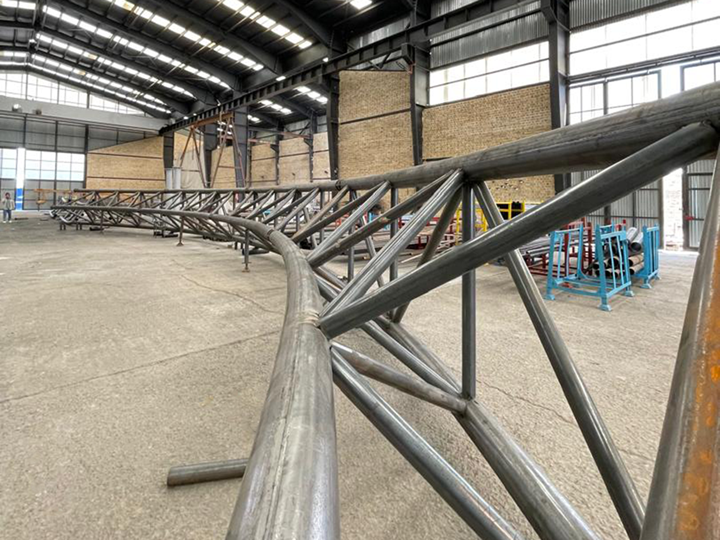

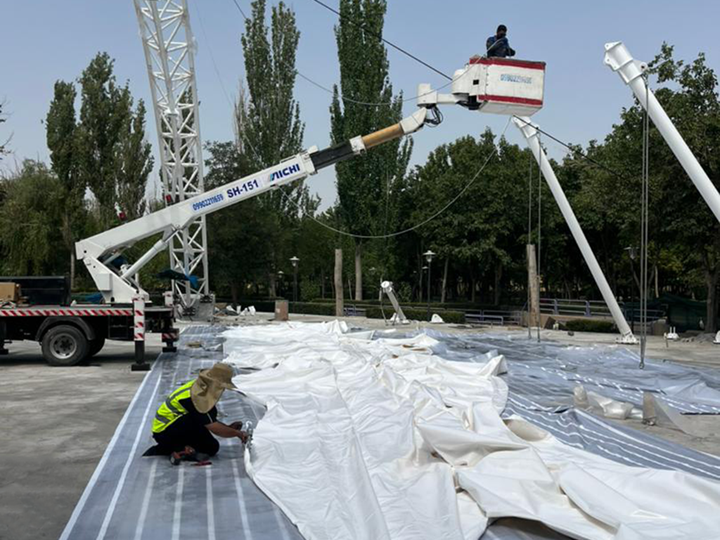

Cette structure est un système de membrane précontrainte, fabriqué en tissu blanc d’un poids de 1050 grammes par mètre carré. La structure principale est conçue comme un système en treillis en acier S235.
L’agencement précis de la membrane, portée par la structure treillis centrale, crée un espace ombragé et confortable pour l’aire de jeux des enfants. Pendant la nuit, l’éclairage chaleureux contribue à une atmosphère conviviale, dynamique et accueillante, qui s’intègre harmonieusement dans l’environnement naturel.

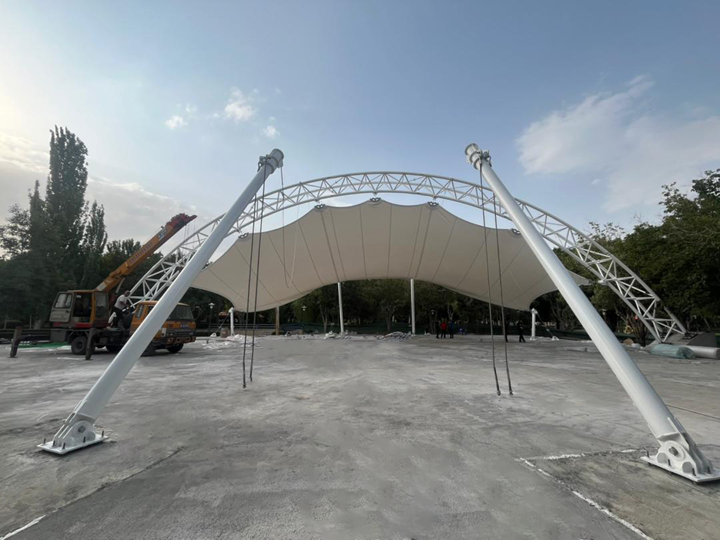

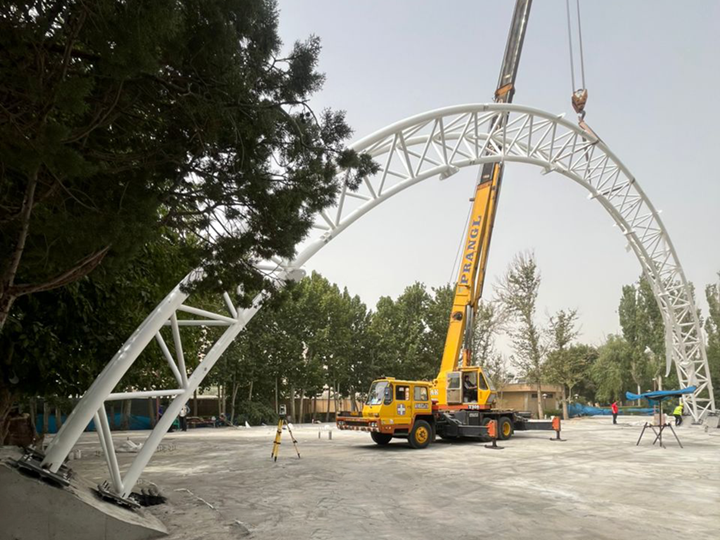

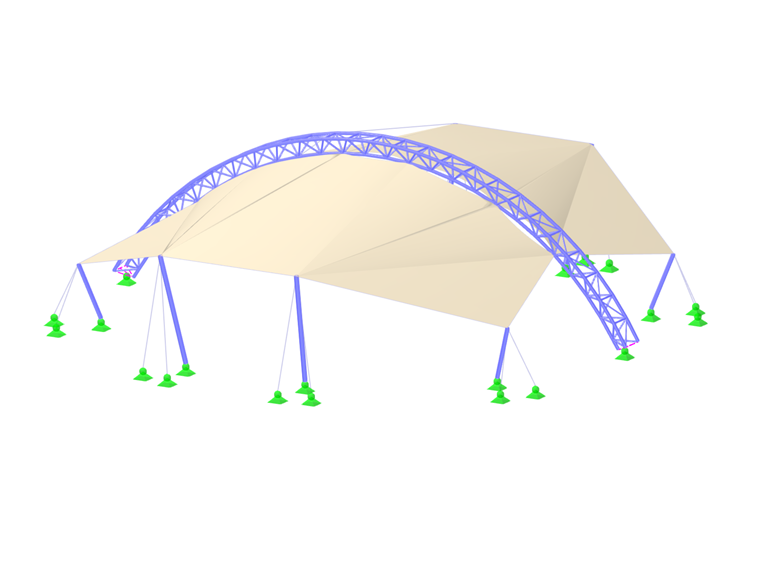

La forme finale de la structure a été développée à l’aide de RFEM 6 et du module complémentaire Recherche de forme. La géométrie de la membrane a été adaptée et optimisée afin d’obtenir une répartition optimale des forces de précontrainte tout en répondant aux exigences esthétiques et architecturales. La configuration en treillis confère non seulement à la forme de la toiture une qualité rythmique, mais garantit également une transmission efficace des efforts vers les fondations.
Au cours du processus de conception, des analyses non linéaires ont été réalisées, en tenant compte des imperfections géométriques. De plus, le risque d’accumulation d’eau sur la membrane a été évalué et le comportement au vent a été étudié à l’aide de simulations CFD dans RWIND.
| Localisation | Ispahan Iran |
| Maître d’ouvrage | Mobarakeh Steel Company |
| Planification conceptuelle détaillée | Diba Tensile Architecture Pouya Rayan Diba |
| Ingénierie des structures | Savana Group |
| Fabrication et montage | Diba Tensile Architecture |
