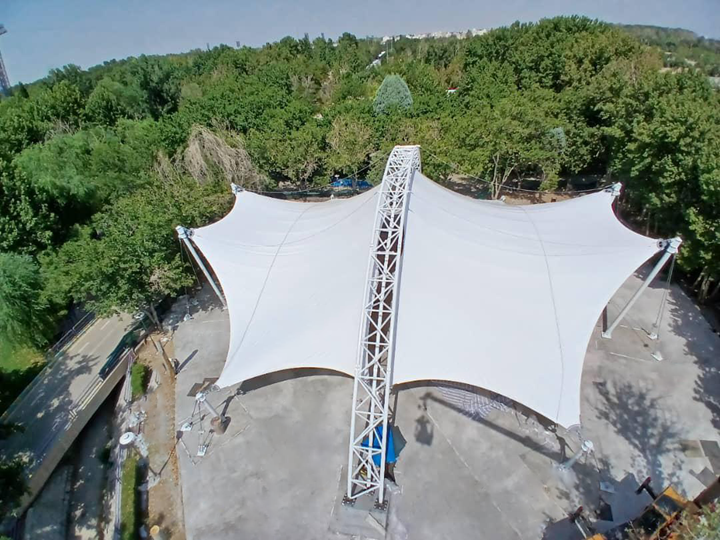

Estructura de cubierta de membrana para parque infantil en Isfahán

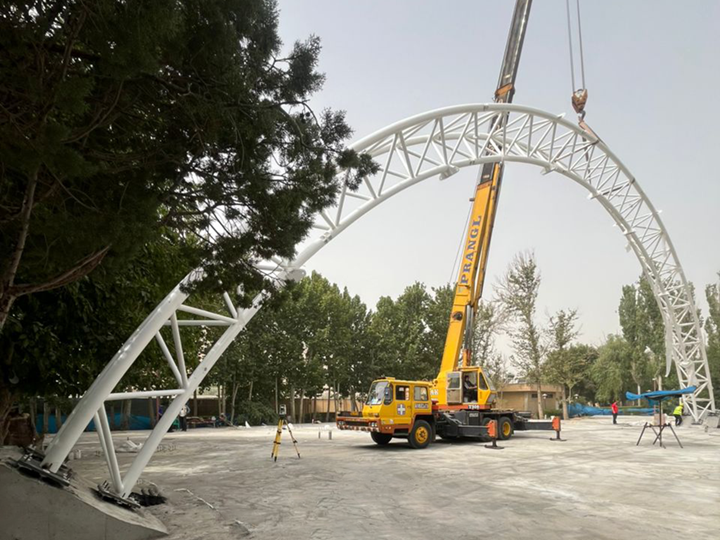

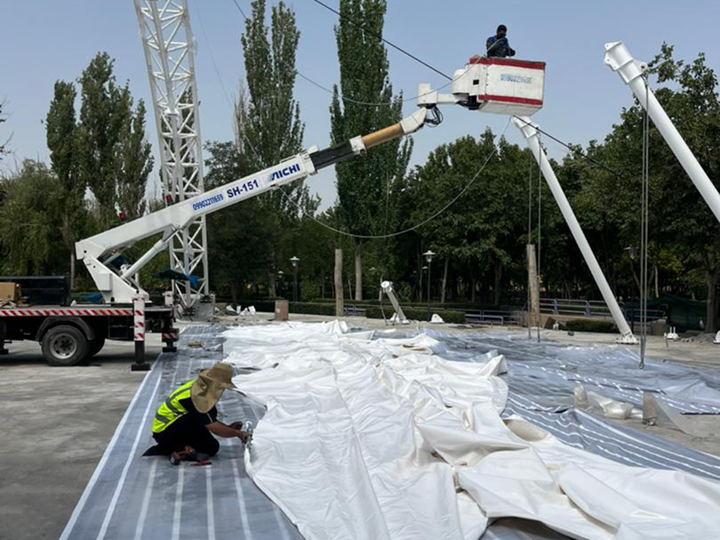

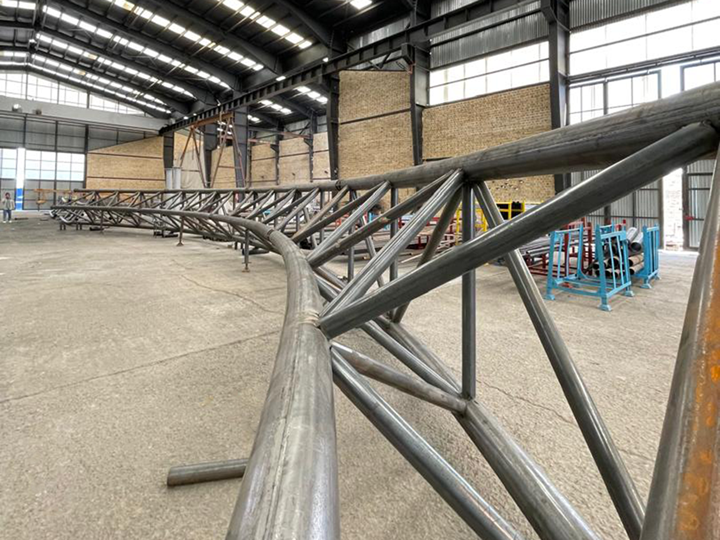

Esta estructura es un sistema de membrana pretensada, fabricada con tejido blanco de un peso de 1.050 gramos por metro cuadrado. La estructura principal está diseñada como un sistema de celosía de acero S235.

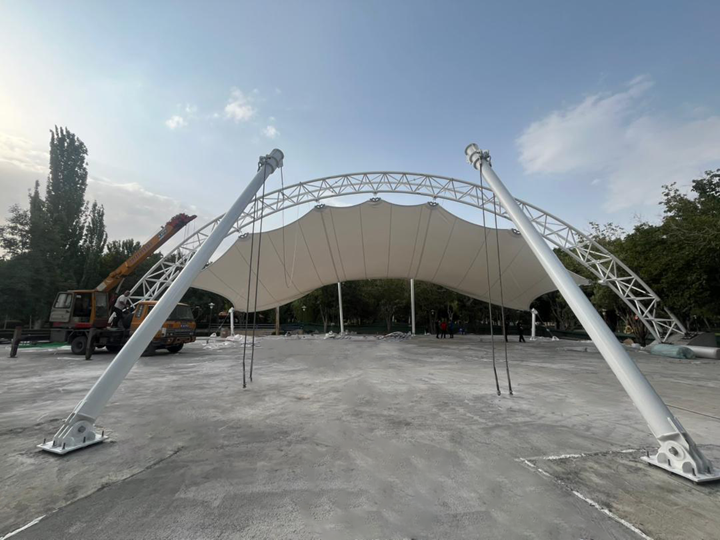

La disposición precisa de la membrana, sostenida por la construcción reticulada central, crea una zona sombreada y confortable para el parque infantil. Durante la noche, la iluminación cálida contribuye a una atmósfera acogedora, dinámica y atractiva que se integra armoniosamente en el entorno natural.

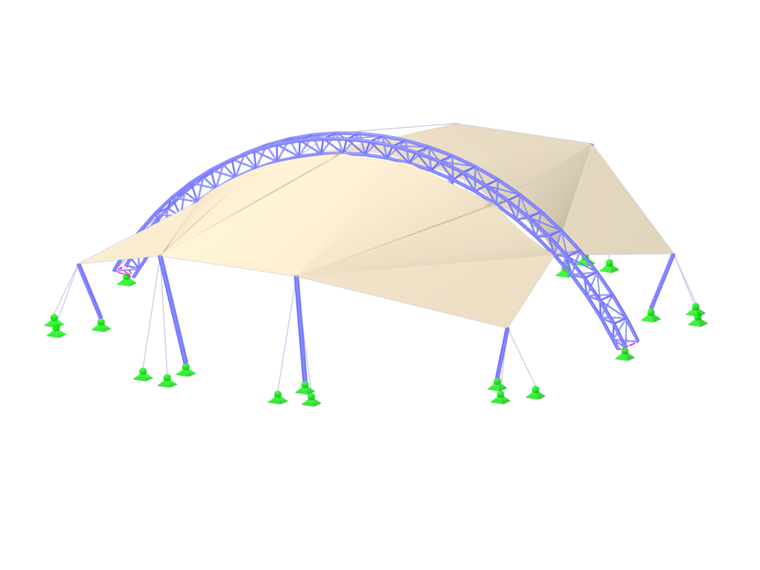

La forma final de la estructura se desarrolló con la ayuda de RFEM 6 y el complemento Búsqueda de forma (Form-Finding). La geometría de la membrana se ajustó y optimizó para lograr una distribución óptima de las fuerzas de pretensado y, al mismo tiempo, cumplir con los requisitos estéticos y arquitectónicos. La configuración reticulada no solo confiere a la forma de la cubierta una cualidad rítmica, sino que también garantiza la transmisión eficiente de las fuerzas a la cimentación.

Durante el proceso de diseño se realizaron análisis no lineales, teniendo en cuenta imperfecciones geométricas. Además, se evaluó el riesgo de acumulación de agua sobre la membrana y se investigó el comportamiento del viento mediante simulaciones CFD en RWIND.
