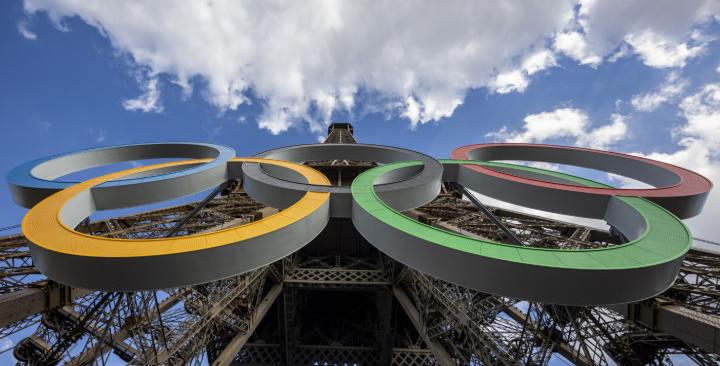

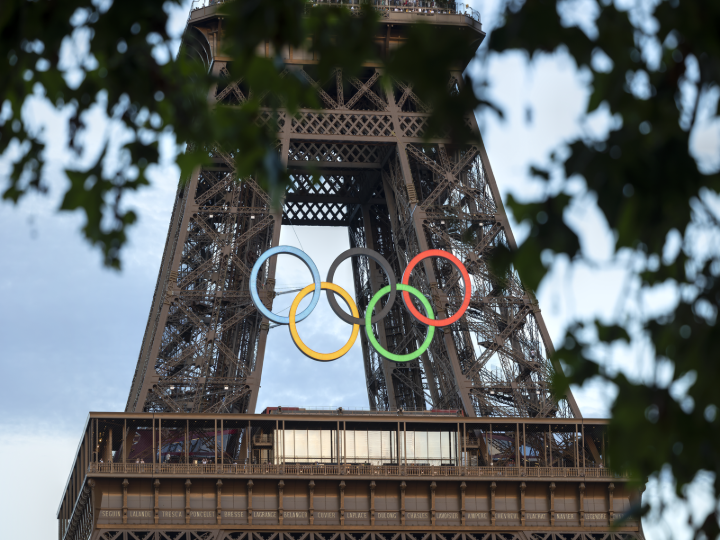

Олимпийские кольца на Эйфелевой башне, Париж

Для изготовления использовалась переработанная сталь XCarb производства ArcelorMittal, изготовленная во Франции. Изготовление колец выполнялось в мастерских компании VIRY.

Несущая конструкция колец состоит из двух подвесов и четырёх диагональных растянутых стержней. Для стабилизации дополнительно были применены восемь канатов. Особым вызовом проекта было надёжное крепление стальной конструкции весом около 30 т на Эйфелевой башне без изменения её существующей стальной конструкции путём сварочных работ или отверстий. Установленные фрикционные зажимы передают силы исключительно через контакт и трение. Благодаря этому удалось сохранить историческую несущую структуру Эйфелевой башни.

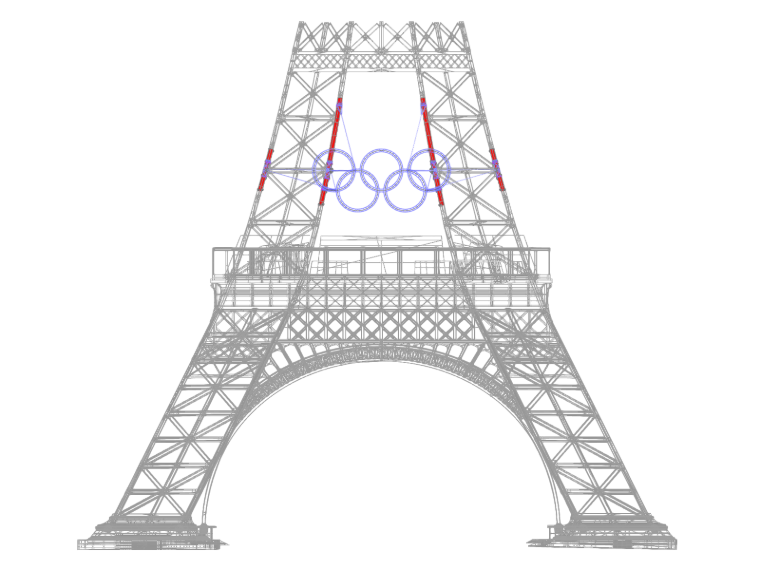

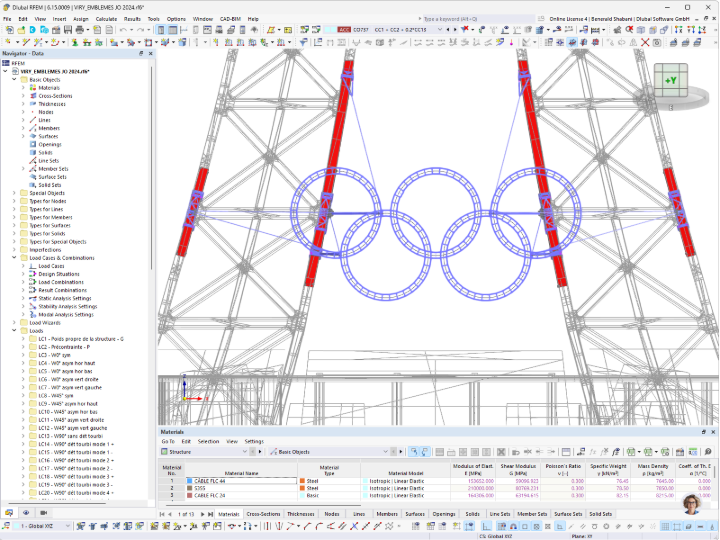

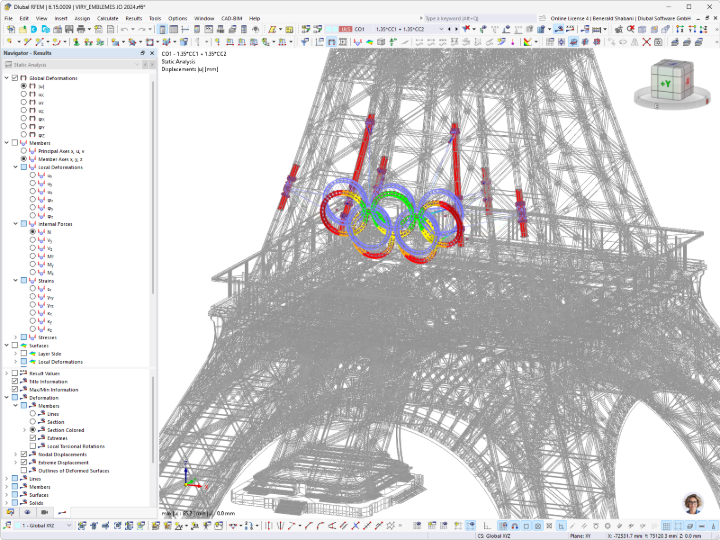

После 3D-сканирования сжатых диагоналей Эйфелевой башни узлы примыкания были смоделированы в RFEM 6 от Dlubal Software. Точки контакта между фрикционными зажимами и существующей конструкцией были представлены соответствующим образом ориентированными нелинейными опорами. Для расчёта и исследования устойчивости дополнительно применялись канатные элементы. Для сечений, специально подобранных под геометрию олимпийских колец, в RSECTION были созданы индивидуальные формы сечений.

Определённые из статической модели опорные реакции и силовые величины были затем переданы в Centre Technique des Industries Mécaniques (CETIM). Там была выполнена механическая проверка существующей стальной конструкции Эйфелевой башни в области точек примыкания.

Проект показывает, как можно надёжно закрепить временную и одновременно исключительную стальную конструкцию на историческом здании. Благодаря сочетанию 3D-сканирования, детального моделирования и расчёта в RFEM 6, нелинейных опорных условий и индивидуальных сечений удалось достоверно доказать несущую способность и устойчивость олимпийских колец с учётом существующей конструкции.
