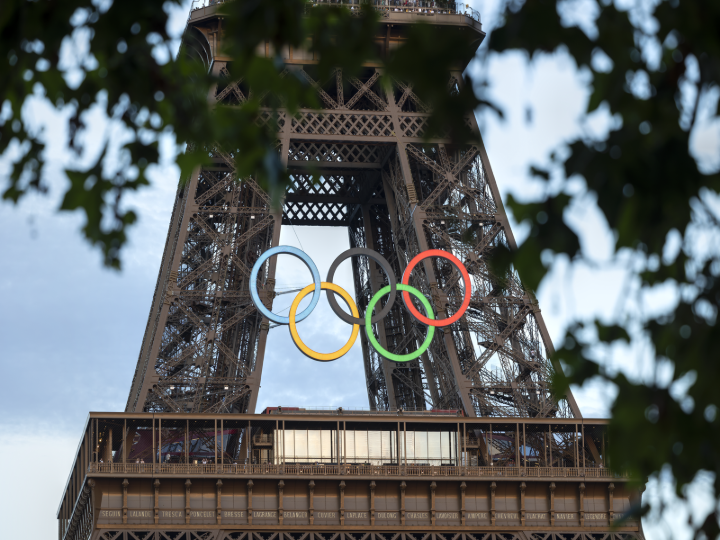

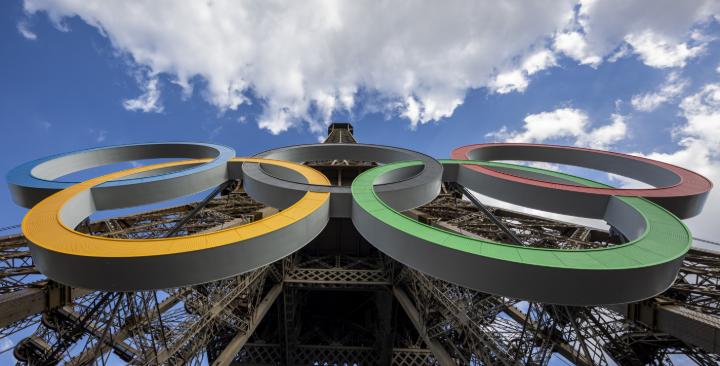

Olympische Ringe am Eiffelturm, Paris

Für die Herstellung kam in Frankreich produzierter XCarb-Recyclingstahl von ArcelorMittal zum Einsatz. Die Fertigung der Ringe erfolgte in den Werkstätten von VIRY.

Die Tragkonstruktion der Ringe besteht aus zwei Hängern und vier diagonalen Zugstäben. Zur Stabilisierung wurden zusätzlich acht Seile eingesetzt. Eine besondere Herausforderung des Projekts bestand darin, die rund 30 t schwere Stahlkonstruktion sicher am Eiffelturm zu befestigen, ohne dessen bestehende Stahlkonstruktion durch Schweißarbeiten oder Bohrungen zu verändern. Die eingesetzten Reibklemmen übertragen die Kräfte ausschließlich über Kontakt und Reibung. Dadurch konnte die historische Tragstruktur des Eiffelturms erhalten bleiben.

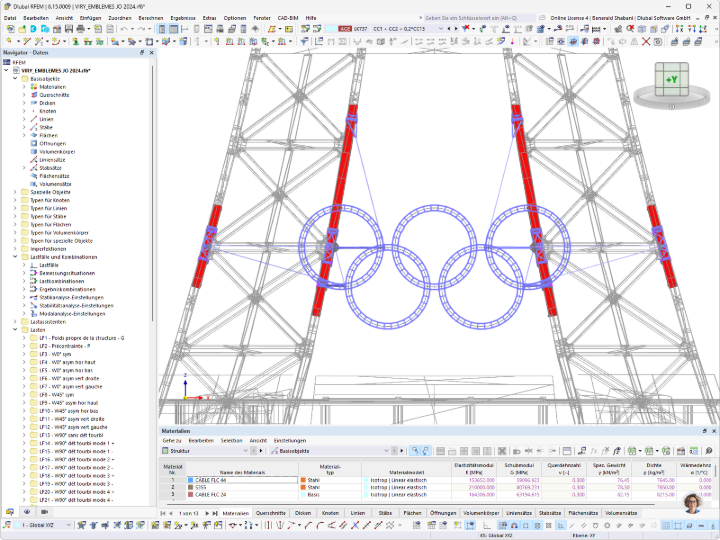

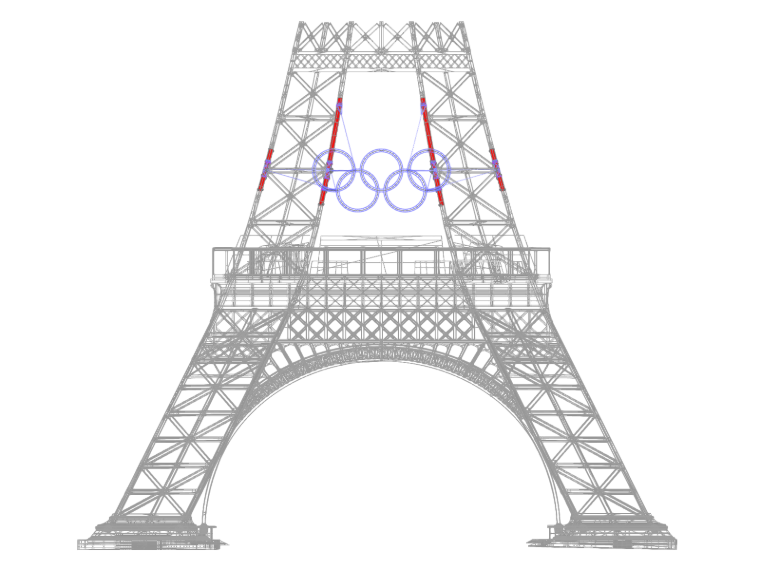

Nach einem 3D-Scan der Streben des Eiffelturms wurden die Anschlussbereiche in RFEM 6 von Dlubal Software modelliert. Die Kontaktpunkte zwischen den Reibklemmen und der bestehenden Konstruktion wurden dabei durch entsprechend ausgerichtete nichtlineare Lager abgebildet. Für die Bemessung und Untersuchung der Stabilität kamen zusätzlich Seilelemente zum Einsatz.
Für die speziell auf die Geometrie der olympischen Ringe abgestimmten Querschnitte wurden in RSECTION individuelle Querschnittsformen erzeugt.

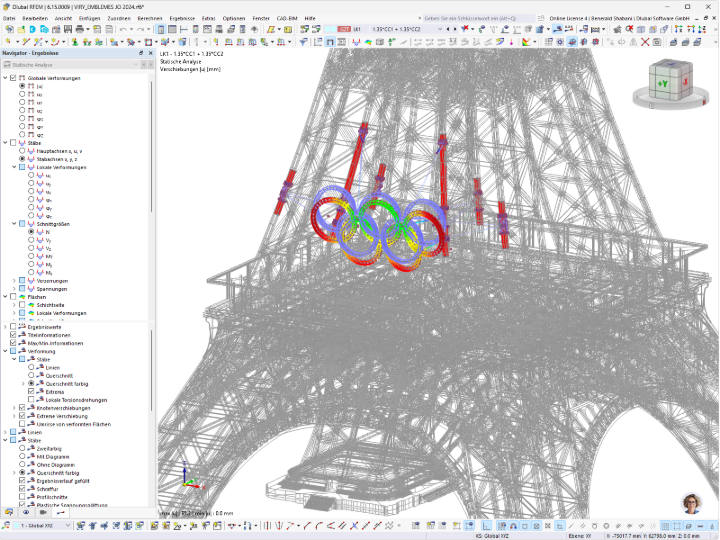

Die aus dem statischen Modell ermittelten Auflagerreaktionen und Kraftgrößen wurden anschließend an das Centre Technique des Industries Mécaniques (CETIM) übergeben. Dort erfolgte die mechanische Überprüfung der bestehenden Stahlkonstruktion des Eiffelturms im Bereich der Anschlusspunkte.

Das Projekt zeigt, wie sich eine temporäre und zugleich außergewöhnliche Stahlkonstruktion sicher an einem historischen Bauwerk befestigen lässt. Durch die Kombination aus 3D-Scan, detaillierter Modellierung und Bemessung in RFEM 6, nichtlinearen Lagerbedingungen und individuellen Querschnitten konnte die Tragfähigkeit und Stabilität der olympischen Ringe unter Berücksichtigung der bestehenden Konstruktion zuverlässig nachgewiesen werden.
