Para la fabricación se utilizó acero reciclado XCarb producido en Francia por ArcelorMittal. La fabricación de los anillos se realizó en los talleres de VIRY.
La estructura de soporte de los anillos está formada por dos colgadores y cuatro barras diagonales trabajando a tracción. Para la estabilización se emplearon adicionalmente ocho cables. Un desafío especial del proyecto consistió en fijar de forma segura la estructura de acero de aproximadamente 30 toneladas a la Torre Eiffel sin modificar su estructura de acero existente mediante trabajos de soldadura o perforaciones. Las abrazaderas de fricción instaladas transmiten las fuerzas exclusivamente mediante contacto y fricción. De este modo se pudo conservar la estructura de soporte histórica de la Torre Eiffel.

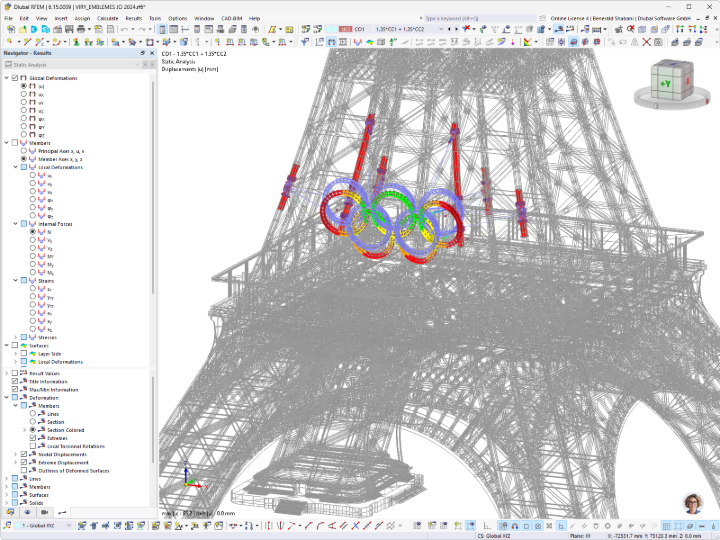

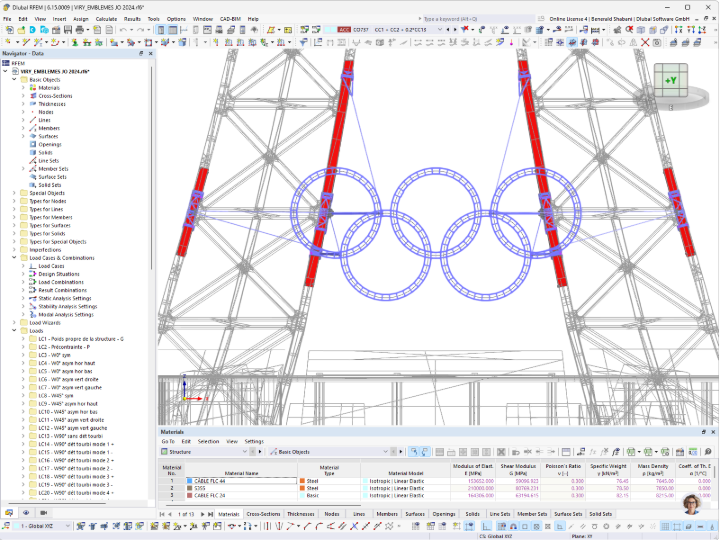

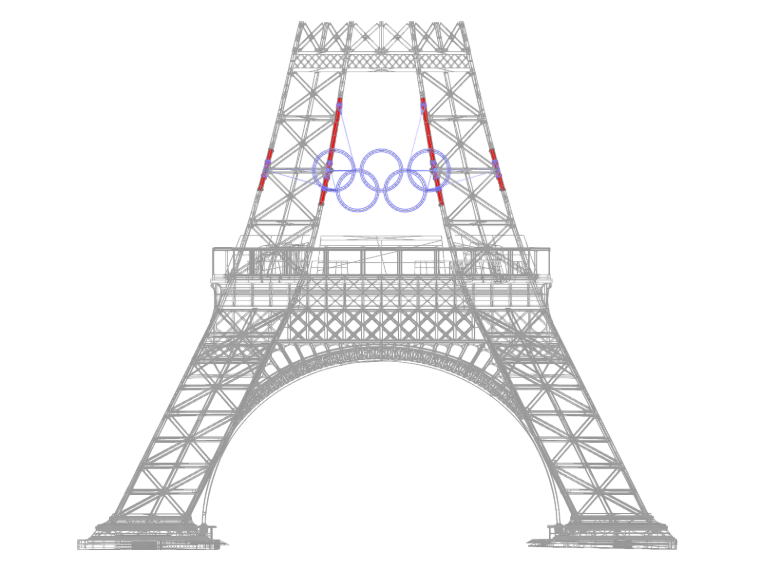

Tras un escaneo 3D de las diagonales de la Torre Eiffel, las zonas de conexión se modelaron en RFEM 6 de Dlubal Software. Los puntos de contacto entre las abrazaderas de fricción y la estructura existente se representaron mediante apoyos no lineales adecuadamente orientados. Para el cálculo y la investigación de la estabilidad se utilizaron además elementos de cable. Para las secciones adaptadas específicamente a la geometría de los anillos olímpicos se crearon formas de la sección individuales en RSECTION.
Las reacciones en los apoyos y las magnitudes de las fuerzas determinadas a partir del modelo estructural se entregaron posteriormente al Centre Technique des Industries Mécaniques (CETIM). Allí se realizó la verificación mecánica de la estructura de acero existente de la Torre Eiffel en la zona de los puntos de conexión.
El proyecto demuestra cómo se puede fijar de forma segura una estructura de acero temporal y, al mismo tiempo, extraordinaria a un edificio histórico. Gracias a la combinación de un escaneo en 3D, un modelado detallado y el cálculo en RFEM 6, condiciones de apoyo no lineales y secciones individuales, se pudo verificar de manera fiable la capacidad de carga y la estabilidad de los anillos olímpicos teniendo en cuenta la estructura existente.
| Lugar | Av. Gustave Eiffel, 75007 París, Francia |
| Contratista | ArcelorMittal France |
| Representante del propietario | JM ROUECHE Conseil |
| Diseñador principal | T/E/S/S atelier d'ingénierie y INGELUX |
| Diseño estructural | VIRY FAYAT GROUP et T/E/S/S atelier d’ingénierie |
| Fabricante de acero | VIRY FAYAT GROUP |
