Pour la fabrication, de l'acier recyclé XCarb produit en France par ArcelorMittal a été utilisé. La fabrication des anneaux a été réalisée dans les ateliers de VIRY.

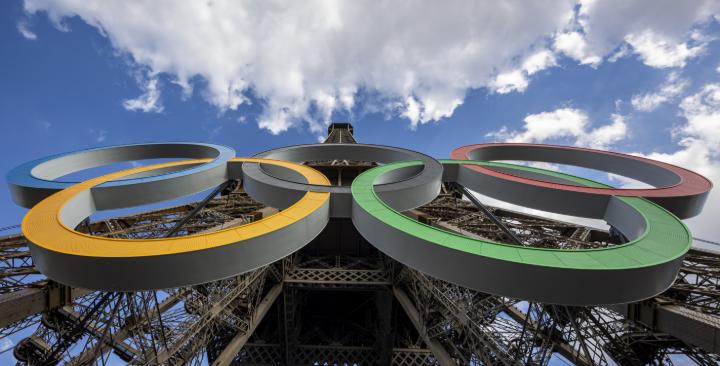

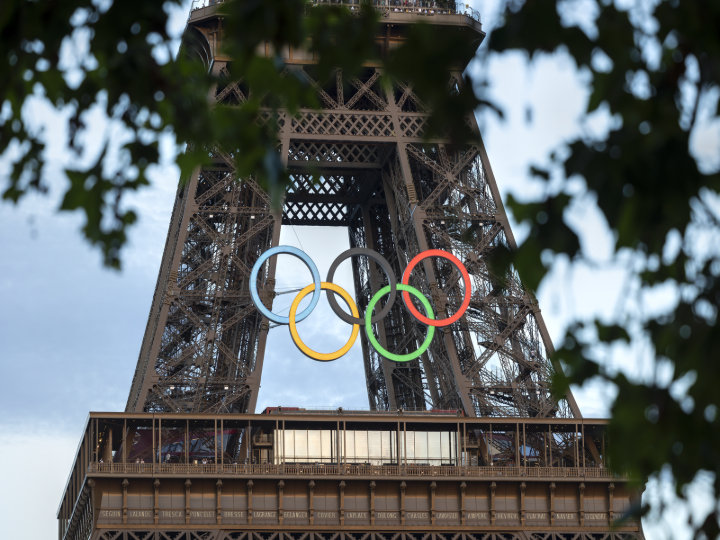

La structure porteuse des anneaux se compose de deux sabots et de quatre tirants diagonaux. Pour la stabilisation, huit câbles ont été utilisés en supplément. Un défi particulier du projet consistait à fixer la structure en acier d'environ 30 t en toute sécurité sur la tour Eiffel, sans modifier sa structure en acier existante par des travaux de soudage ou des forages. Les colliers de serrage par frottement utilisés transmettent les forces exclusivement par contact et frottement. La structure porteuse historique de la tour Eiffel a ainsi pu être préservée.

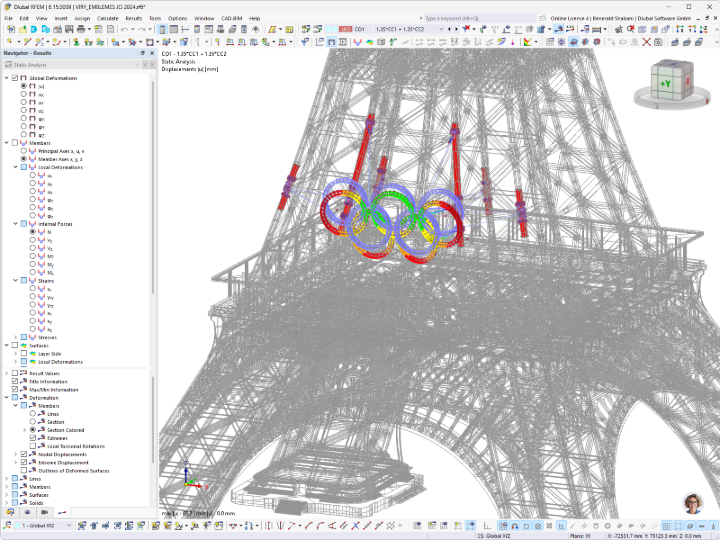

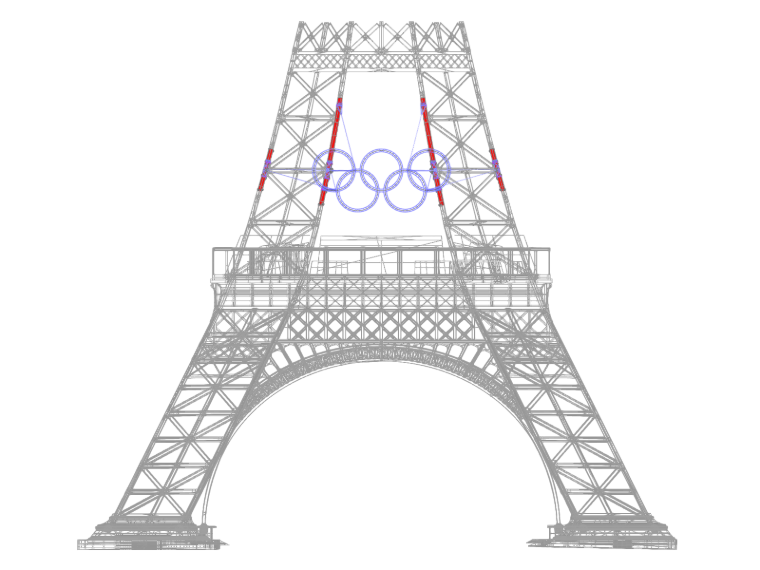

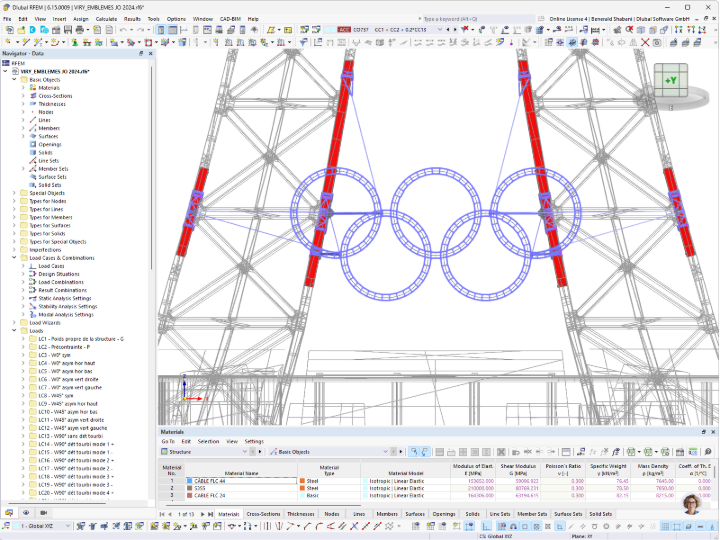

Après un scan 3D des bielles de la tour Eiffel, les zones d'assemblage ont été modélisées dans RFEM 6 de Dlubal Software. Les points de contact entre les colliers de serrage par frottement et la structure existante ont été représentés par des appuis non linéaires correspondamment orientés. Pour la vérification et l'analyse de la stabilité, des éléments de câble ont été utilisés en supplément. Pour les sections adaptées spécialement à la géométrie des anneaux olympiques, des formes de section individuelles ont été créées dans RSECTION.
Les réactions d’appui et les grandeurs de force déterminées à partir du modèle structurel ont ensuite été transmises au Centre Technique des Industries Mécaniques (CETIM). C'est là qu'a été réalisée la vérification mécanique de la structure en acier existante de la tour Eiffel au niveau des nœuds d’assemblage.
Le projet montre comment une structure en acier temporaire et pourtant exceptionnelle peut être fixée en toute sécurité sur un bâtiment historique. Grâce à la combinaison d'un scan 3D, d'une modélisation détaillée et d'une vérification dans RFEM 6, de conditions d'appui non linéaires et de sections individuelles, la capacité portante et la stabilité des anneaux olympiques ont pu être vérifiées de manière fiable en tenant compte de la structure existante.
| Localisation | Avenue Gustave Eiffel, 75007 Paris, France |
| Entrepreneur | ArcelorMittal France |
| Représentant du maître d’ouvrage | JM ROUECHE Conseil |
| Concepteur principal | T/E/S/S bureau d’études et INGELUX |
| Calcul de la structure | Groupe VIRY FAYAT et atelier d’ingénierie T/E/S/S |
| Fabricant d'acier | VIRY FAYAT GROUP |
