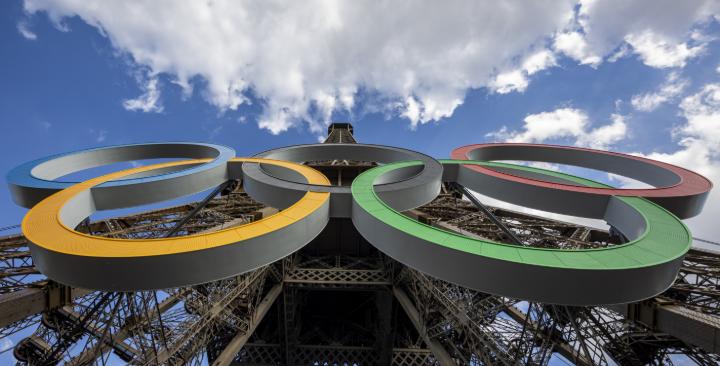

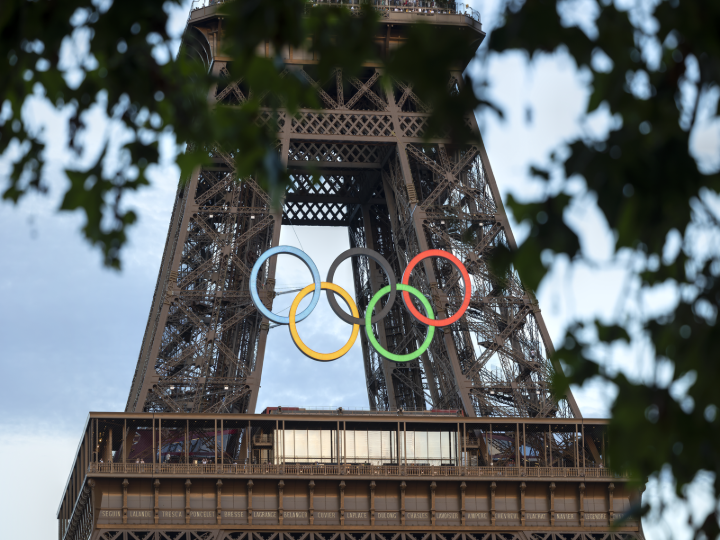

Anelli olimpici sulla Torre Eiffel, Parigi

Per la fabbricazione è stato utilizzato acciaio riciclato XCarb prodotto in Francia da ArcelorMittal. La produzione degli anelli è avvenuta nelle officine di VIRY.

La struttura portante degli anelli è composta da due ganci e quattro aste in trazione diagonali. Per la stabilizzazione sono stati inoltre impiegati otto funi. Una particolare sfida del progetto consisteva nel fissare in modo sicuro la struttura in acciaio del peso di circa 30 t alla Torre Eiffel, senza alterarne la struttura in acciaio esistente tramite lavori di saldatura o perforazioni. Le morse a attrito utilizzate trasmettono le forze esclusivamente tramite contatto e attrito. In questo modo è stata preservata la struttura di supporto storica della Torre Eiffel.

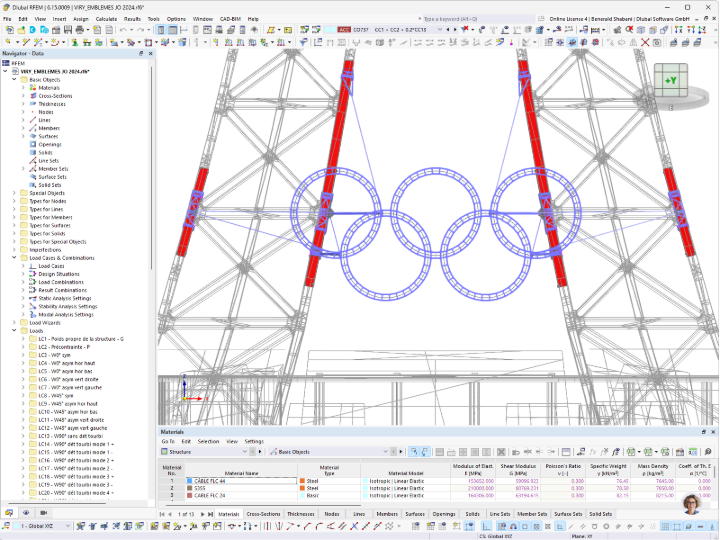

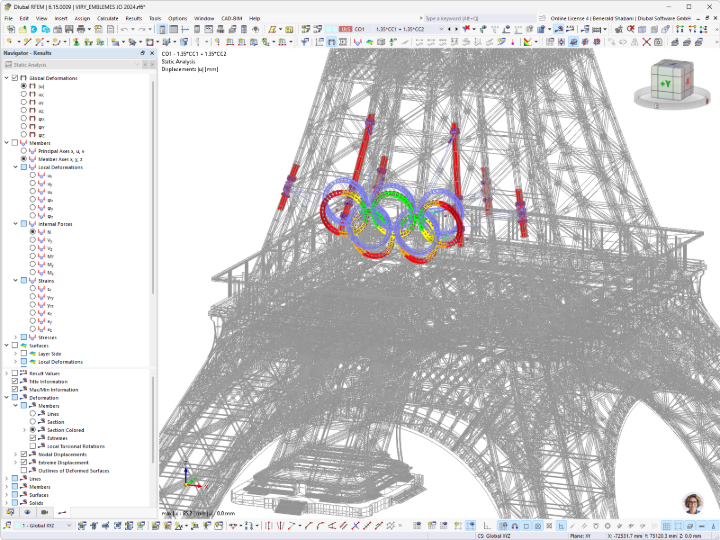

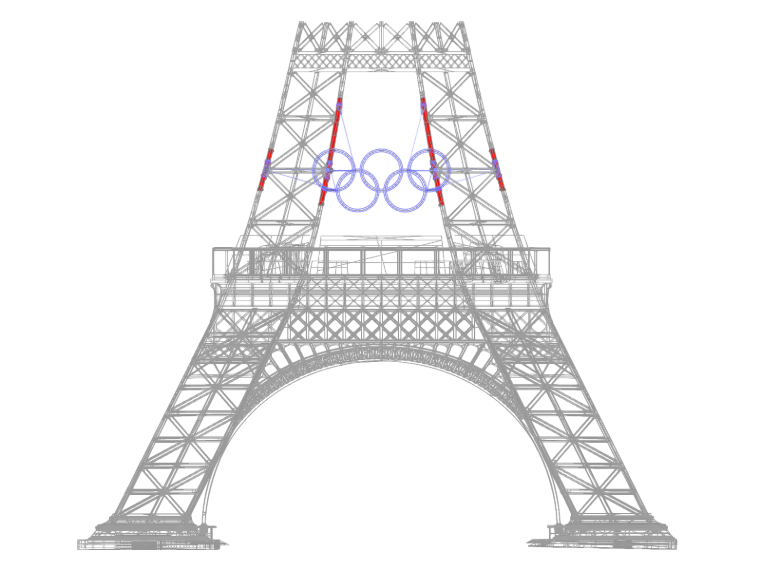

Dopo una scansione 3D dei montanti della Torre Eiffel, le zone di collegamento sono state modellate in RFEM 6 di Dlubal Software. I punti di contatto tra le morse a attrito e la struttura esistente sono stati rappresentati tramite supporti nonlineari opportunamente orientati. Per la verifica e l'analisi della stabilità sono stati inoltre impiegati elementi a fune. Per le sezioni studiate appositamente sulla geometria degli anelli olimpici sono state create in RSECTION forme di sezione individuali.

Le reazioni vincolari e le grandezze di forza ricavate dal modello strutturale sono state successivamente trasmesse al Centre Technique des Industries Mécaniques (CETIM). Qui è stata effettuata la verifica meccanica della struttura in acciaio esistente della Torre Eiffel nella zona dei punti di collegamento.

Il progetto mostra come sia possibile fissare in modo sicuro una struttura in acciaio temporanea e allo stesso tempo eccezionale a un edificio storico. Grazie alla combinazione di scansione 3D, modellazione dettagliata e verifica in RFEM 6, condizioni di supporto nonlineari e sezioni individuali, è stata dimostrata in modo affidabile la capacità massima e la stabilità degli anelli olimpici tenendo conto della struttura esistente.
