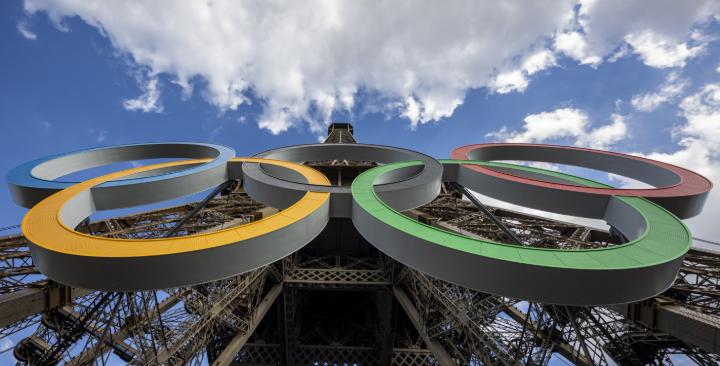

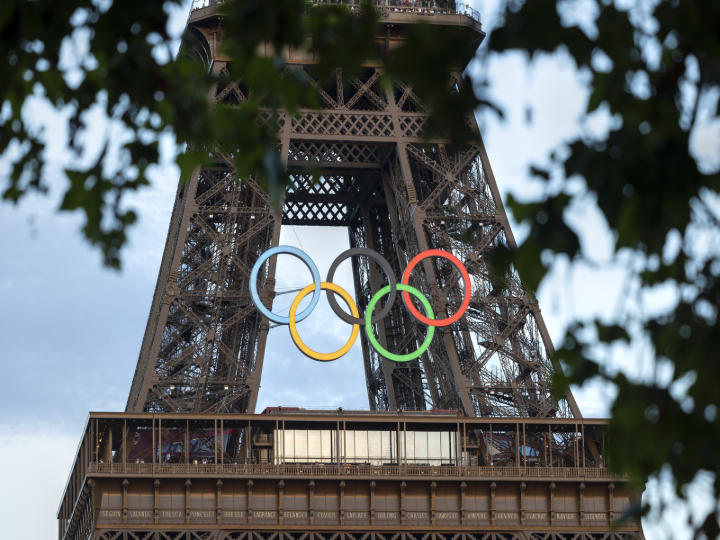

Anéis olímpicos na Torre Eiffel, Paris

Para a fabricação foi utilizado aço reciclado XCarb produzido pela ArcelorMittal em França. A fabricação dos anéis teve lugar nas oficinas da VIRY.

A estrutura portante dos anéis é composta por duas barras de suspensão e quatro tirantes diagonais. Para a estabilização foram adicionalmente utilizados oito cabos. Um desafio particular do projeto consistiu em fixar a estrutura de aço de cerca de 30 t de forma segura na Torre Eiffel, sem alterar a sua estrutura de aço existente através de trabalhos de soldadura ou perfurações. As grampeadoras de atrito utilizadas transmitem as forças exclusivamente através de contacto e atrito. Desta forma, foi possível preservar a histórica estrutura de apoio da Torre Eiffel.

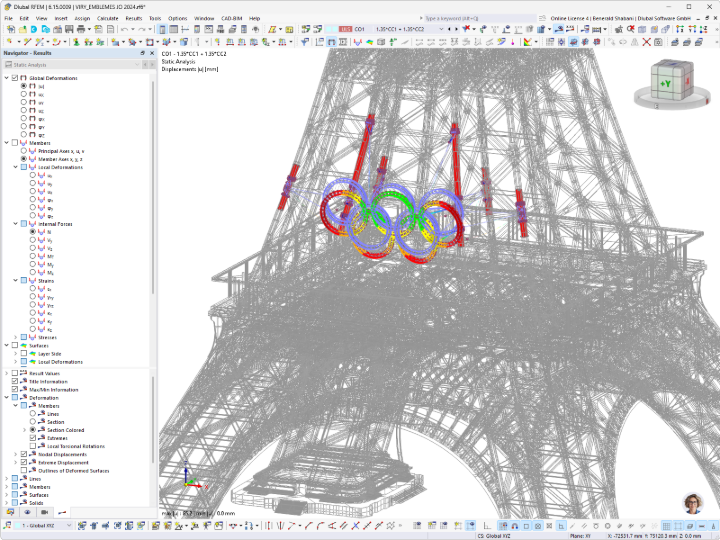

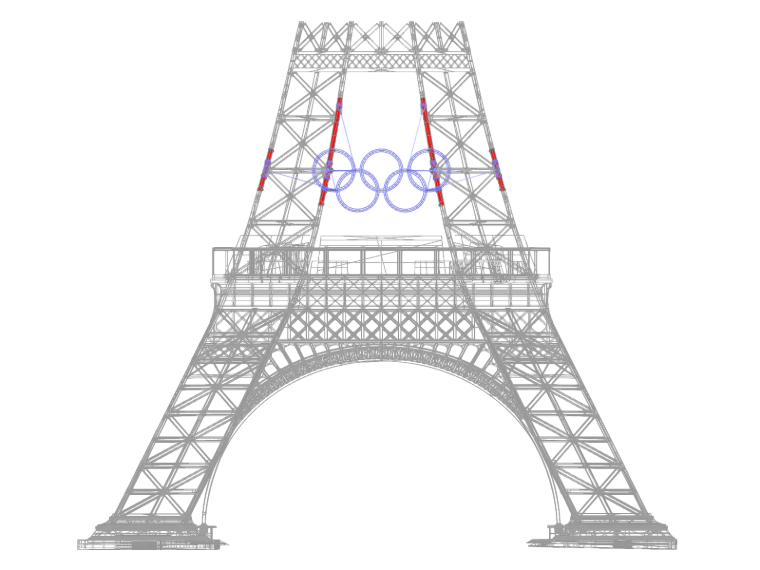

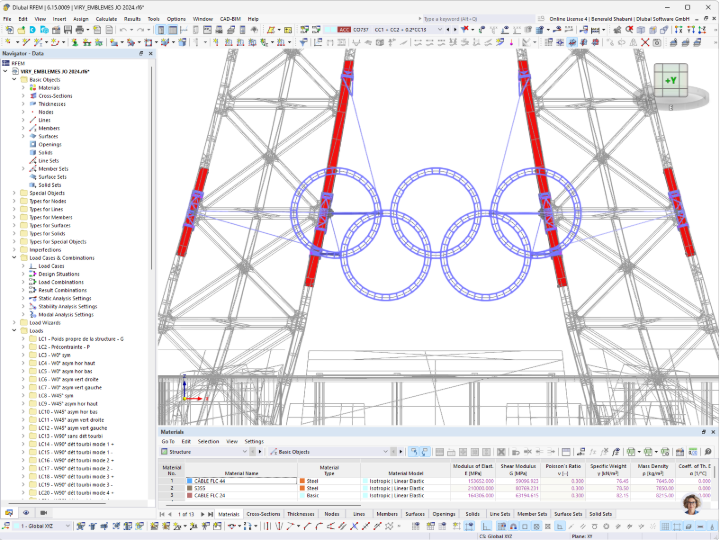

Após uma digitalização 3D das escoras da Torre Eiffel, as zonas de ligação foram modeladas no RFEM 6 da Dlubal Software. Os pontos de contacto entre as grampeadoras de atrito e a estrutura existente foram representados através de apoios não lineares correspondentemente orientados. Para o dimensionamento e a análise da estabilidade foram adicionalmente utilizados elementos de cabo. Para as secções transversais especialmente adaptadas à geometria dos anéis olímpicos, foram criadas no RSECTION formas de secção transversal individuais.

As reações de apoio e as forças determinadas a partir do modelo estrutural foram posteriormente transmitidas ao Centre Technique des Industries Mécaniques (CETIM). Aí foi realizada a verificação mecânica da estrutura de aço existente da Torre Eiffel na zona dos pontos de ligação.

O projeto mostra como é possível fixar de forma segura uma estrutura de aço temporária e simultaneamente excecional a um edifício histórico. Através da combinação de digitalização 3D, modelação detalhada e dimensionamento no RFEM 6, condições de apoio não lineares e secções transversais individuais, foi possível comprovar de forma fiável a capacidade de carga e a estabilidade dos anéis olímpicos, tendo em conta a estrutura existente.
