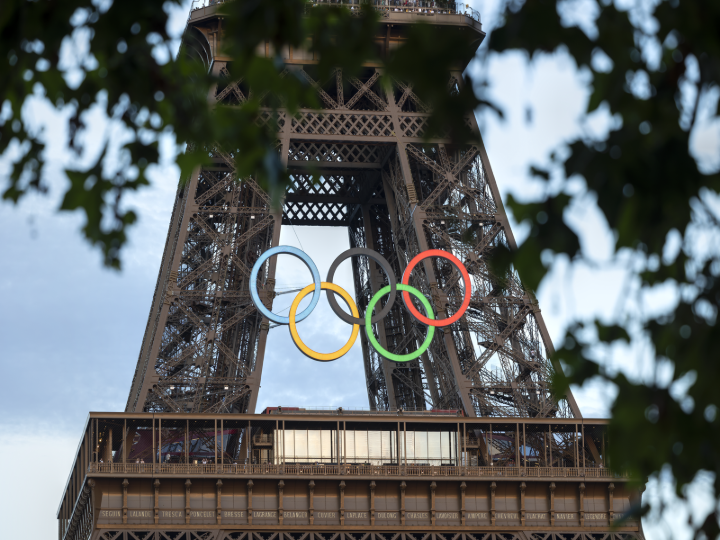

巴黎埃菲尔铁塔上的奥运五环

奥运五环钢结构采用 ArcelorMittal 在法国生产的 XCarb 再生钢材制造，五环构件由 VIRY 负责加工制作。

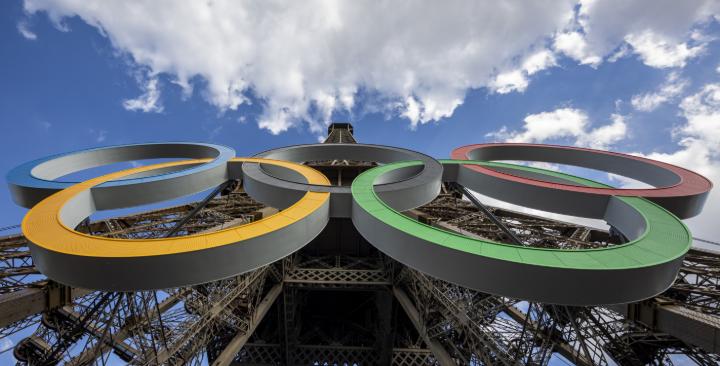

五环的承重结构由两根吊索和四根斜向拉索组成，另外还设置了八根钢索，以增强结构的稳定性。本项目的一项重大挑战，是如何将这个重量约为 30 吨的钢结构安全地固定在埃菲尔铁塔上，同时避免通过焊接或钻孔对其既有钢结构进行任何改动。该项目采用的摩擦夹具仅通过接触与摩擦传递作用力，从而完整保留了埃菲尔铁塔的历史承重结构。

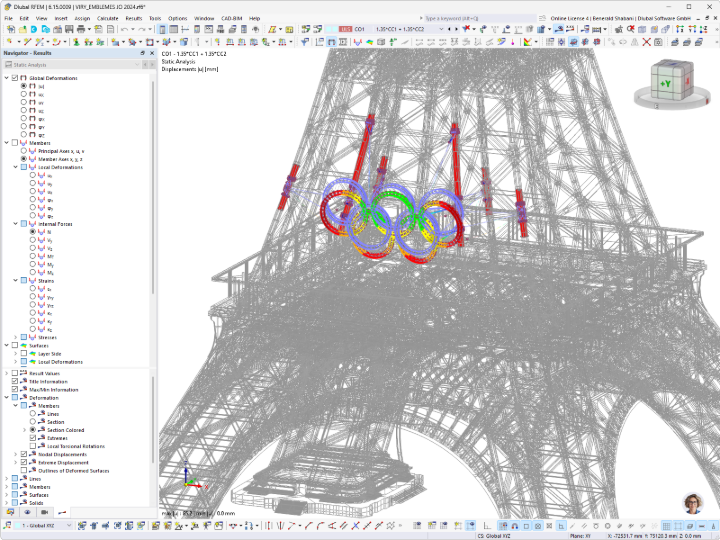

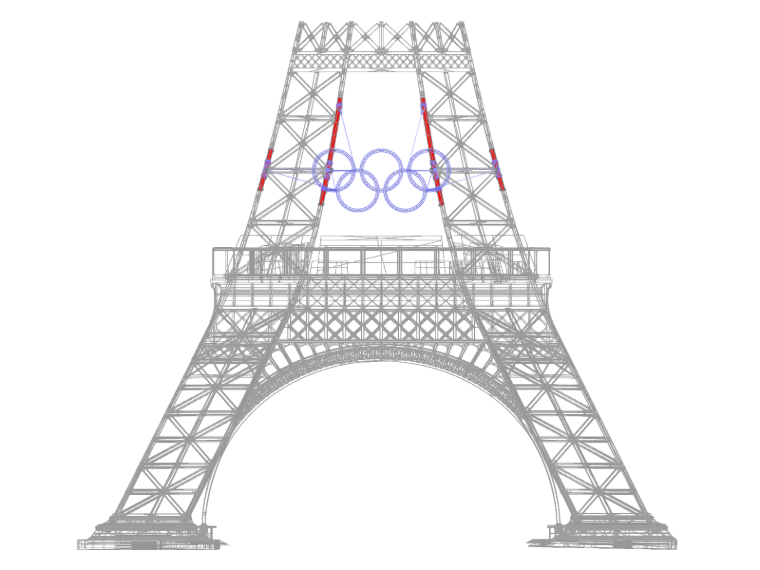

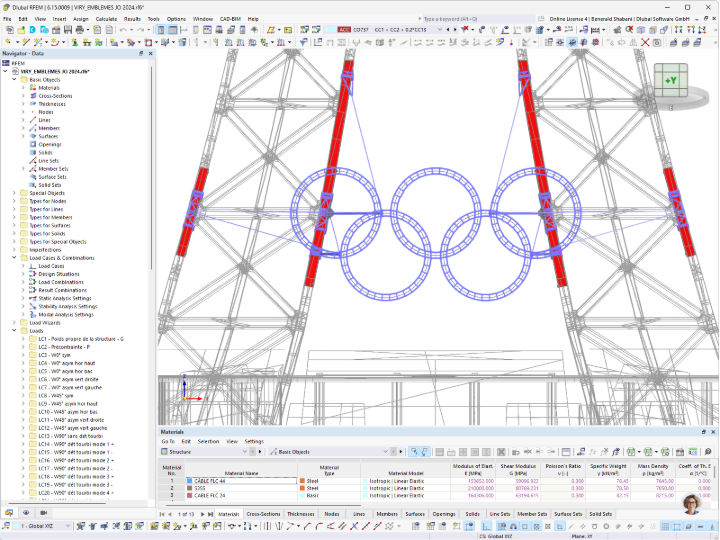

在对埃菲尔铁塔的斜撑构件进行三维扫描后，项目团队使用 Dlubal 软件的 RFEM 6 对连接区域进行了建模。摩擦夹具与既有结构之间的接触点，通过设置非线性支座进行模拟。此外，还采用索单元对结构进行设计验算和稳定性分析。针对奥运五环的特殊几何形状，设计人员还使用 RSECTION 创建了专门定制的截面形式，以满足其独特的结构设计要求。

随后，结构计算模型得出的支座反力和内力被提交给法国机械工业技术中心（CETIM），由该机构对埃菲尔铁塔连接区域的既有钢结构进行力学复核。

该项目展示了如何将一个临时性且造型独特的钢结构安全地安装在历史建筑上。通过结合三维扫描、RFEM 6 精细建模与结构验算、非线性支座模拟以及定制截面设计，在充分考虑埃菲尔铁塔既有结构条件的基础上，可靠地验证了奥运五环钢结构的承载能力与稳定性。
