评估抗震设计的相关性

在'荷载工况和组合'对话框中点击全部计算按钮。 程序会计算所有的荷载工况和荷载组合。

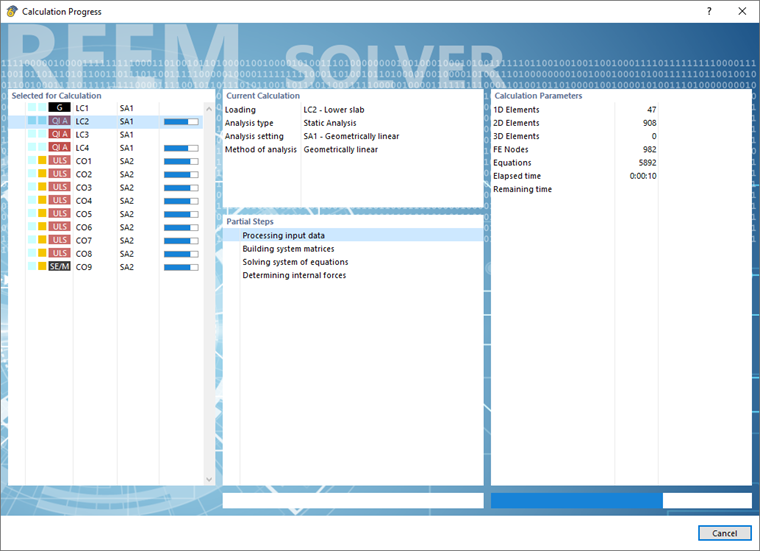

计算进度

计算结束时，会自动确定结果组合的结果。 使用工具栏列表来选择您想要查看其结果的荷载工况、荷载组合或设计状况。

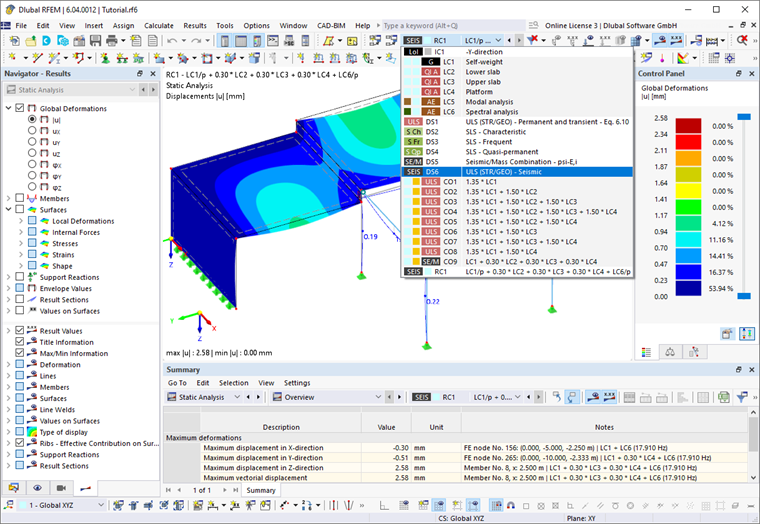

结果组合的结果和可用结果列表

设置抗震设计情况DS6 。

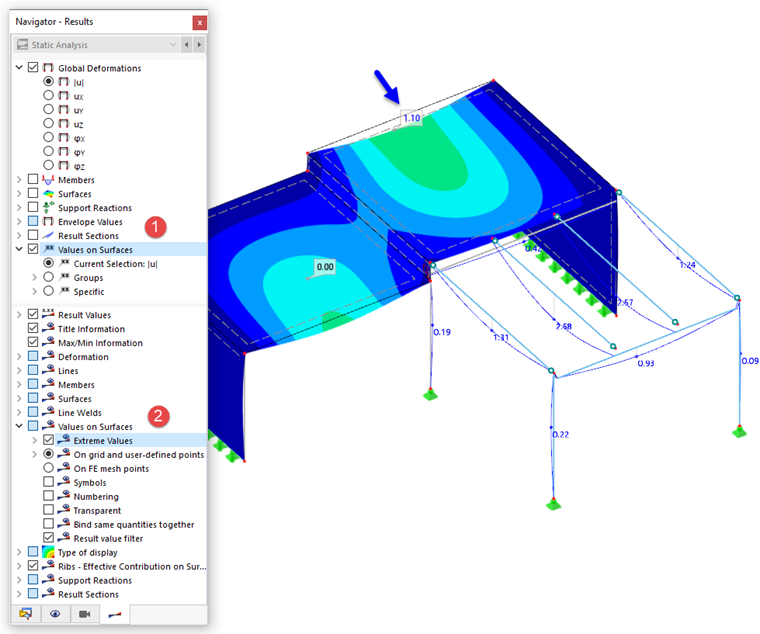

抗震设计情况下变形极值

平台梁的变形为大约 2.6 mm（这与地震分析无关），而所有面的最大变形为 1.1 mm。 要在模型上显示该值，请选择导航器(1)上部的值选项。 然后激活其下部 (2) 中的极值。

然后选择“普通”的 ULS 设计状况DS1来比较变形。

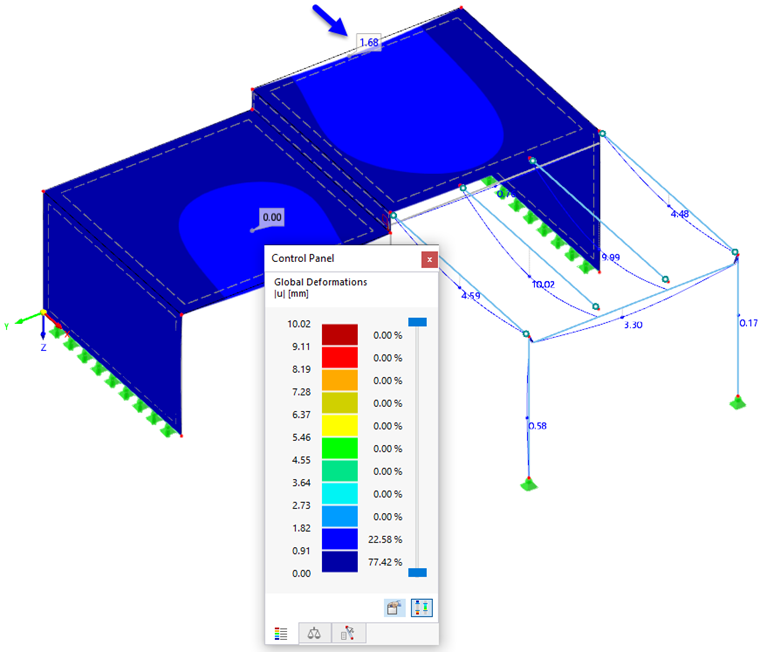

抗震设计情况“普通”的变形

平台梁变形了 10 mm；面的总的最大值约为 1.7 mm。 这两个值都远大于抗震设计情况下的值。 这意味着该模型不易受到地震作用。 通过抗震分析得出的力相对较小。 这表明地震与设计不相关。
