计算反应谱分析结果

您已经定义了反应谱分析荷载工况的所有参数。 点击计算按钮开始对 LC6 进行反应谱分析。

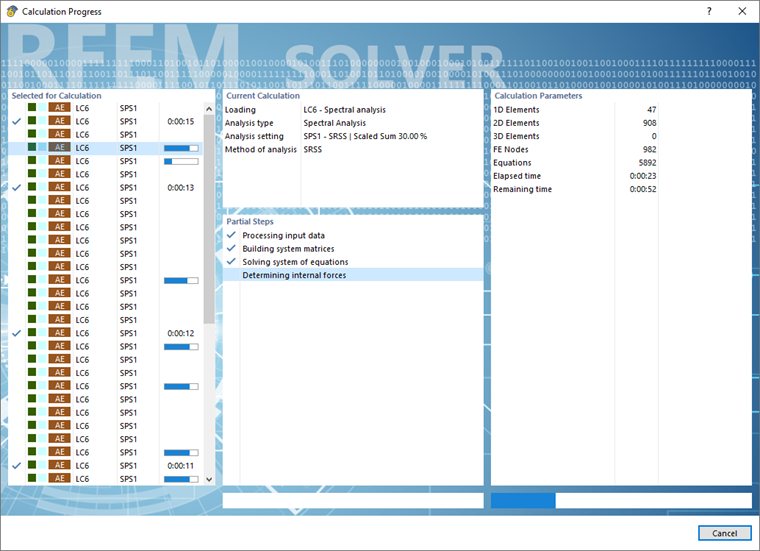

计算进度

您可以在'计算进度'对话框中看到 LC6 被计算了几次： 自动计算子结果 方向 和每隔 将它们叠加起来，得到所有极值的包络线。 因为在 extbookmarkmanual|图片 047065|反应谱分析设置#，可以评估那些子结果。

计算后，上述变形包络线 |U| 显示在工作窗口中。 它们代表真实变形，而不是模态分析那样缩放的结果。

变形按比例总和包络

您可以在导航器 - 结果中控制显示哪些子结果。 打开列表可以检查反应谱每个方向上的变形和每个相关的振型。

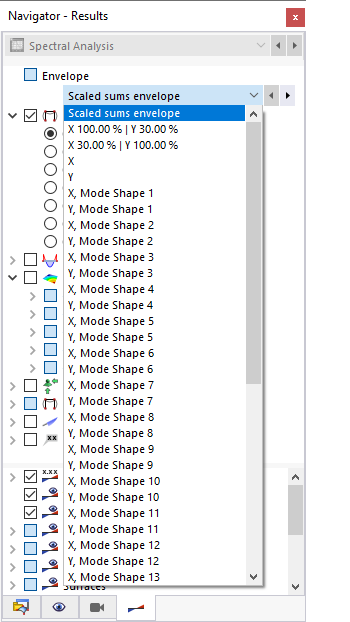

可用于任何振型和方向的结果

该列表还可以访问缩放总和以及X和Y方向的变形。

'包络值'类别提供了一些特定选项，让您可以显示最大或最小结果，而不是同时显示两者。

按照 100%/30% 组合规则的最大结果

您会注意到，反应谱分析得出的变形非常小。 这是由于该模型是相当刚性的。 如果想增加变形的小数位数，则可以使用 点击表格工具栏上的编辑按钮，然后选择单位和小数位数选项。

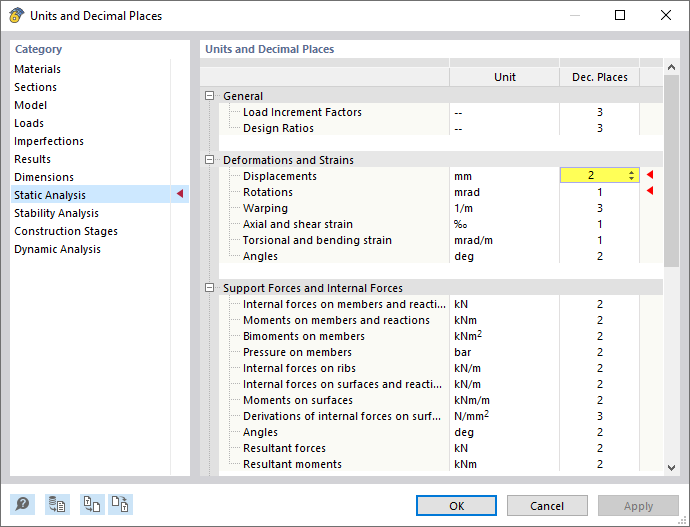

调整变形的小数位数

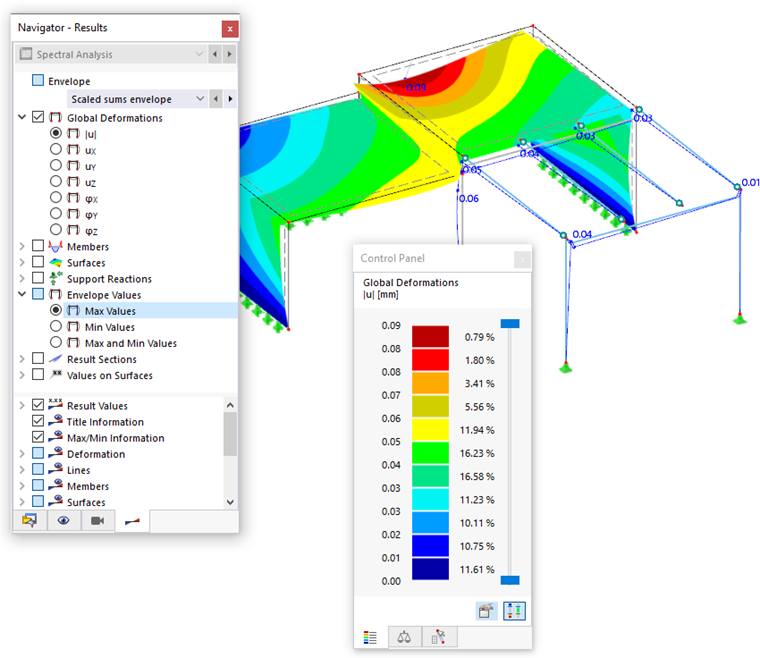

在'单位和小数位数'对话框中选择静力分析类别。 为'位移'输入两位小数。 然后点击确定应用修改。

最大变形保留两位小数

计算结果也同时显示在表中。 计算结果与静力分析的结果基本一致。 但是，在“伪加速度”表格中，用户可以读取施加在虚拟单自由度振动模型节点上的加速度。

表格显示节点的伪加速度

每个节点都有两个值，每个值分别代表最大值和最小值。
