结果评估

您可以在导航器 - 结果中控制模型上显示的结果。默认设置为第一阶振型的振型 |u|(参见 Mode Shape of Lowest Natural Frequency 图片)。

自振频率

No. | Natural Frequency f [Hz] 列表包含所有 32 个振型,这些振型是使振型质量系数之和超过 90% 极限所需的。通过点击列表旁边的 和 按钮,可以浏览模型的自振频率。打开列表时也可以直接选择特定的振型。

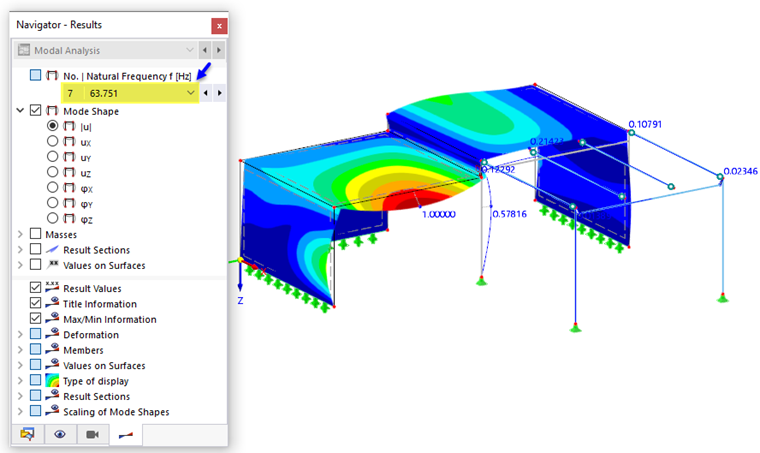

与第七固有频率相关的振型

点击工具栏上的 按钮,可以以动画形式显示振型。

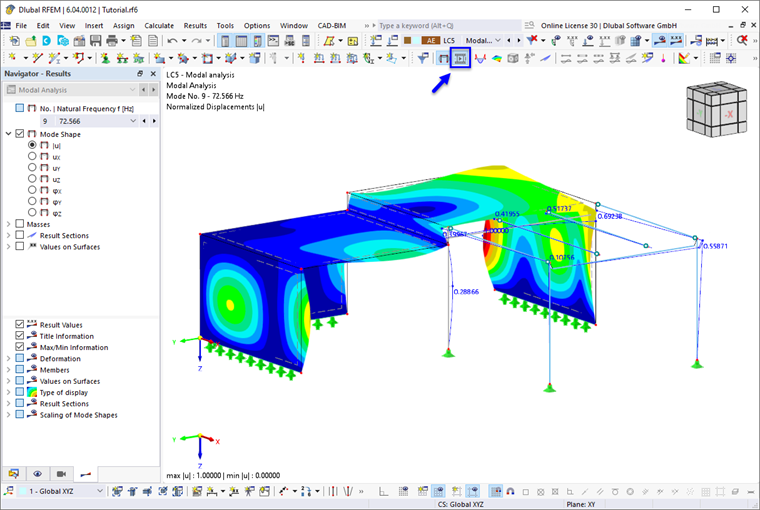

将振型显示为动画

再次按 按钮即可停止动画。

振型

模型的每个频率都对应一个振型。虽然这些振型矢量看起来像结构力学计算所得的变形,但它们并不代表实际意义上的"变形"。位移和转动被缩放到最大值 1,并且是无量纲的。因此在表头中被称为"归一化位移"和"归一化转动"(参见 Normalized Mode Shape Results by Node 图片)。

通过在导航器的"振型"类别中选择相应选项,可以显示每个平移和转动的振型分量。例如,选择 u_Z 分量。

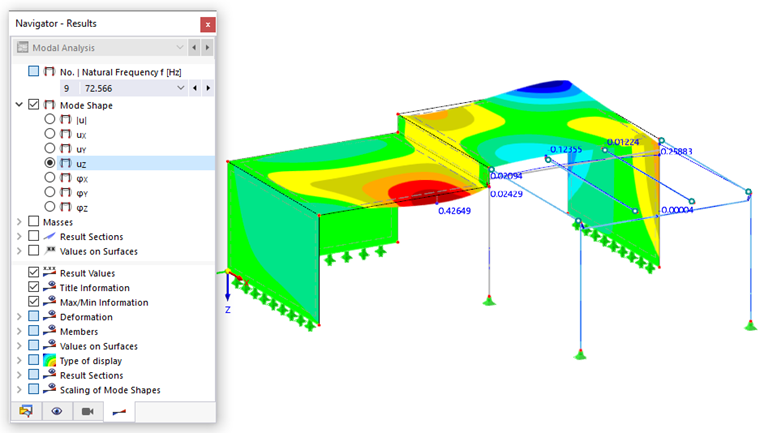

显示 uZ 振型分量

尝试其他选项后,请重新设置缩放的 |u| 结果。如果要将最大结果缩放为不同的最大值,可以使用导航器底部提供的特定选项之一。这些选项在Online Manual中有说明。

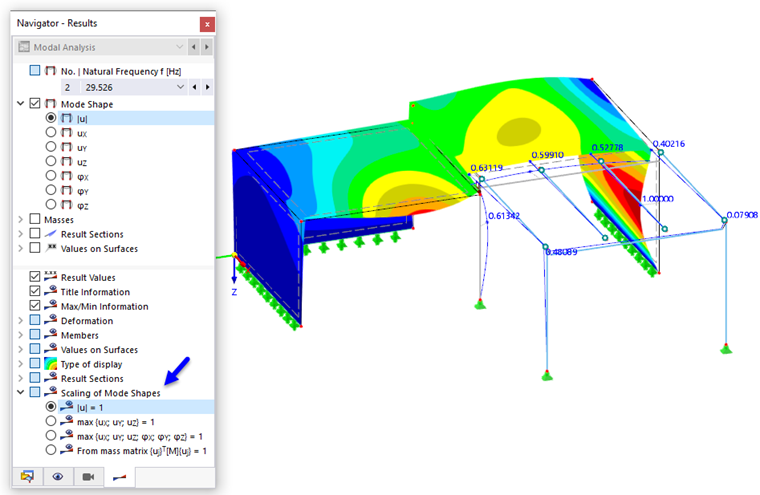

振型的缩放选项

有效振型质量

您可能已经注意到,Effective Modal Masses 表在确定所需振型数量时提供了重要信息(参见 Factors for Effective Modal Masses 图片)。有效振型质量描述了每个自振频率在各方向上激活了多少质量。

网格点中的质量

您可以检查模态分析中考虑的质量。为此,请选择 Masses in Mesh Points 表。

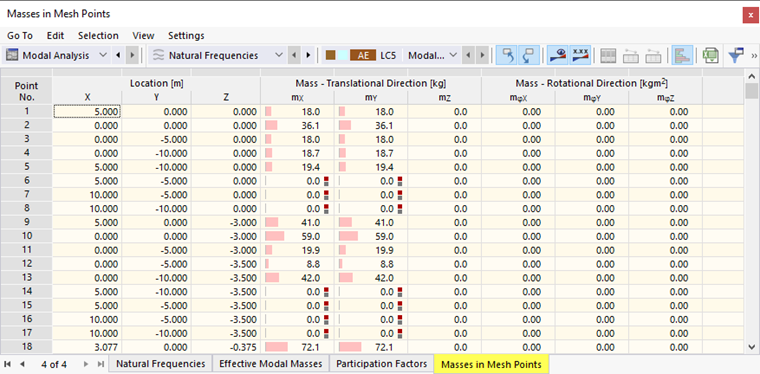

检查网格点上的质量

这些质量来自 Load Combination CO9 中包含的荷载。它们仅在 Modal Analysis Settings 中指定的 X 和 Y 方向有效。表格最末尾显示各方向的总和。

要在模型的有限元节点上以图形方式显示质量,请在"导航器 - 结果"中勾选 Masses 复选框。默认设置为 X 方向的质量 m_X。

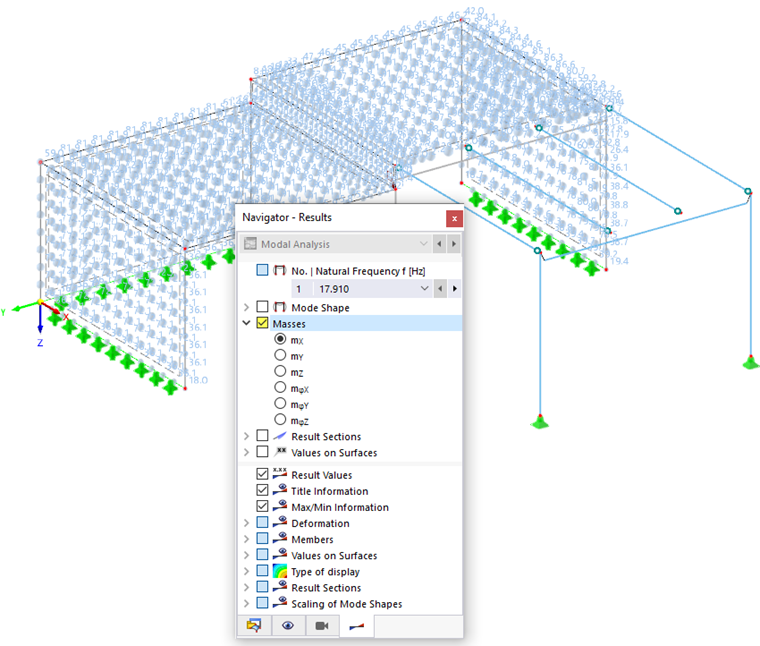

X 方向作用的网格点中的质量

施加到每个网格节点的质量用一个球表示,其大小按最大值缩放。同样,只有 m_X 和 m_Y 选项是相关的。杆件没有质量球,因为它们的质量未纳入模态分析(参见 Neglecting Masses of Specific Members 图片)。

振型的数值结果

所有振型的值都整理在相应的表格中。您可以从"模态分析"的子类别中选择它们。

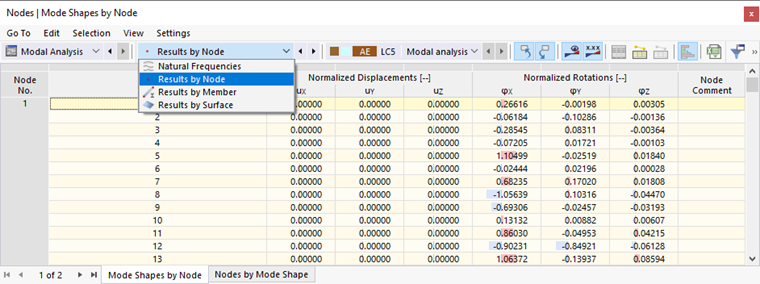

正则化振型结果(按节点)

节点、杆件或面的归一化位移和转动按对象编号或振型列出。

最后,点击工具栏上的 按钮保存模态分析结果。
