检查设置

如果在'导航器 - 数据'树的'钢结构设计类型'和'钢结构设计'类别中有红色突出显示，则表示某些参数未定义、错误分配或与设计无关的(例如C30/37材料或混凝土截面)。

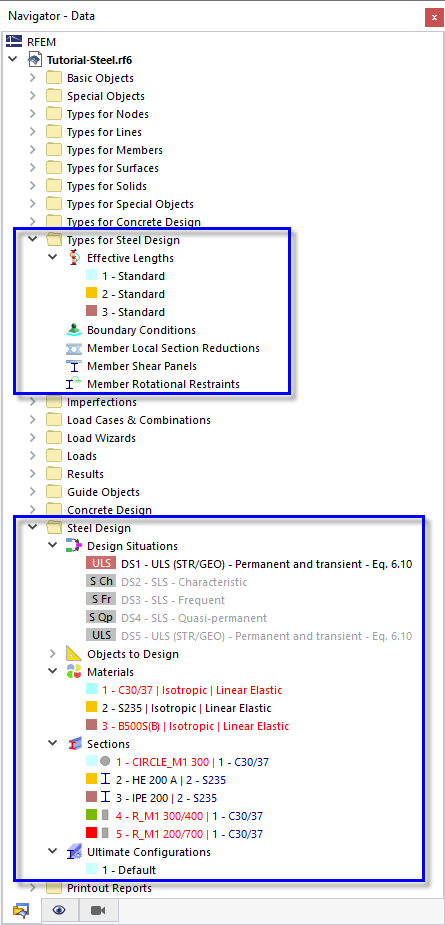

钢结构设计的导航器项

横向加劲在'杆件属性'目录树中管理。

还有一些选项可以检查导航器和表格中的设置。

导航器 - 显示

点击 选项卡打开导航器 - 显示。 通过'钢结构设计属性'中的项目可以打开或关闭特定的类型。 例如当您勾选杆件有效长度复选框时，会显示与确定特征值相关的节点支座。

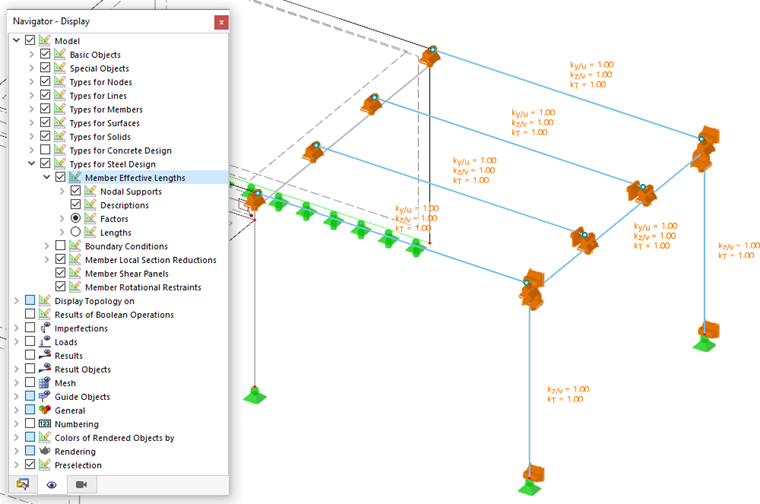

显示有效长度与节点支座

清除该复选框，以便再次关闭有效长度。

表

所有与钢结构设计相关的参数也会显示在工作区下方的表格中。 要访问它们，请从主要类别列表中选择钢结构设计。

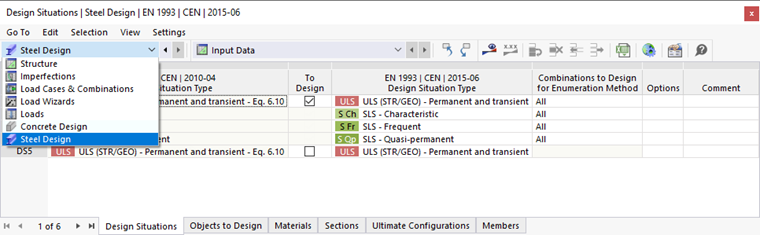

“钢结构设计”表

在'要设计的对象'表格中列出了与设计相关的杆件，在'杆件'表格中列出了这七种杆件的详细信息及其设计选项，并用符号表示。

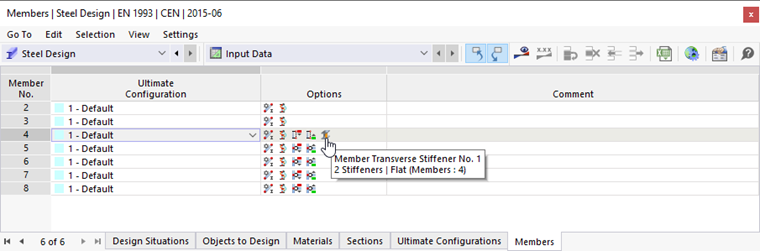

“杆件”表与设计选项符号

点击其中一个图标，例如'杆件横向加劲'，打开'编辑杆件'对话框，在该对话框中可以检查或修改杆件的设置。
