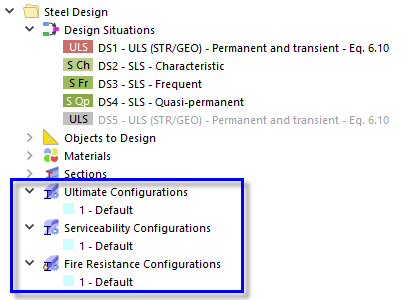

Im Ordner „Stahldesign“ des Navigators sind drei Konfigurationen für den Grenzzustand der Tragfähigkeit, den Gebrauchstauglichkeitsnachweis und den Brandwiderstandsnachweis voreingestellt.
Grenzzustand der Tragfähigkeit

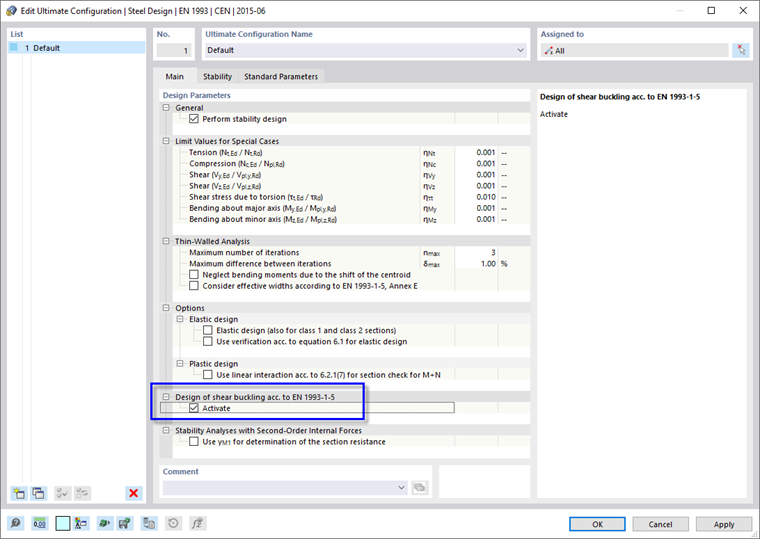

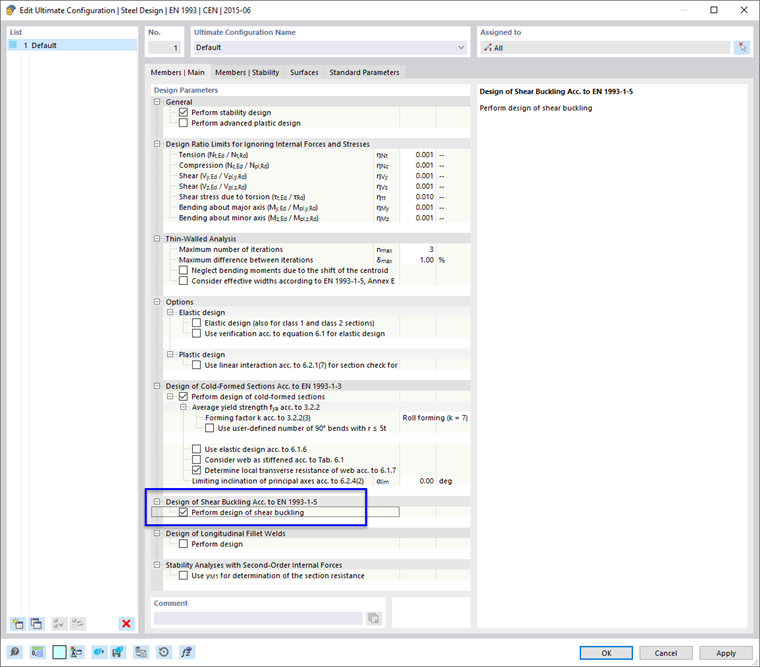

Doppelklicken Sie auf den Eintrag 1 - Default der Kategorie „Grenzkonfigurationen“. Im Dialogfeld „Grenzkonfiguration bearbeiten“ werden die Nachweiseinstellungen in vier Registerkarten verwaltet.
Versteifungen sollen später am Rahmenriegel angebracht werden. Um sie beim Nachweis gegen Schubbeulen zu berücksichtigen, aktivieren Sie das Kontrollkästchen Aktivieren des Baumeintrags „Nachweis von Schubbeulen“.
Die Registerkarten „Stabilität“ und „Standardparameter“ steuern spezielle Parameter des Stahldesigns (die Registerkarte „Flächen“ ist nicht relevant, da nur Stäbe nachgewiesen werden). Nachdem Sie diese überprüft haben, klicken Sie auf OK, um das Dialogfeld zu schließen.
Gebrauchstauglichkeitsgrenzzustand und Brandwiderstand
Der Gebrauchstauglichkeitsgrenzzustand und der Brandwiderstand sind für das Podest nicht zu untersuchen.

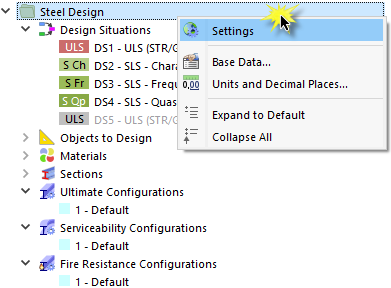

Um die GZG- und Brandwiderstandsnachweise zu deaktivieren, klicken Sie im Navigator mit der rechten Maustaste auf den Ordner „Stahldesign“. Wählen Sie dann im Kontextmenü Einstellungen.

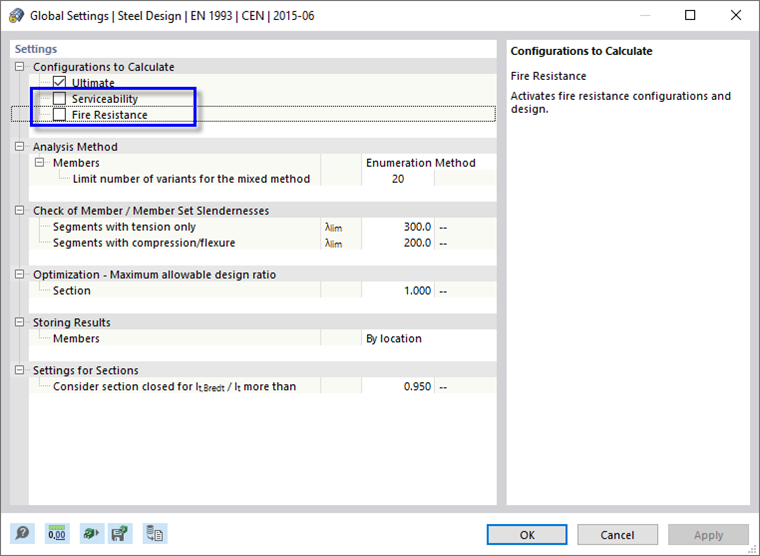

Im Dialogfeld „Globale Einstellungen“ deaktivieren Sie in den Einstellungen „Zu berechnende Konfigurationen“ die Kontrollkästchen Gebrauchstauglichkeit und Brandwiderstand.
Klicken Sie auf OK. Die Kategorien „Gebrauchstauglichkeitskonfigurationen“ und „Brandwiderstandskonfigurationen“ (siehe Abbildung Standardkonfigurationen für Stahldesign) sind nicht mehr verfügbar.
