Überprüfen der Einstellungen

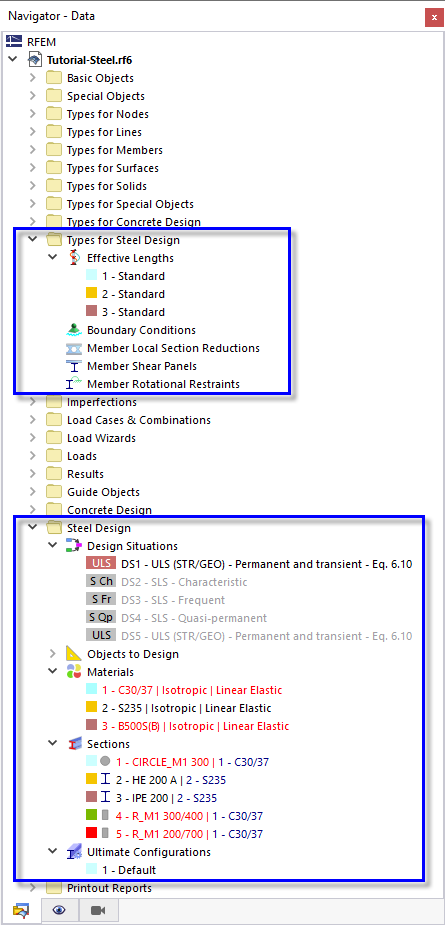

Wenn in den Kategorien 'Typen für Stahlbemessung' und 'Stahlbemessung' des Verzeichnisbaums 'Navigator - Daten' etwas rot markiert ist, sind Parameter undefiniert, falsch zugewiesen oder für die Bemessung irrelevant (wie z.B. das Material C30/37 oder die Betonquerschnitte).

Die Quersteifen werden in der Kategorie 'Typen für Stäbe' verwaltet.

Es gibt auch Optionen zur Überprüfung der Einstellungen im Navigator und in den Tabellen.

Navigator - Anzeige

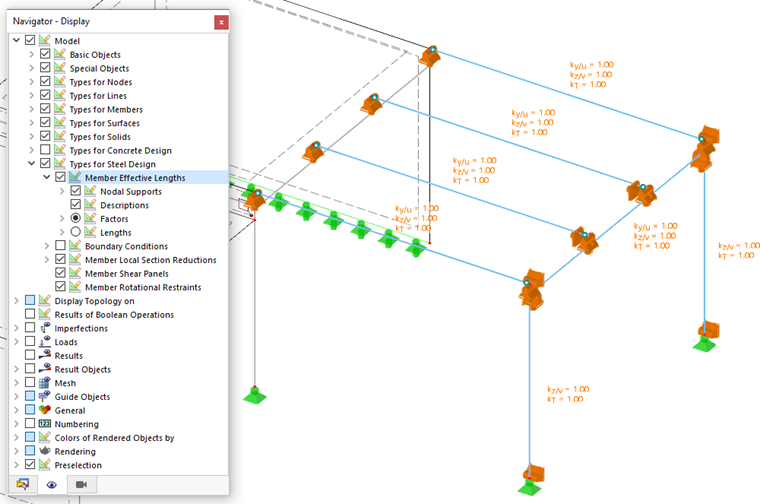

Öffnen Sie den Navigator - Anzeige, indem Sie auf das Register Navigator - Anzeige klicken. Die Einträge in der Kategorie 'Typen für Stahlbemessung' ermöglichen das Ein- und Ausschalten bestimmter Typen. Wenn Sie z.B. das Kontrollfeld Stabknicklängen aktivieren, werden die Knotenlager angezeigt, die für die Ermittlung der Eigenwerte relevant sind.

Deaktivieren Sie dieses Kontrollfeld, damit die Knicklängen wieder ausgeschaltet werden.

Tabelle

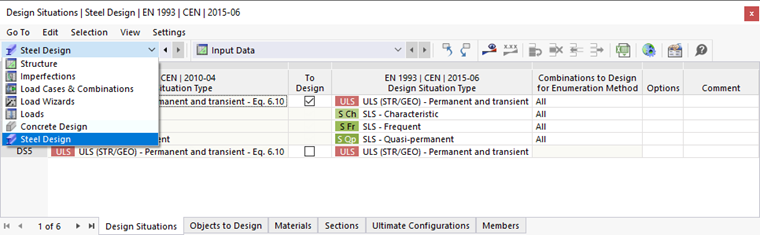

Alle für die Stahlbemessung relevanten Parameter sind auch in der Tabelle unterhalb des Arbeitsbereichs zu finden. Um auf sie zuzugreifen, wählen Sie die Option Stahlbemessung in der Liste der Hauptkategorien aus.

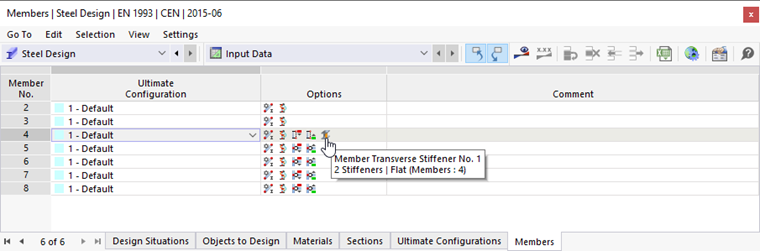

In der Tabelle "Zu bemessende Objekte" sind die bemessungsrelevanten Stäbe aufgelistet, während die Tabelle "Stäbe" ausführliche Informationen zu den sieben Stäben und ihren Bemessungsmöglichkeiten enthält, die durch Symbole dargestellt werden.

Wenn Sie auf eines der Symbole klicken, z.B. "Stabquersteife", wird der Dialog "Stab bearbeiten" geöffnet, in dem Sie die Einstellungen dieses Stabes überprüfen oder ändern können.
