船舶装载上部设备结构,德国

客户项目

结构设计 Ingenieurbüro Jürgen Ehlenz
Beckingen, Germany
www.ibehlenz.de

该传送系统工业结构的上部水平运输车主要用于船舶装载货物作用。

Dlubal 公司的长期客户 Jürgen Ehlenz 公司负责钢结构的分析设计,包括重新计算提高输送能力的和所需强化设计的上部结构。

结构

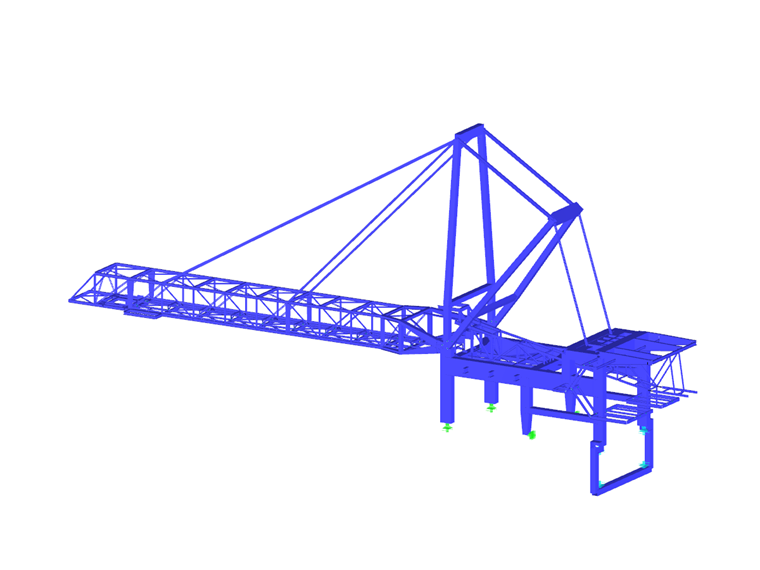

传送系统设备的悬臂可以升降,总长约为 38 米,该结构的尺寸如下:

  • 长:60.0 米
  • 宽:12.0 米
  • 高:30.0 米

设计

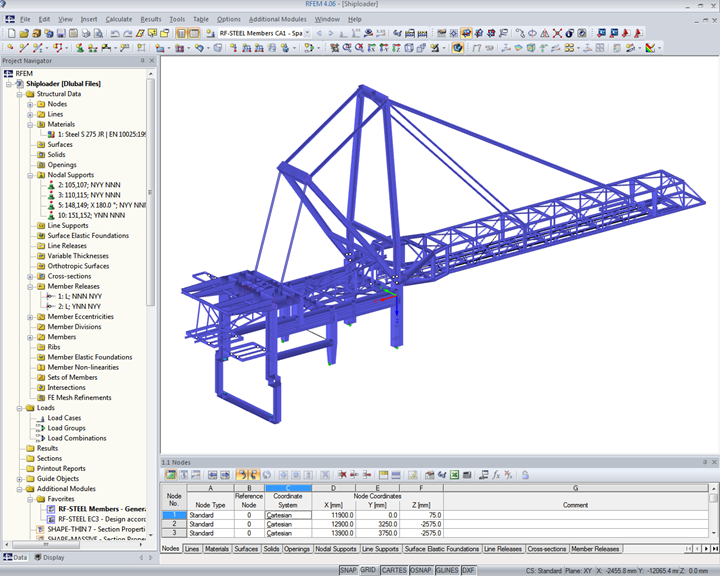

计算的结构由 799 根杆件组成,包括 113 个不同的截面。
大多数截面已经在程序 SHAPE‑THIN 中确定。
